Компьютер Ратон-9003 на мелкой логике

Ратон-9003 на мелкой логике

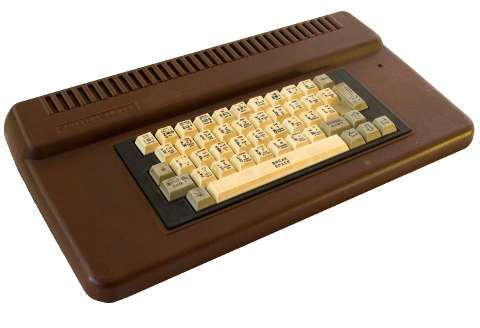

Этот вариант "Ратона", похоже, был самым первым, выпускавшимся НПО "Ратон" (ныне ОАО "Ратон"), г.Гомель. Год производства имеющегося экземпляра "Ратона" - 1992, серийный номер - 002158:

Шильдик Ратон-9003

В отличие от более поздней версии этот компьютер собран полностью на микросхемах мелкой логики в количестве 53 корпуса:

Плата компьютера Ратон-9003 на мелкой логике
Плата компьютера Ратон-9003 на мелкой логике
Плата компьютера Ратон-9003 на мелкой логике

Компьютер представляет собой обычный ZX Spectrum 48K. Из отличительных особенностей платы можно выделить два системных разъёма, на один из которых выведены не все сигналы процессора (только питания и шина данных). Для чего это сделано - для меня пока загадка.

Часть порядковых номеров микросхем и дискретных элементов подписаны на плате. При этом в маркировке есть как минимум одна ошибка - резистор R37 обозначен два раза:

Резистор R37
Резистор R37, промаркированный второй раз
Резистор R37
Резистор R37, промаркированный второй раз

Кроме этого на магнитофонный разъём на два неиспользуемых вывода выведен вход и выход бита 5 порта #FE. Этот бит нигде не задействован, поэтому есть догадка, что он выведен для каких-то потенциальных расширений возможностей компьютера.

Клавиатура такая же самая, как в более поздней версии компьютера, разве что подключается к плате не двумя, а тремя разъёмами:

Плата клавиатуры компьютера Ратон-9003 на мелкой логике
Плата клавиатуры компьютера Ратон-9003 на мелкой логике
Плата клавиатуры компьютера Ратон-9003 на мелкой логике

Прошивка ПЗУ представляет собой канонiчный Basic-48 с изменённой надписью на заставке:

Стартовая заставка компьютера Ратон-9003

Компьютеру требуется один источник питания +5В. Но! На плату компьютера подаётся как +5В, так и +12В, причём напряжение +12В разведено только на системные разъёмы. В схеме компьютера нет никаких узлов, требующих для своей работы +12В.

Что интересно, следующая модель "Ратона" называется точно так же - "Ратон-9003" и даже имеет тот же самый децимальный номер разработки: ВРЕИ.466212.001. Хотя это совершенно разные компьютеры...

Документация

Схема "Ратон-9003" на мелкой логикеСхему рисовал я сам по имеющемуся экземпляру компьютера. Нумерация элементов может не совпадать с "настоящей" заводской схемой (если таковая вообще где-то сохранилась). Само собой возможны ошибки и неточности.
Схема клавиатуры "Ратон-9003" на мелкой логикеСхему рисовал я сам по имеющемуся экземпляру компьютера.
Монтажный чертёж платы компьютера "Ратон-9003" на мелкой логикеЧертёж платы рисовал я сам по имеющемуся экземпляру компьютера.
Прошивки ПЗУ компьютера "Ратон-9003"
