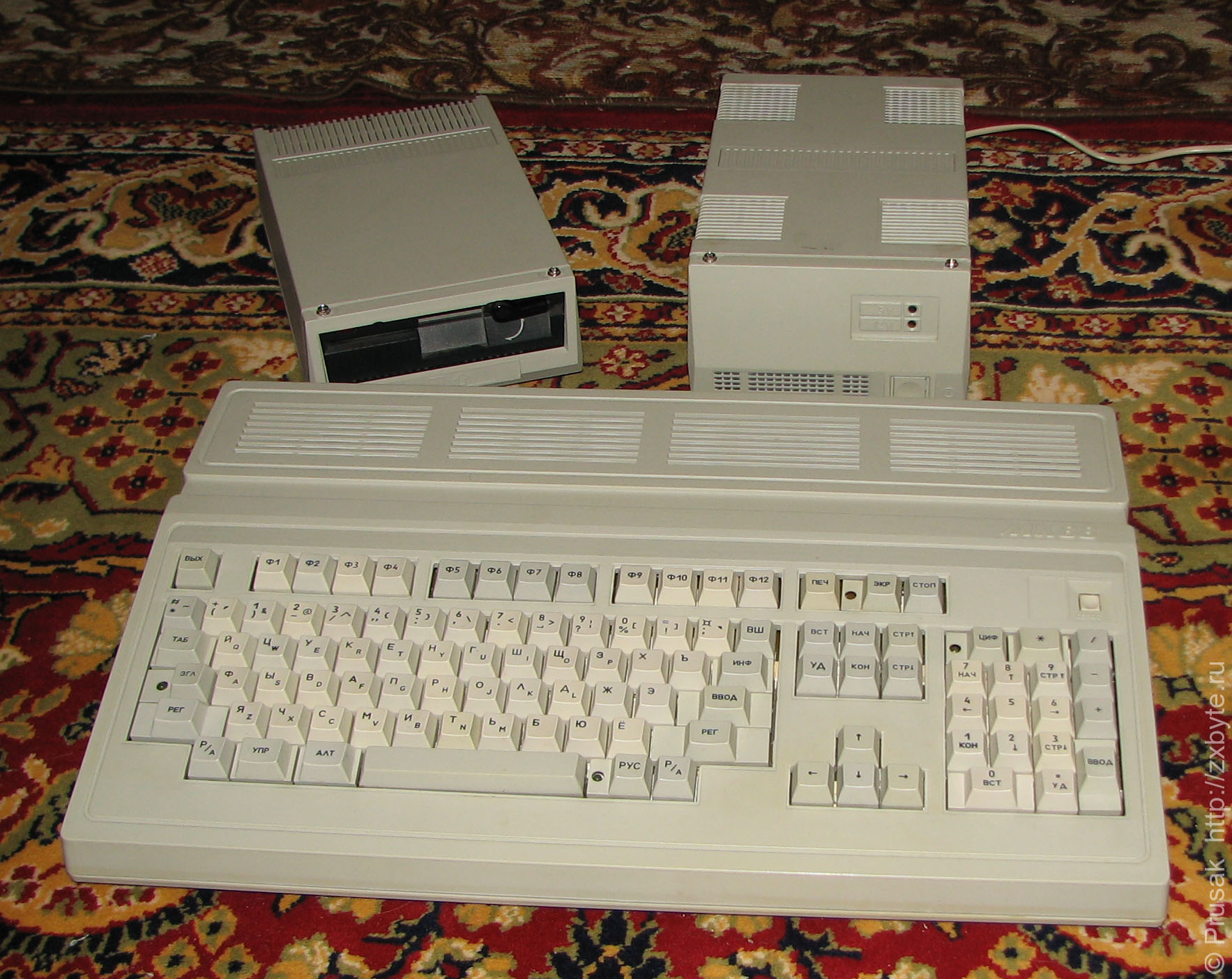

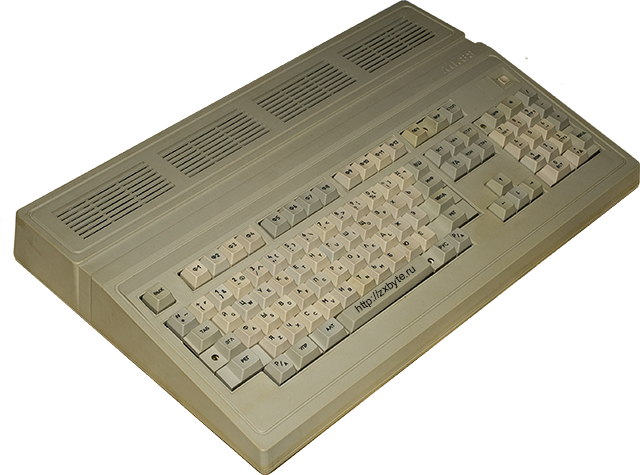

Персональный компьютер МК-88

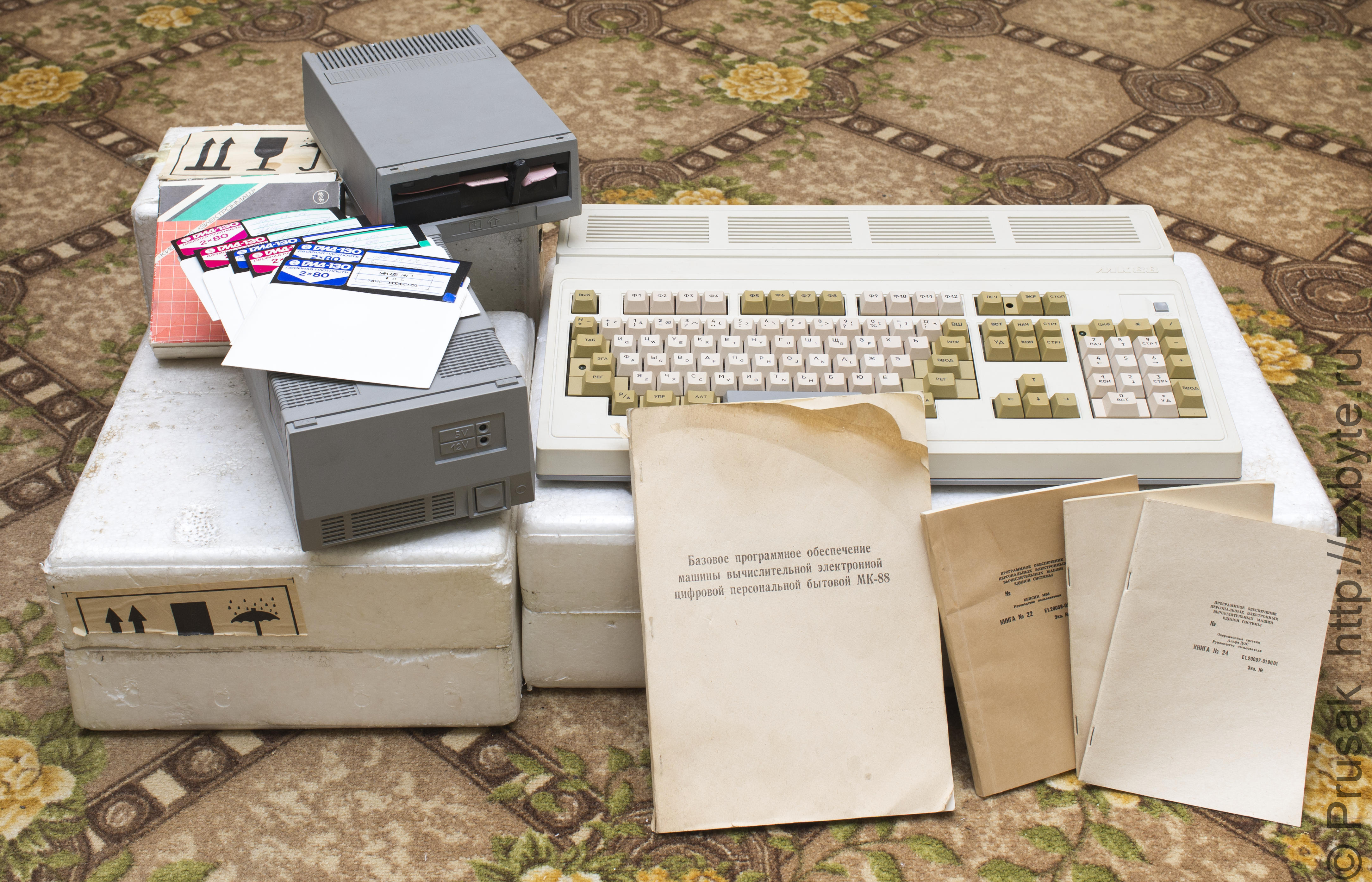

Бытовая ПЭВМ МК-88 производилась Минским заводом МПОВТ в начале 1990-х годов.

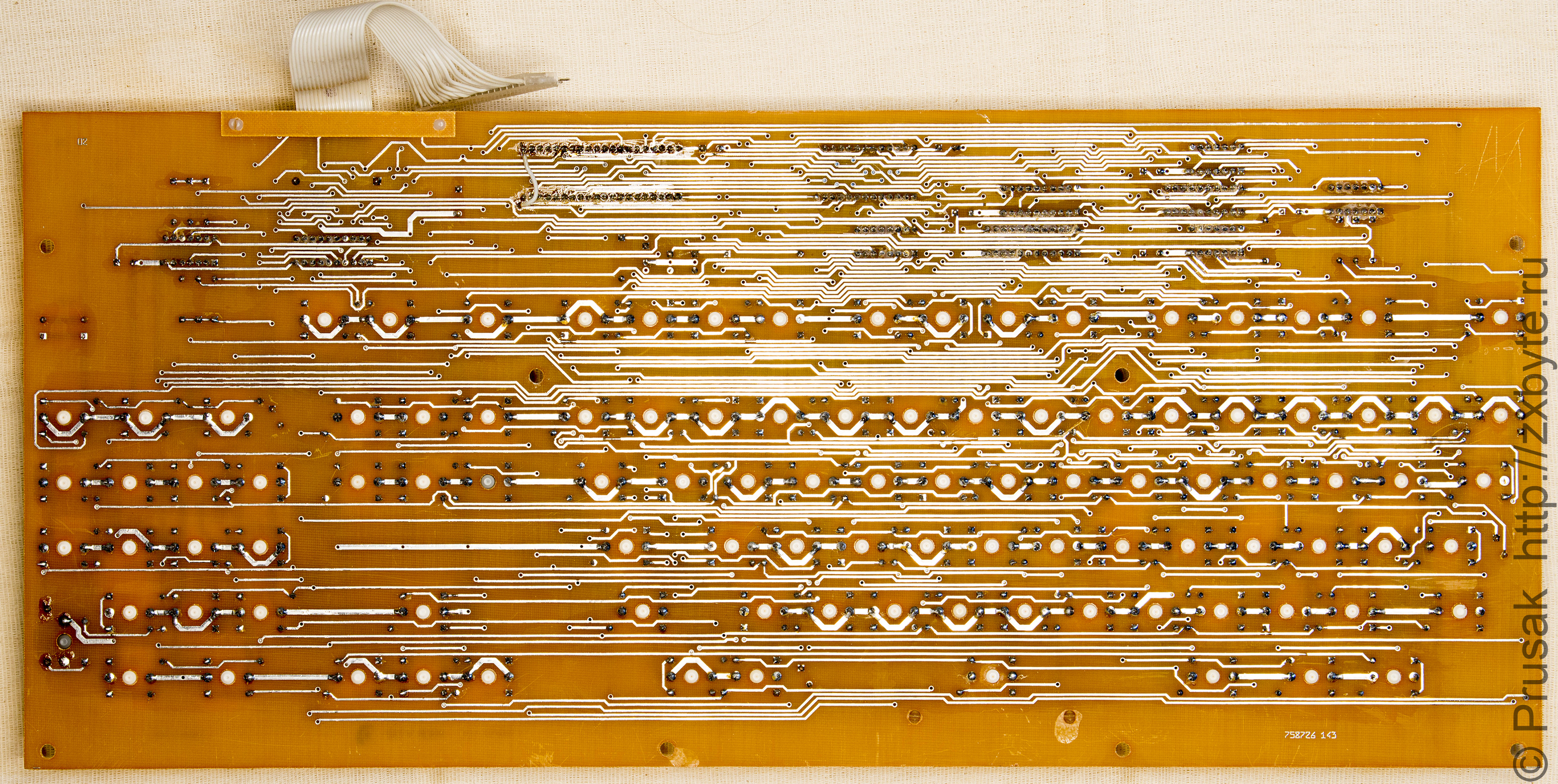

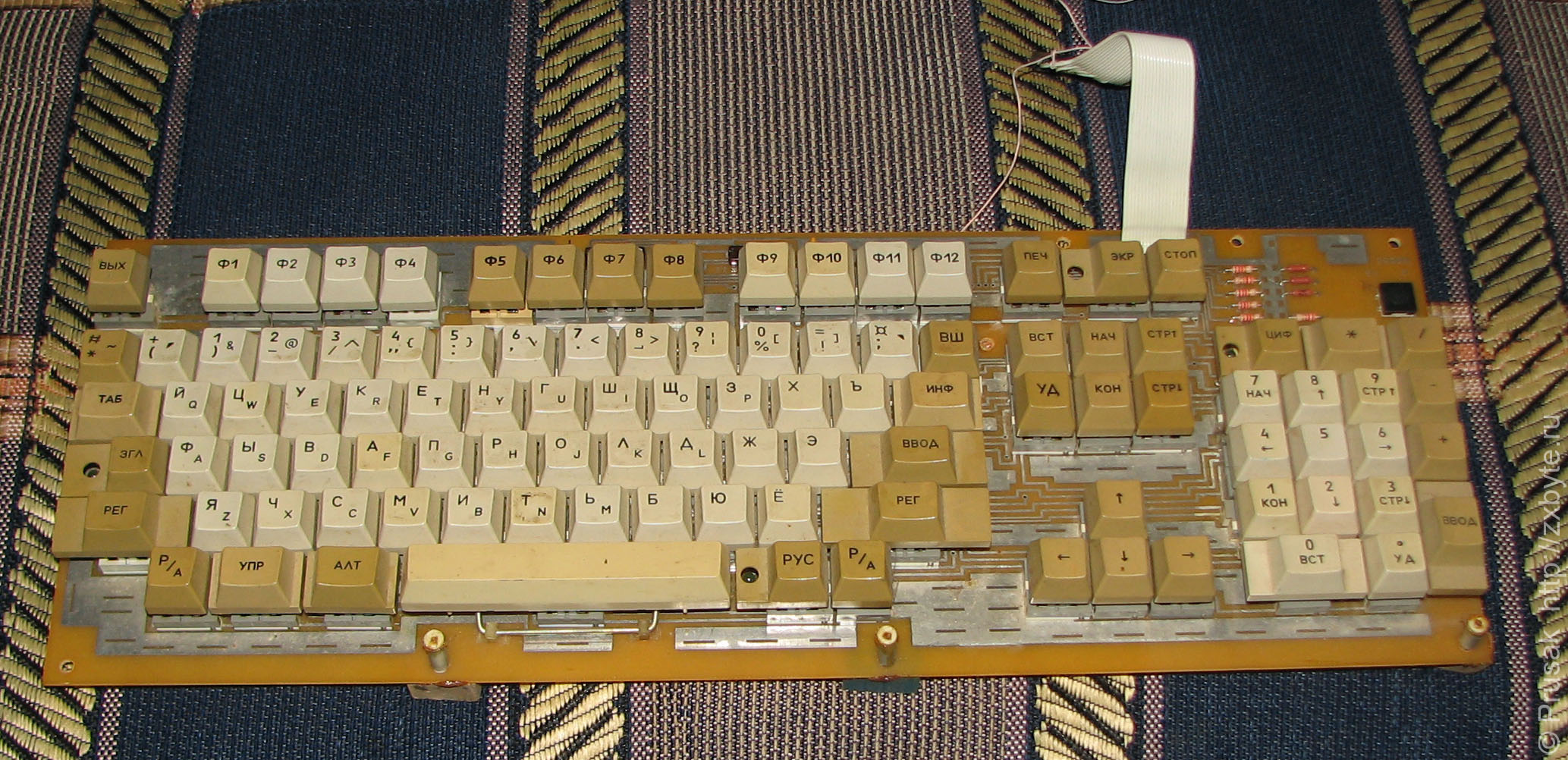

Компьютер программно почти совместим с персоналками ЕС-1840, ЕС-1841, ЕС-1842, выпускаемыми тем же заводом, но отличался более скромными размерами и отсутствием винчестера. Частичная несовместимость с ЕС-ками была из-за различной организации клавиатуры между МК-88 и ЕС.

Различия между исполнениями компьютера МК-88

Компьютеры МК-88 выпускались в нескольких исполнениях - МК-88, МК-88.01 - МК-88.05.
Основные различия между исполнениями следующие:

МК-88 - 256К ОЗУ, магнитофон
МК-88.01 - 256К ОЗУ, дисковод
МК-88.02 - 128К ОЗУ, магнитофон
МК-88.03 - 256К ОЗУ, дисковод, цветной монитор
МК-88.04 - 640К ОЗУ, дисковод, цветной монитор
МК-88.05 - 640К ОЗУ, дисковод, цветной монитор, адаптер локальной сети "САТУРН-АРГО"

Исполнения МК-88.01 и МК-88.03

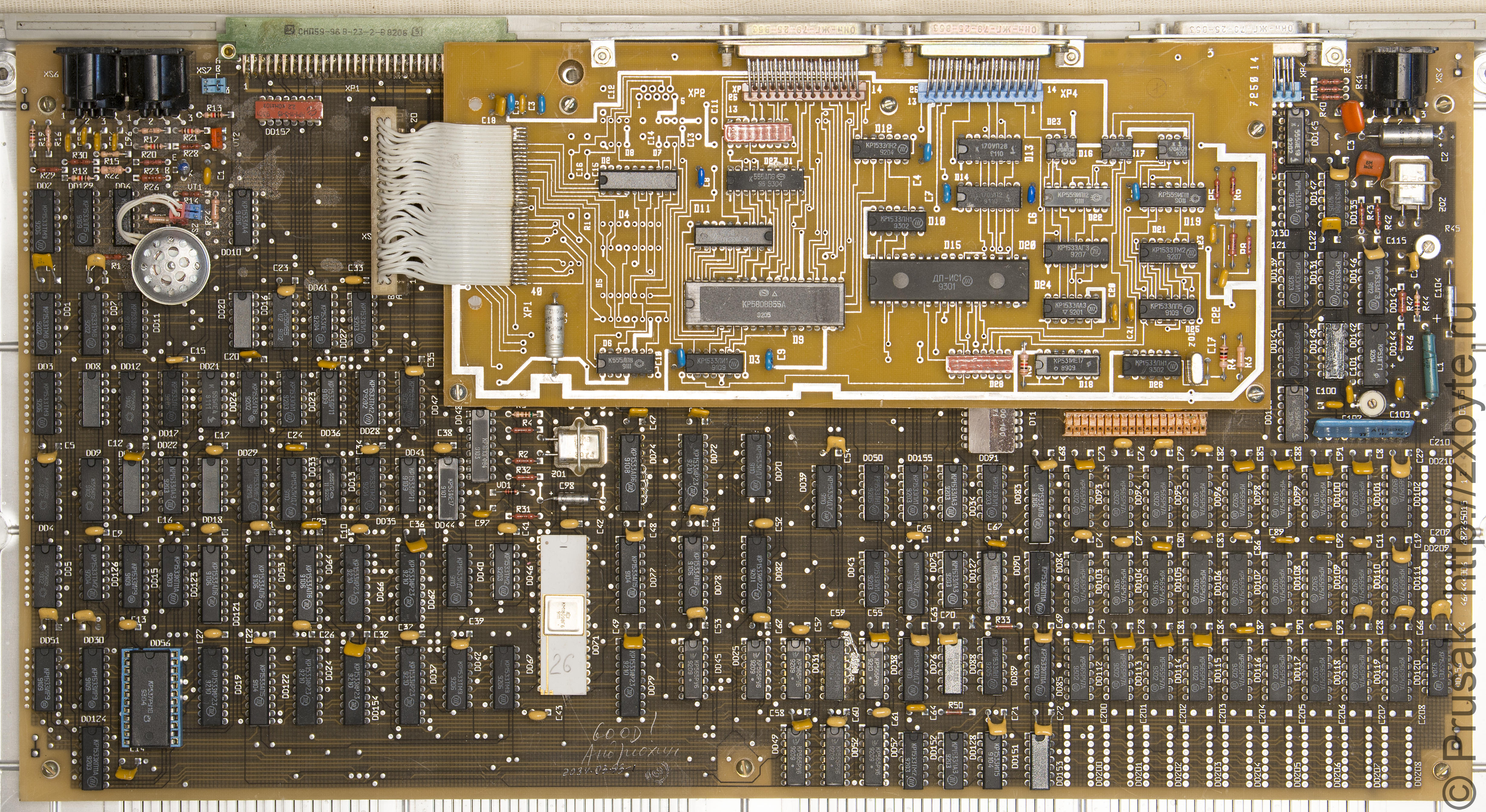

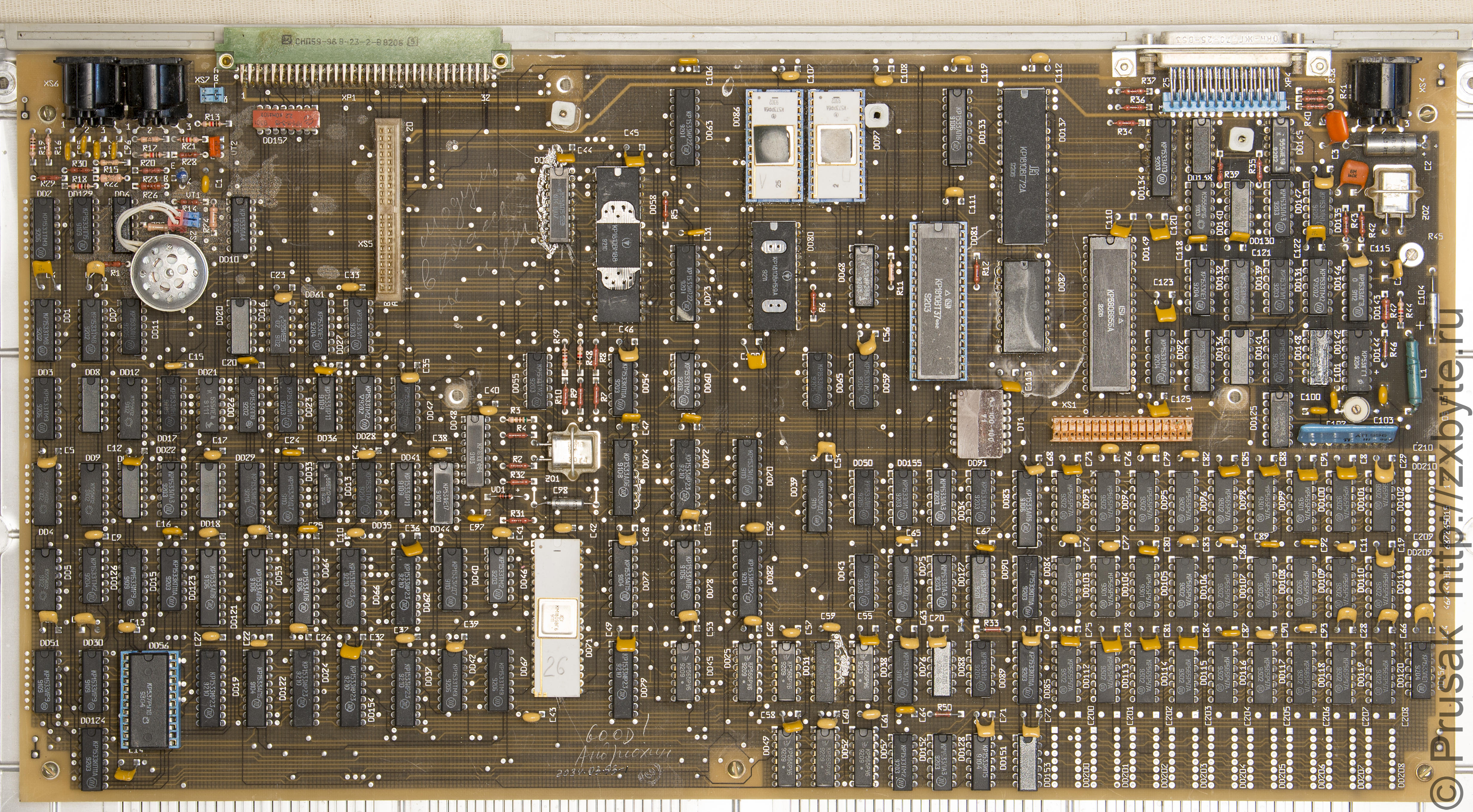

Компьютеры МК-88.01 и МК-88.03 отличаются только наличием цветного монитора в комплекте, поэтому платы и самы компьютеры будут выглядеть одинаково.

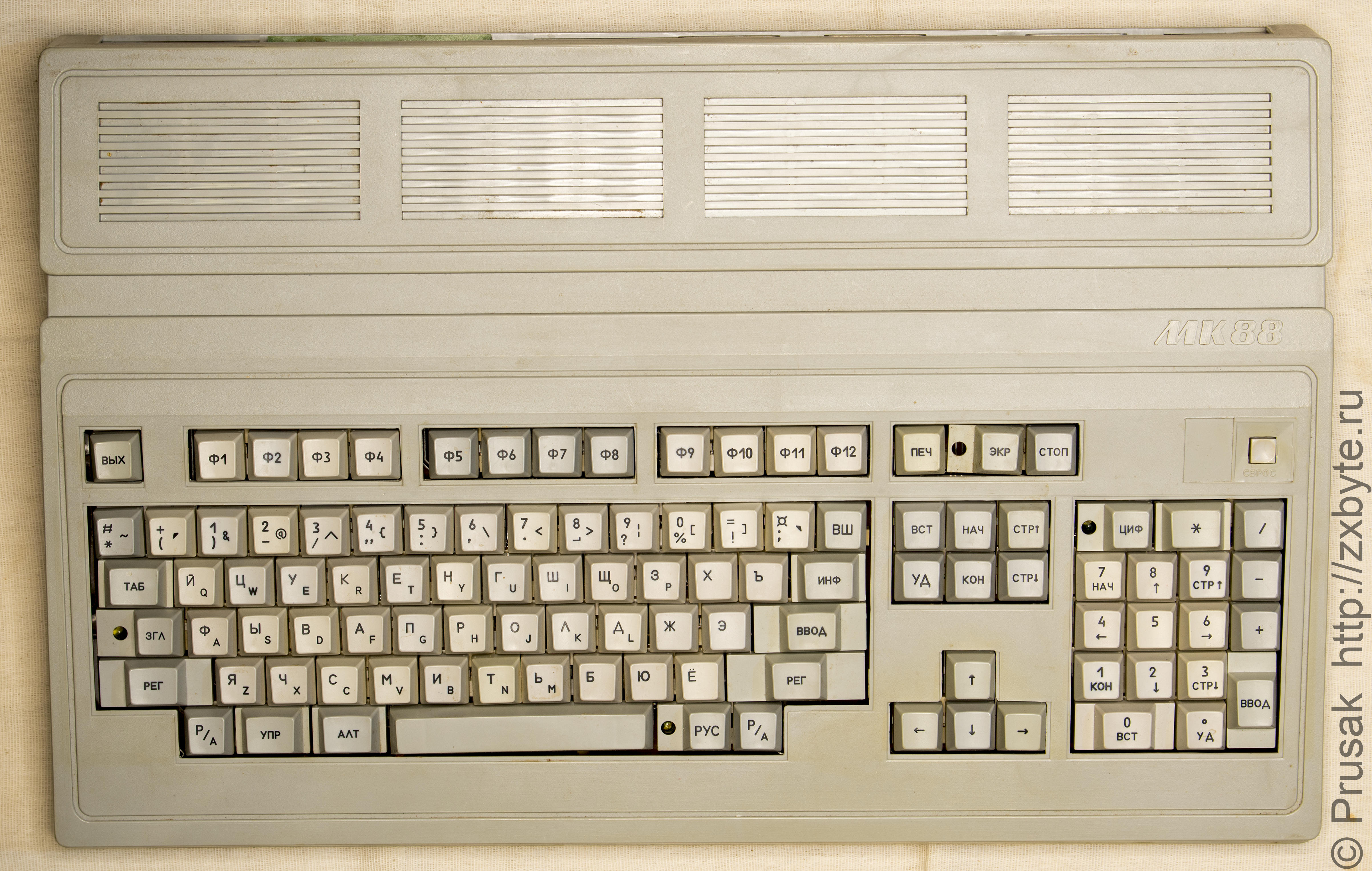

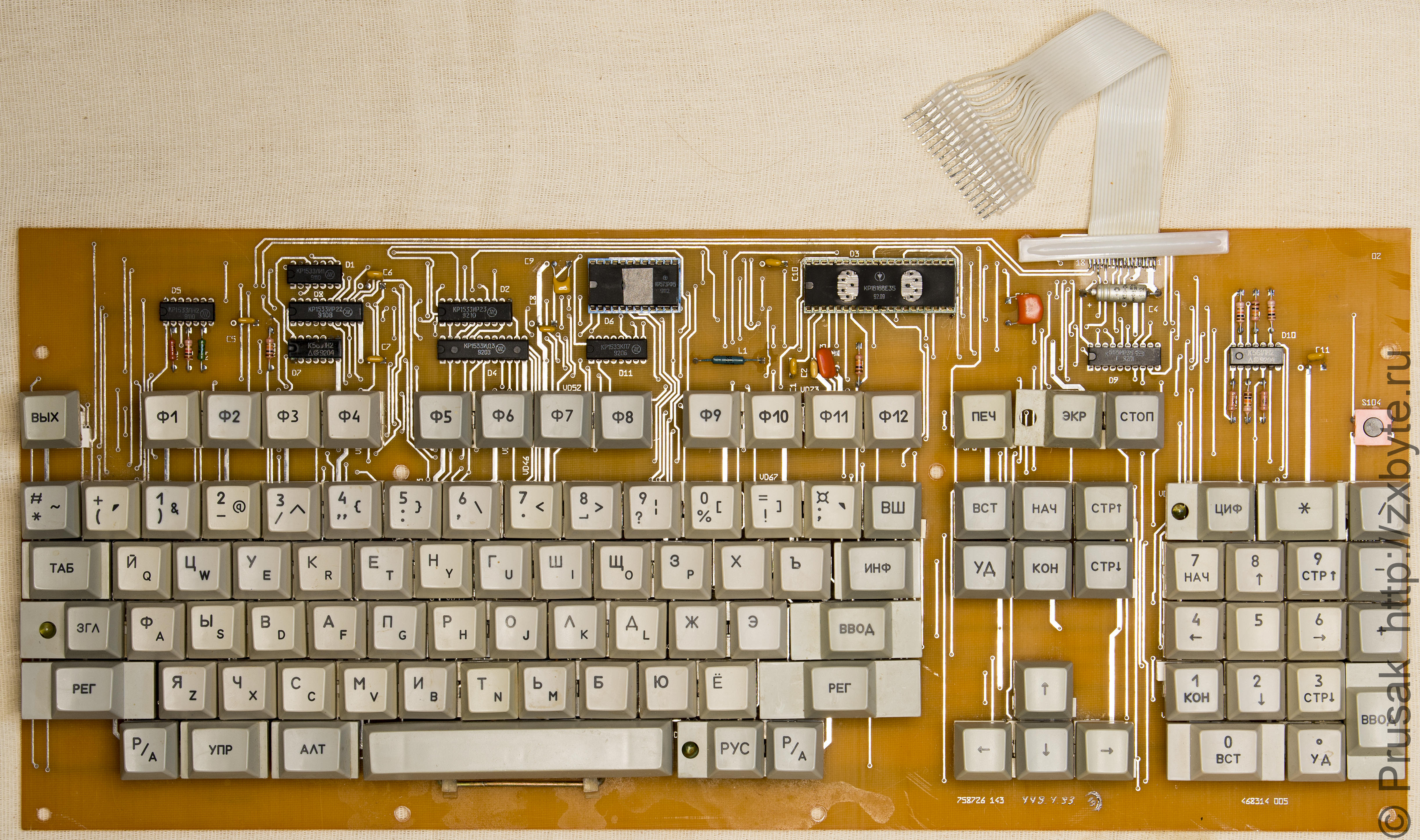

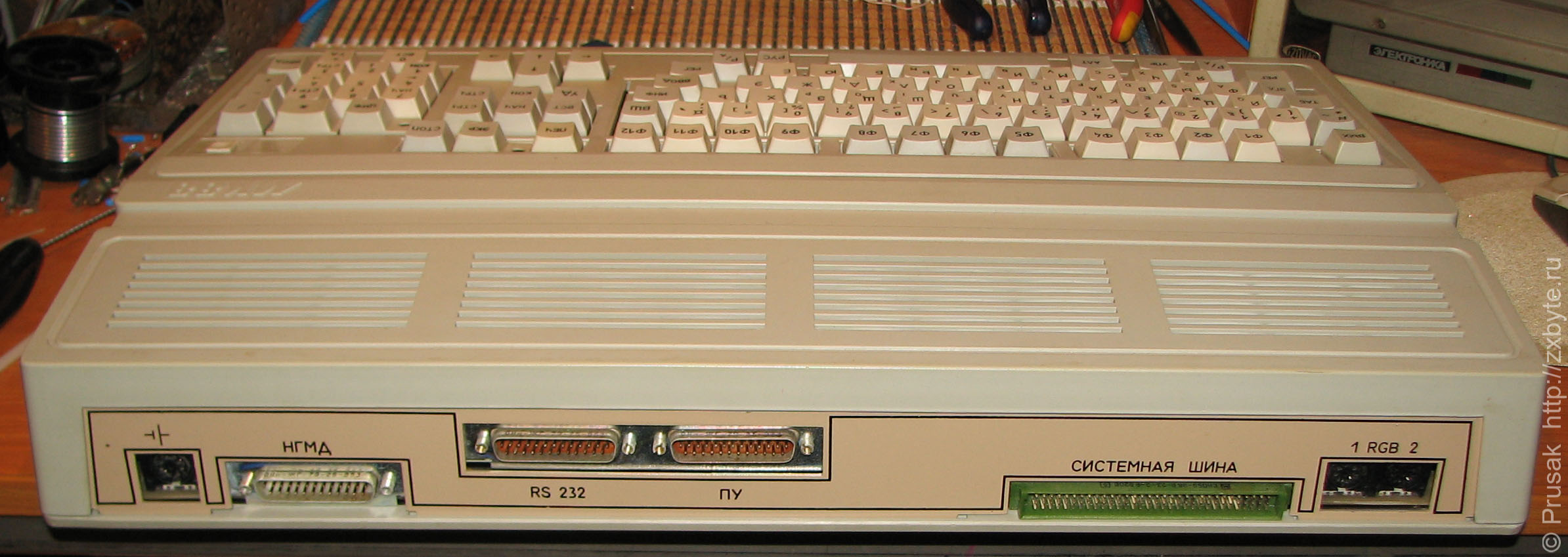

Исполнение МК-88.02

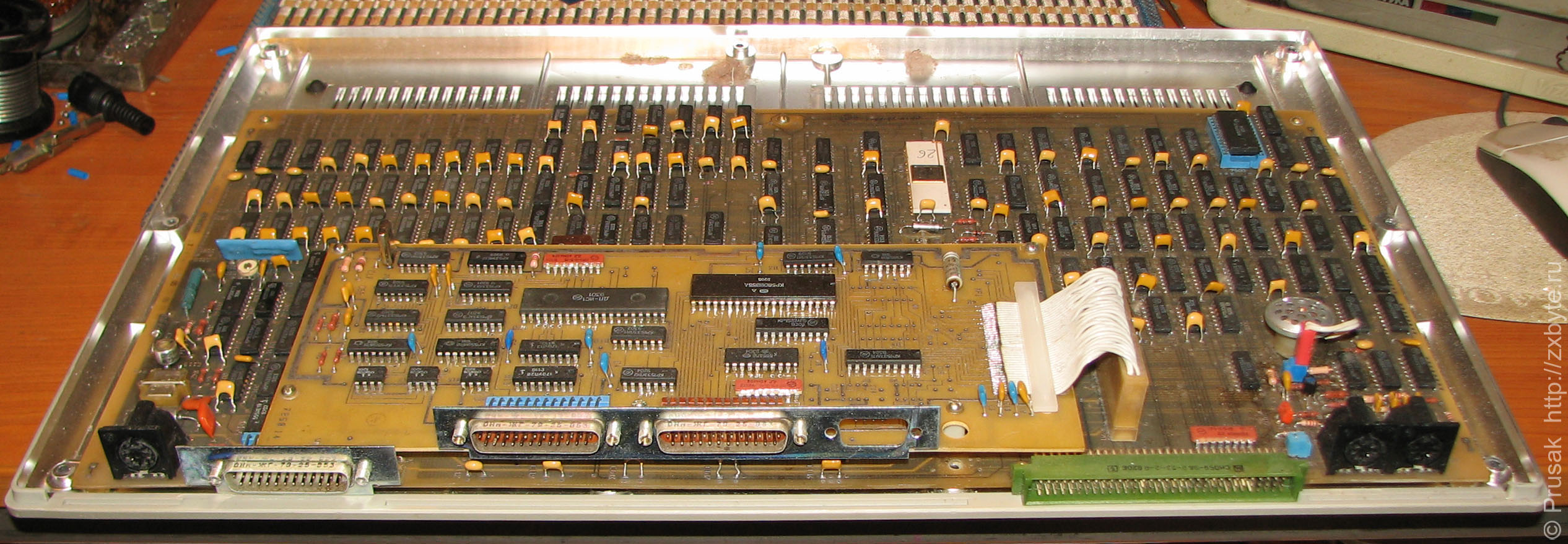

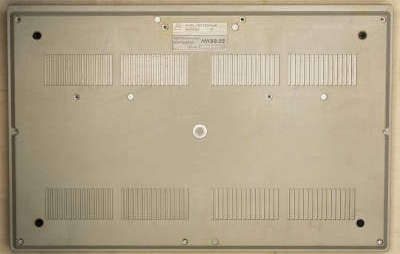

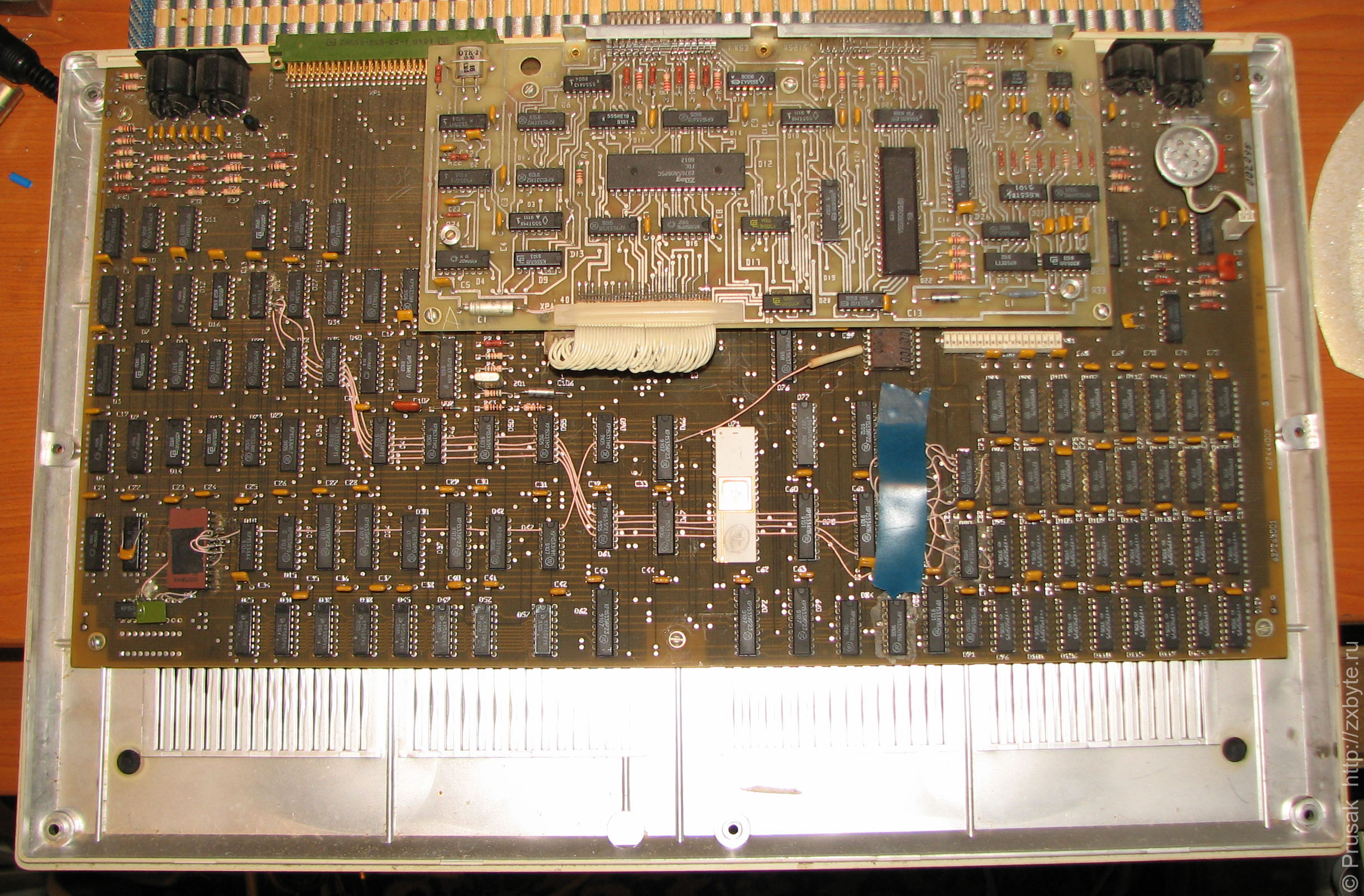

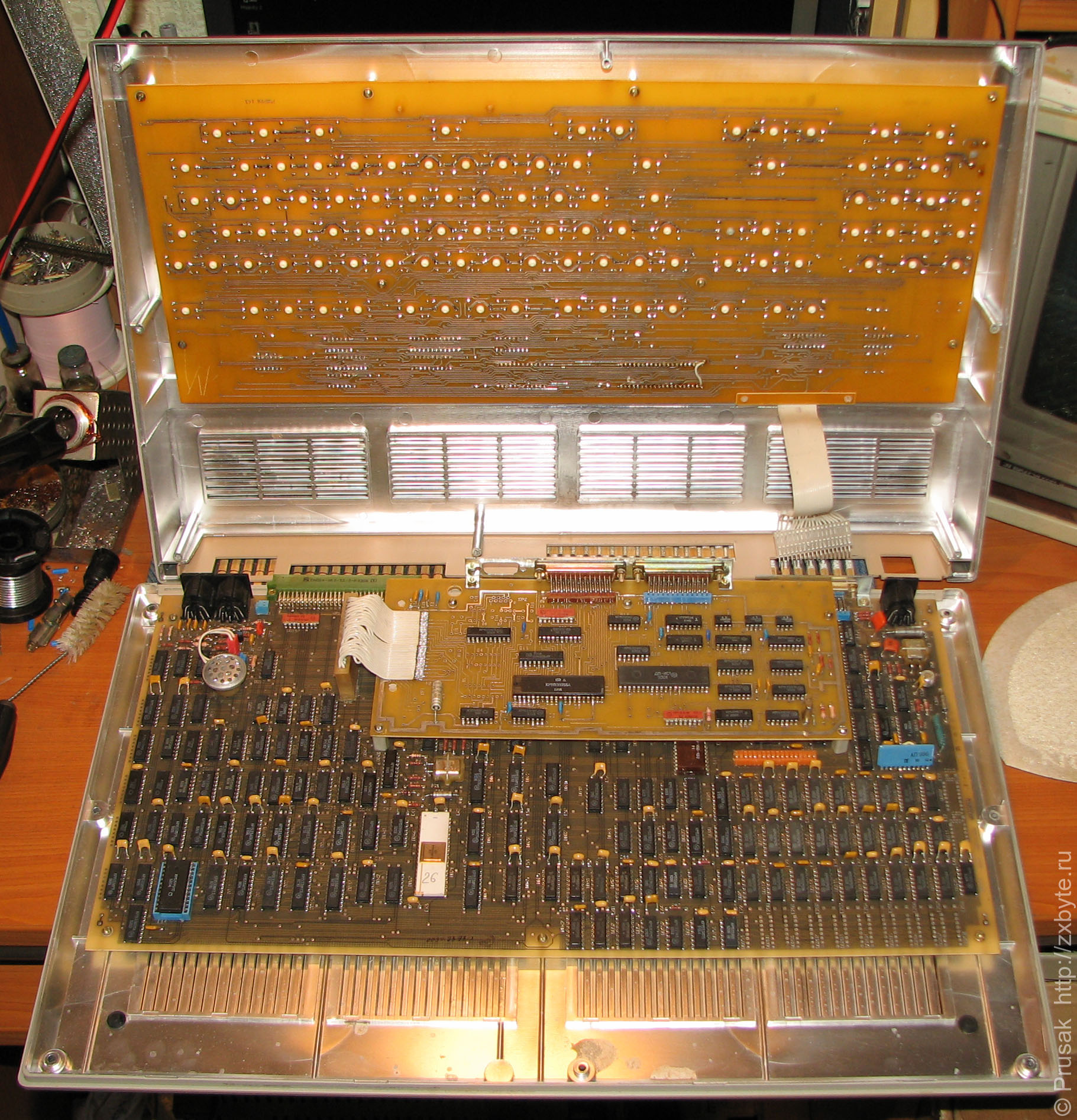

На корпусе компьютера написано, что это именно 02-е исполнение. Хотя по характеристикам не очень-то он подходит для исполнения 02. Объём оперативной памяти - 768К. Возможно дополнительная память была установлена уже после покупки (две линейки микросхем КР565РУ5 заменены на на КР565РУ7).

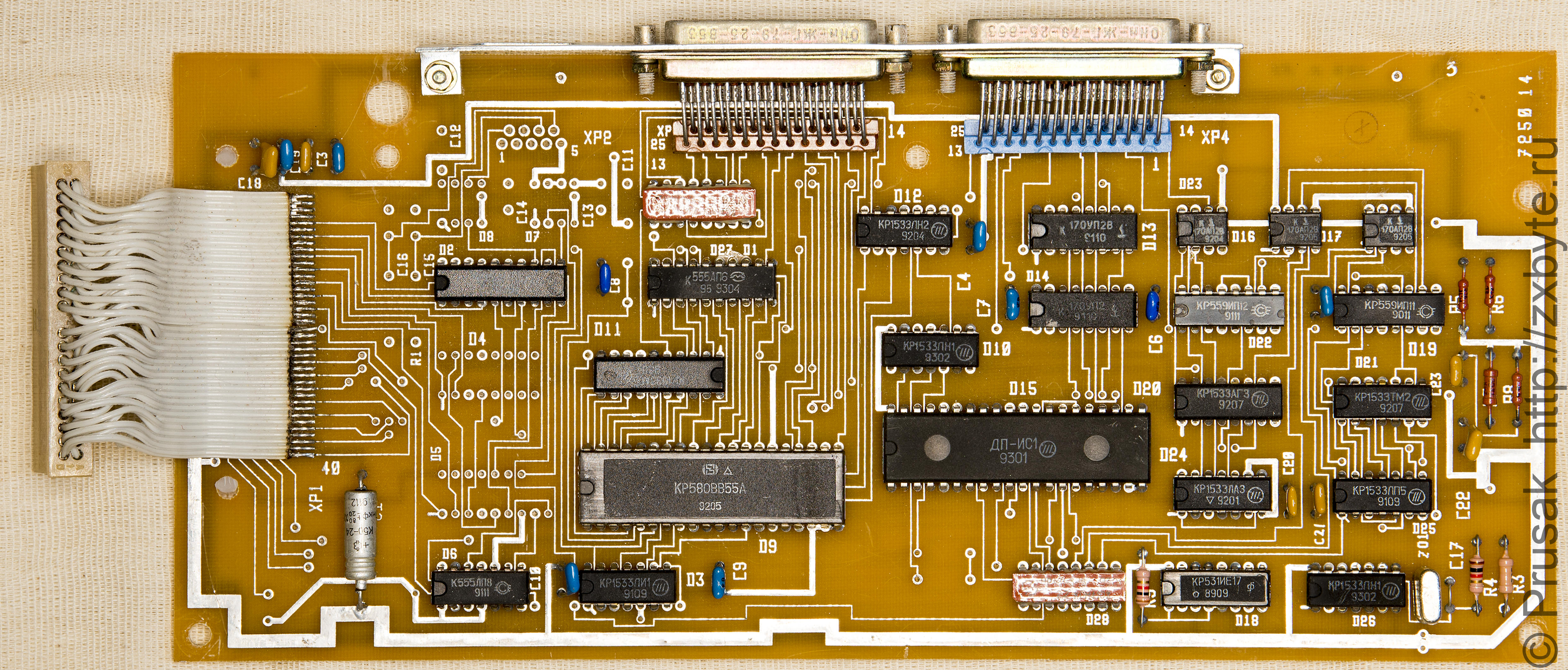

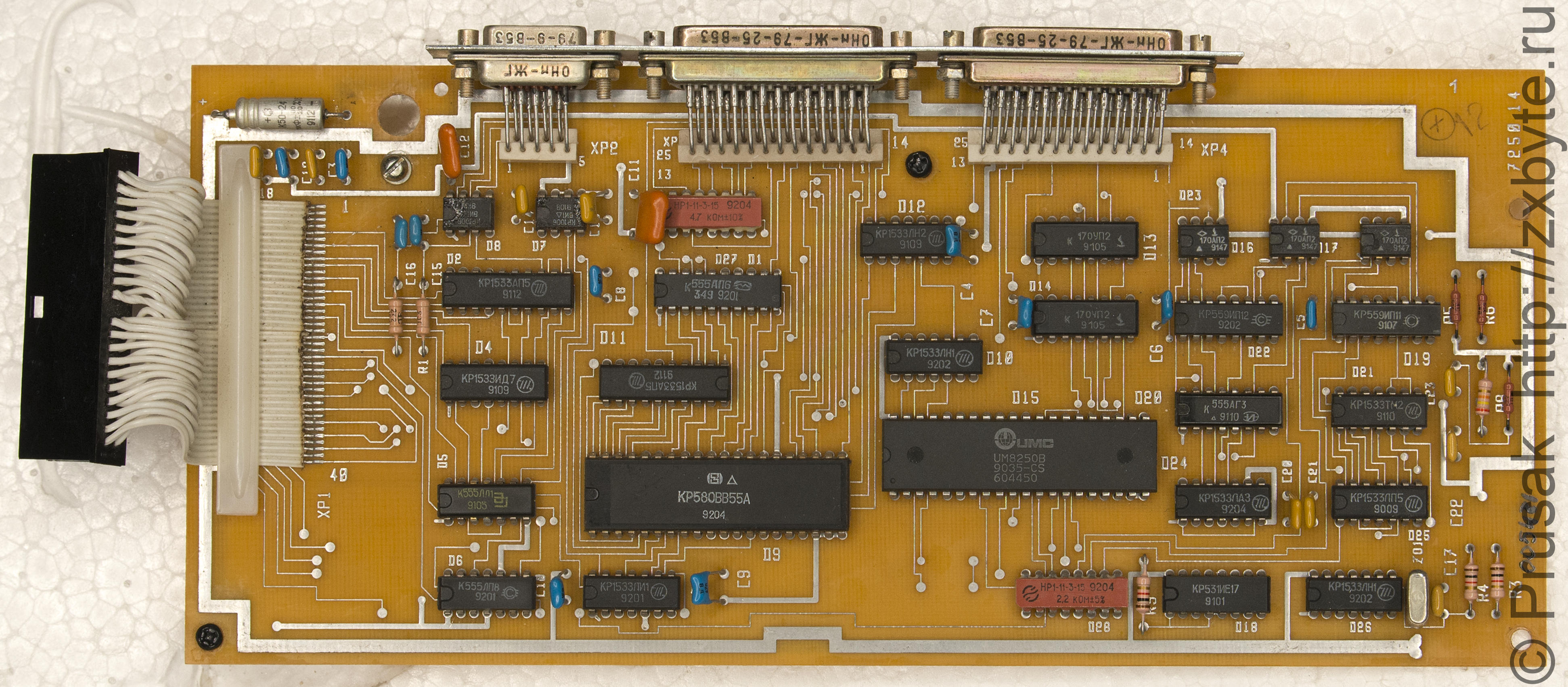

Контроллер дисковода (странно, но для исполнения 02 его вообще не должно быть), интерфейс принтера и джойстика располагались на отдельной плате - плате адаптеров.

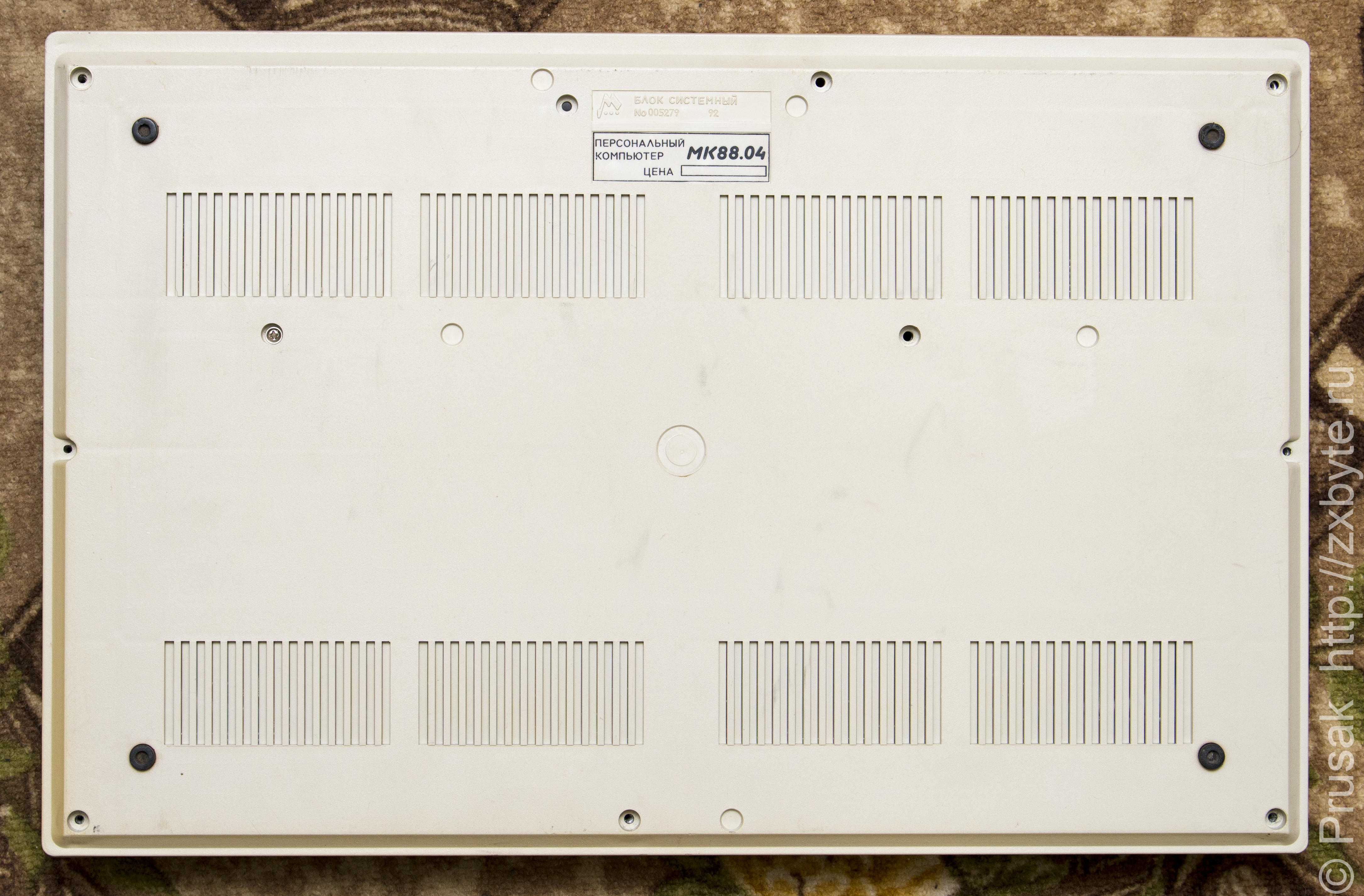

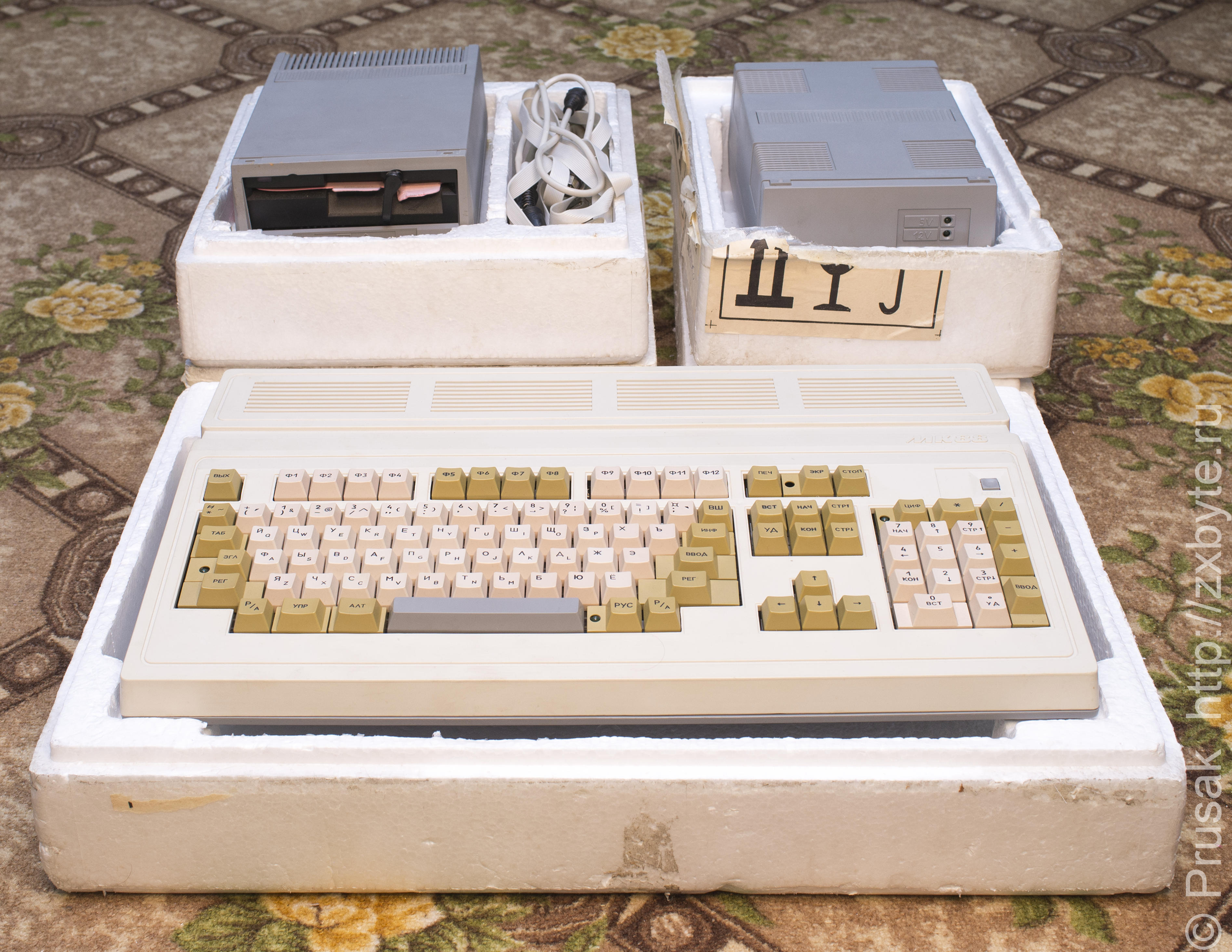

Исполнение МК-88.04

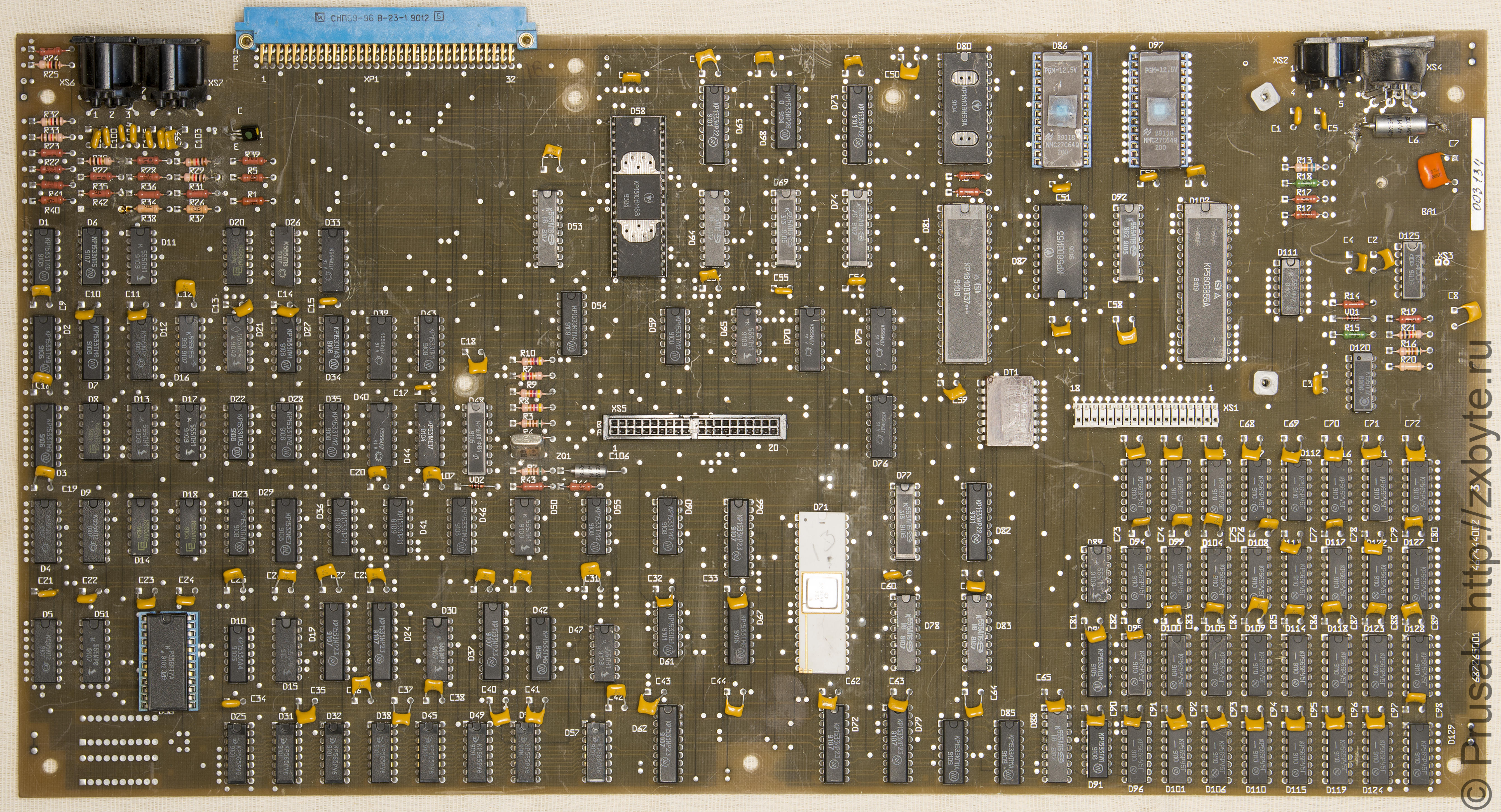

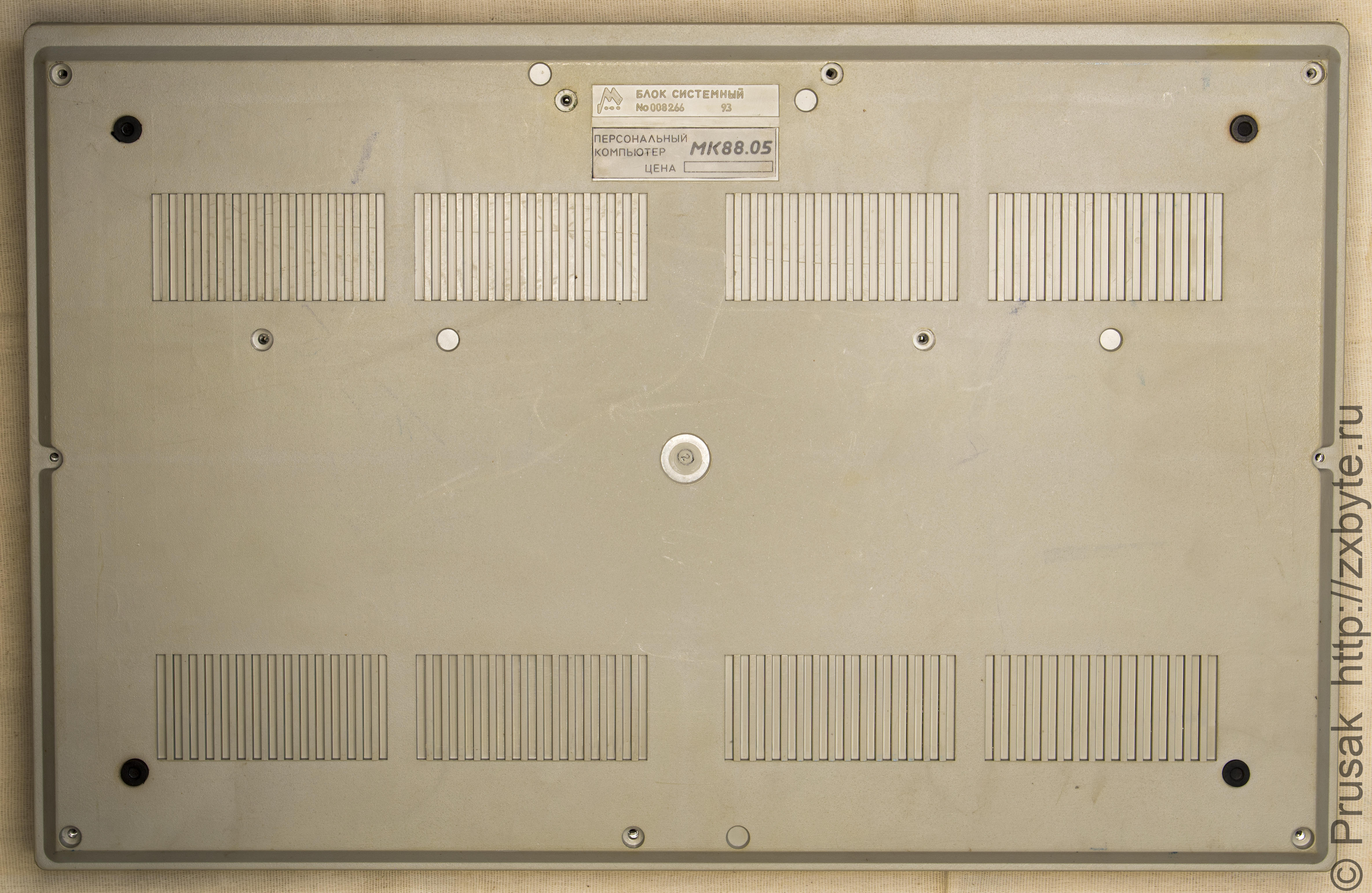

Исполнение МК-88.05

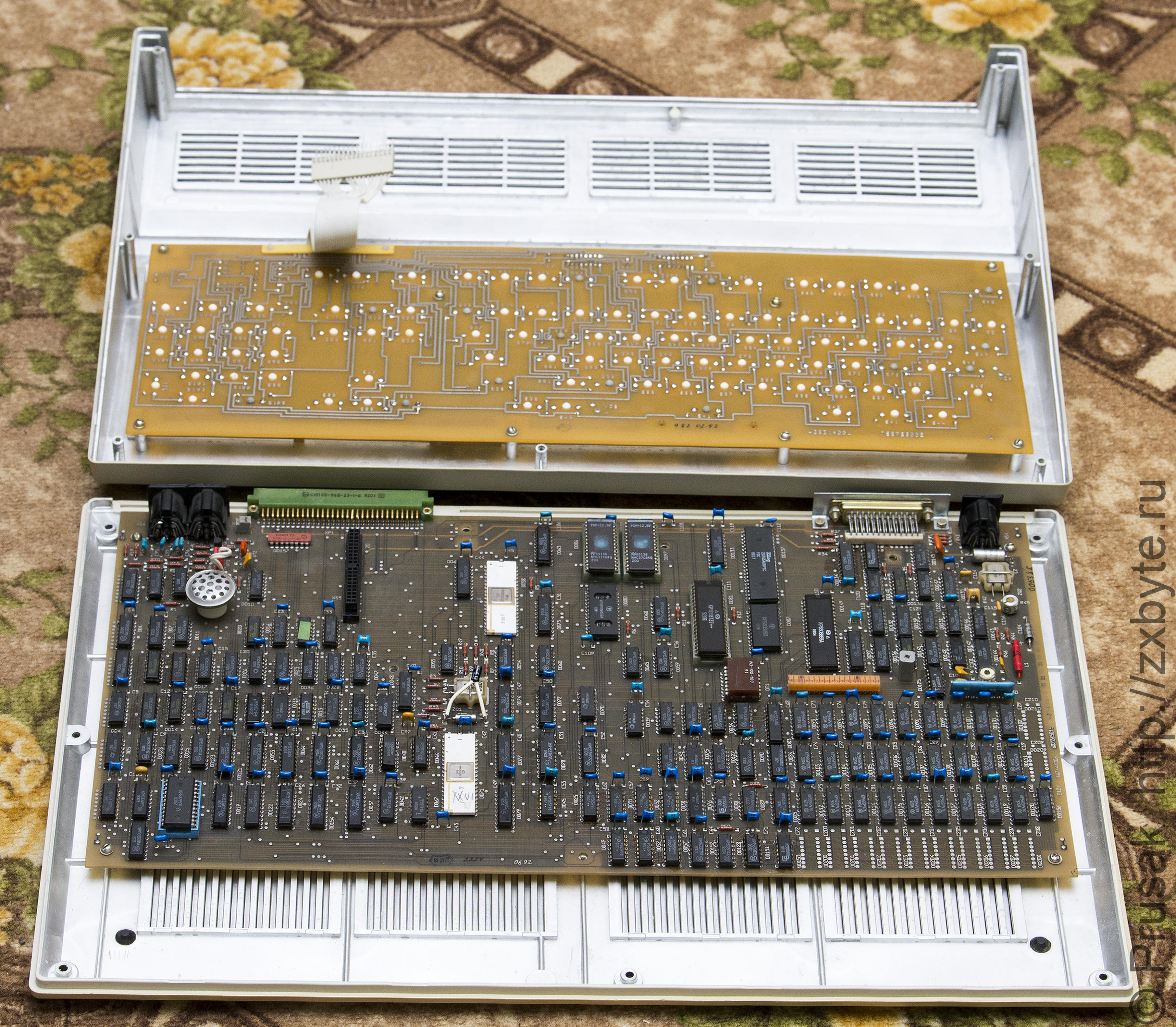

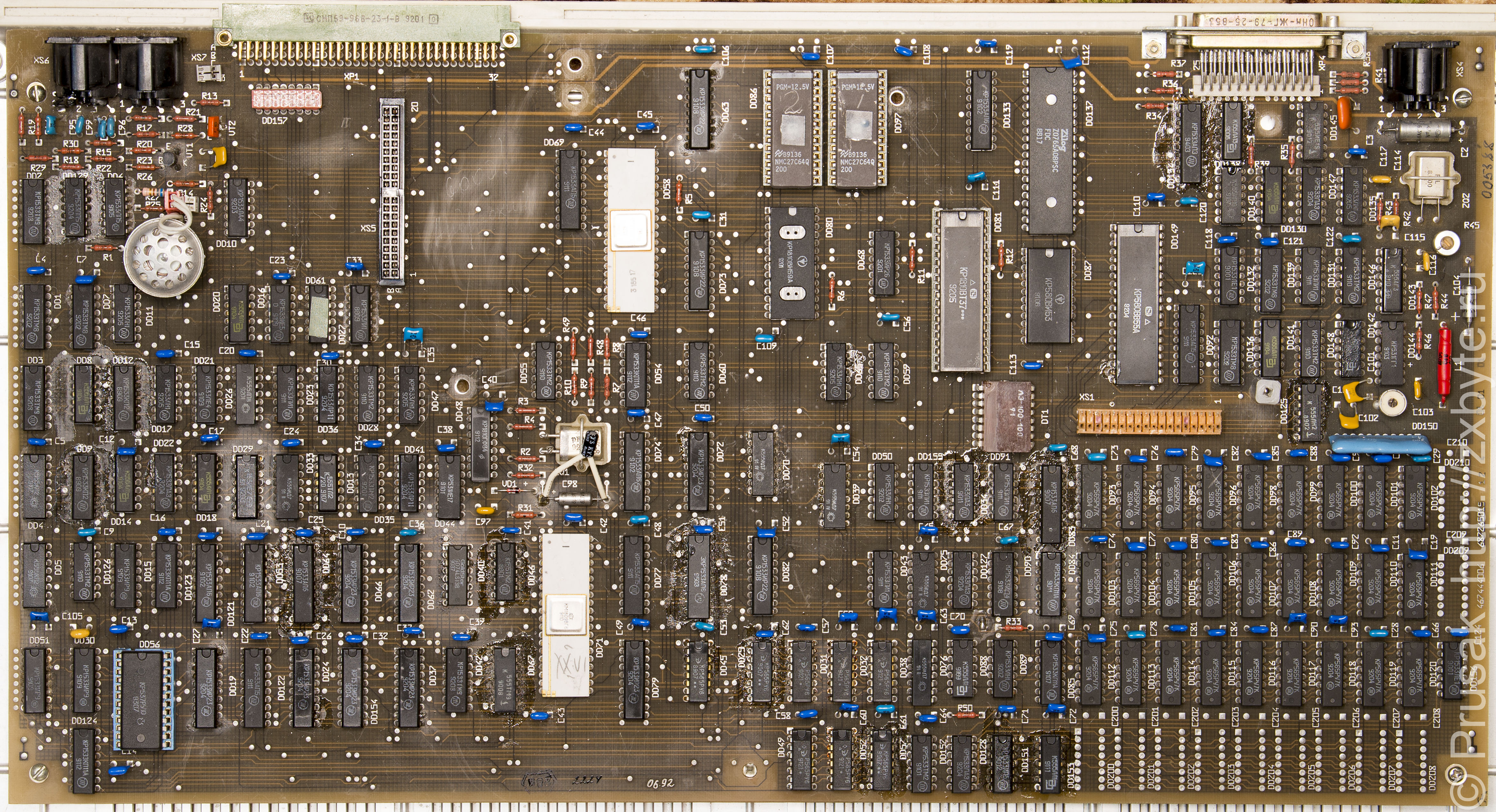

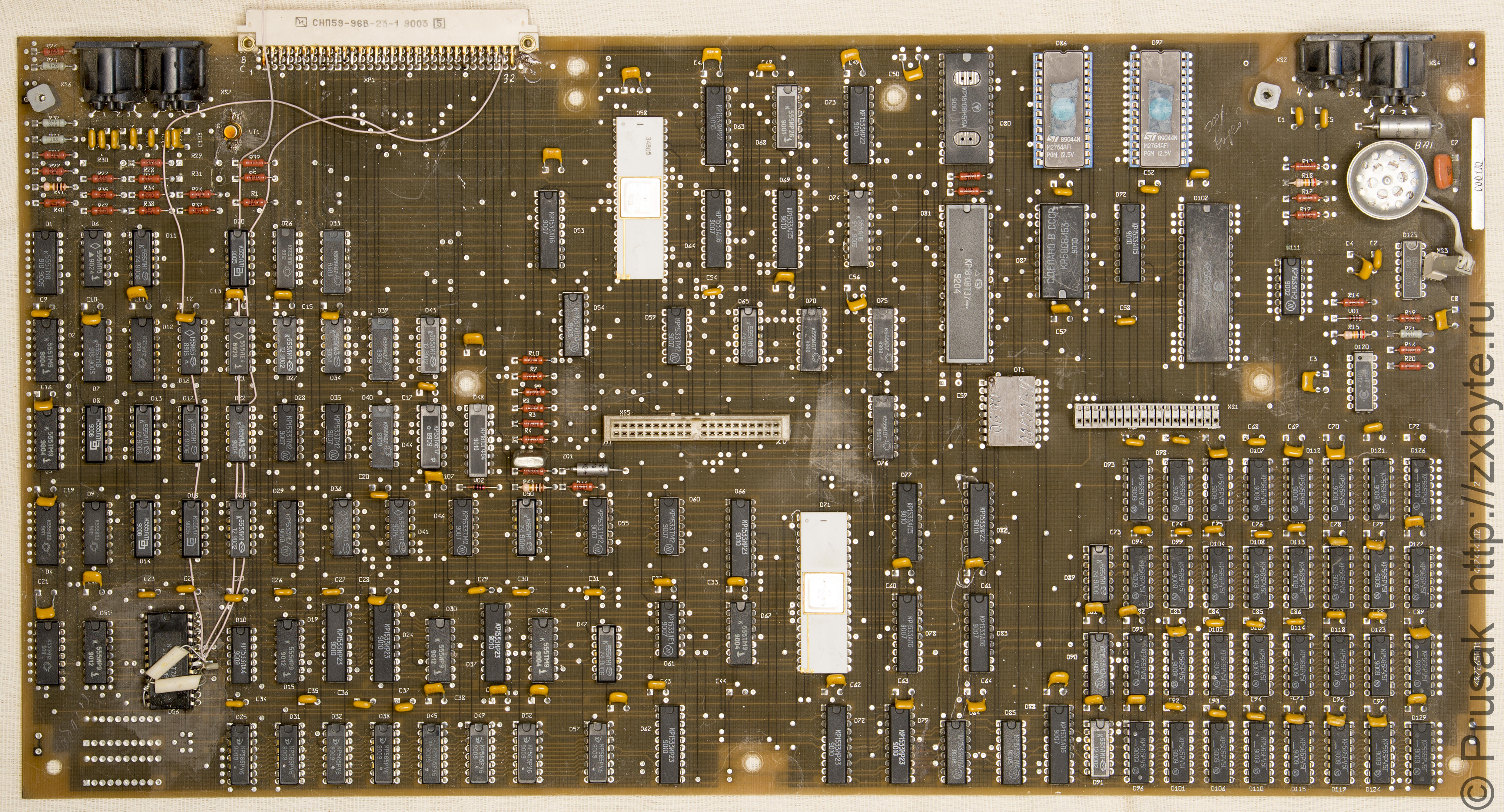

В этом исполнении 640К оперативной памяти. Плата перекомпонована по сравнению с исполнениями 00-03. Контроллер дисковода находится на основной плате. Разъём для подключения дисковода сменили на нормальный DB-25M. Магнитофонный интерфейс убран. На плате адаптеров расположены интерфейсы принтера и локальной сети. Интерфейса джойстика нет, но есть место на плате адаптеров для его установки.

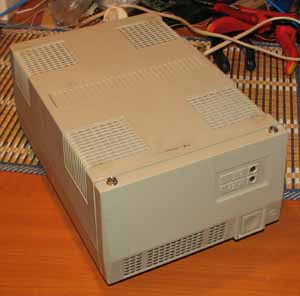

Источник питания для МК-88

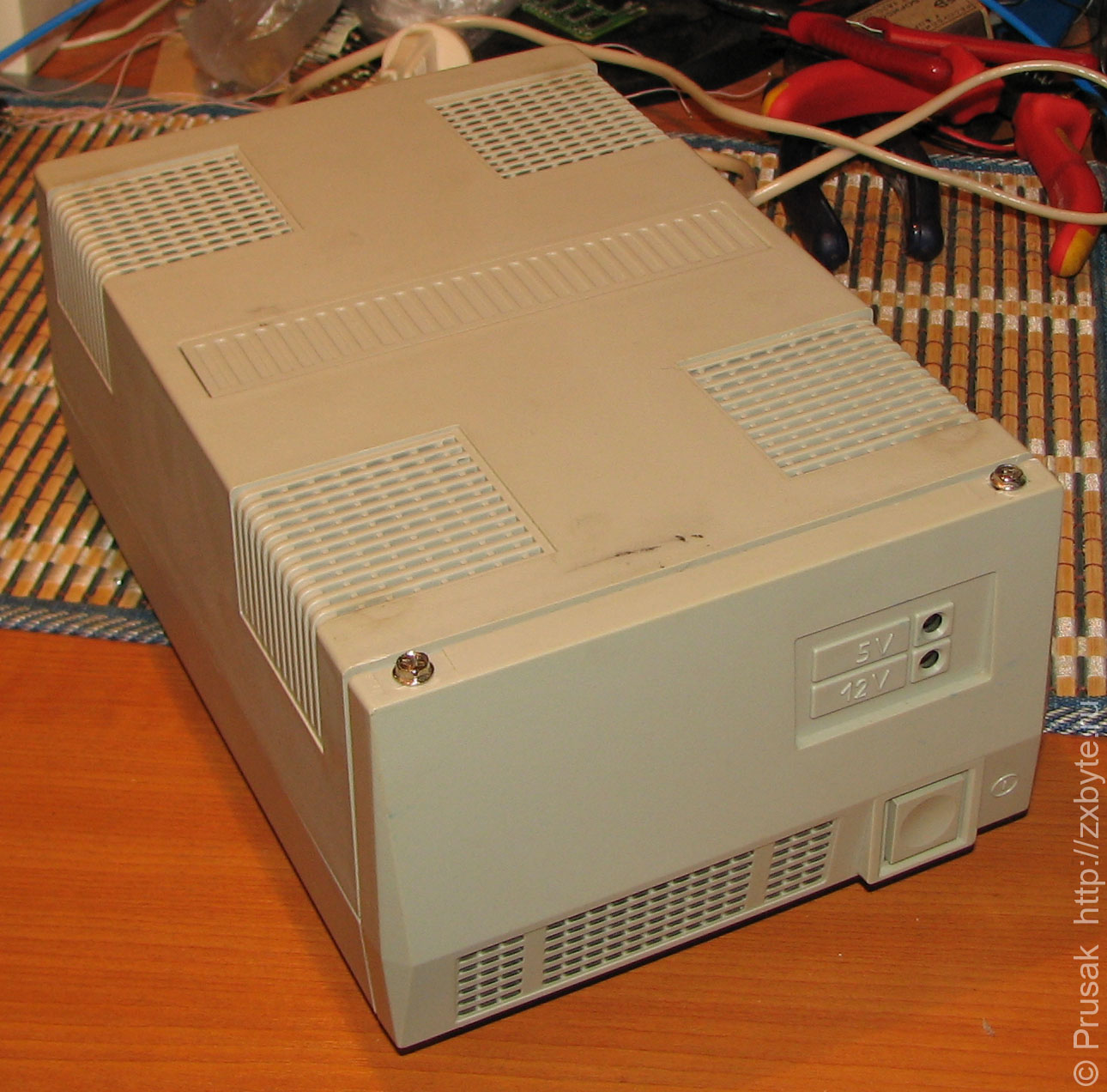

Источник питания внешний, вырабатывает напряжения +5В и +12В. В силу своих параметров идеально подходит для питания ZX-Spectrum с дисководом.

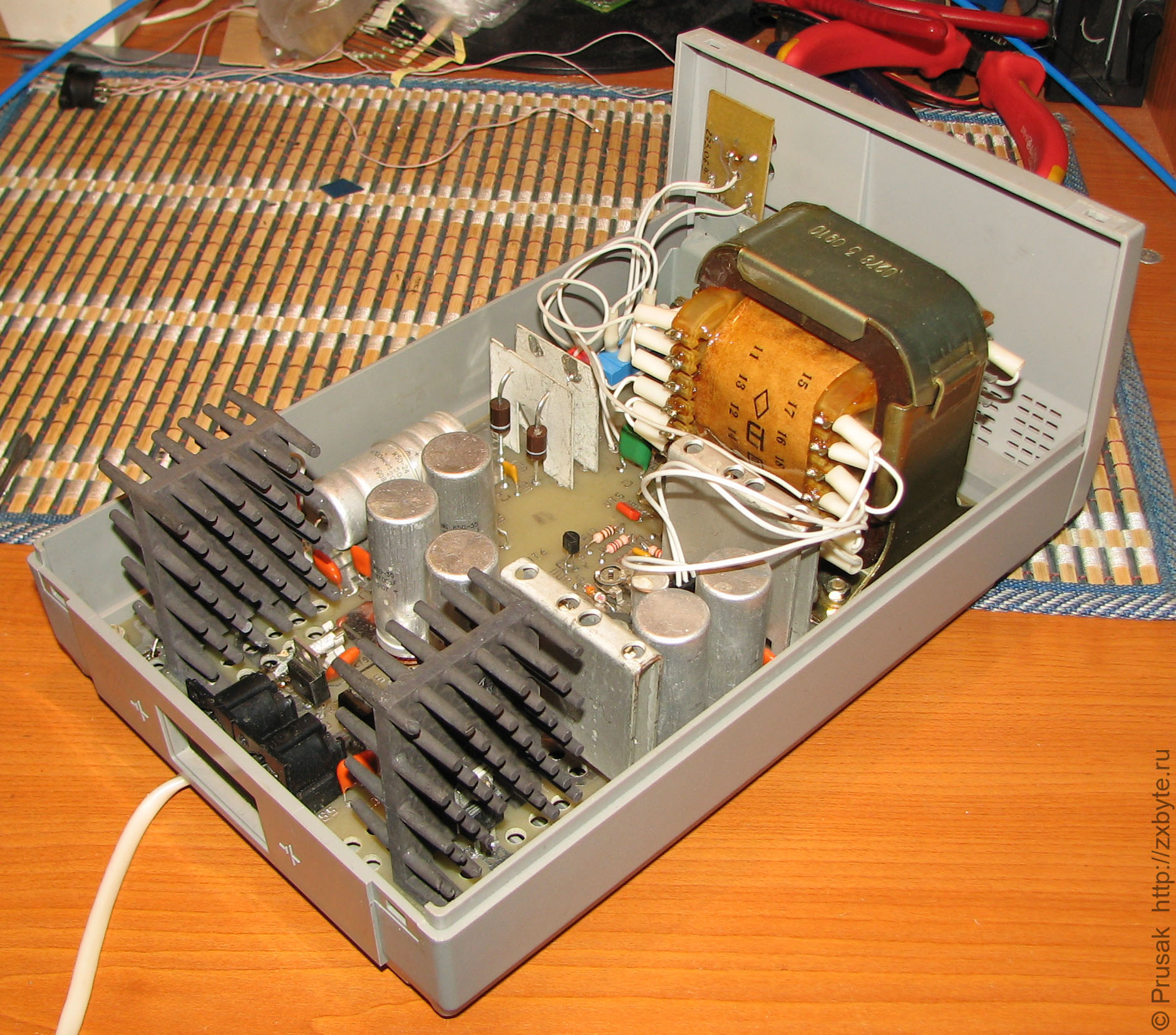

В исполнениях МК-88.00-03 источник питания сделан по трансформаторной схеме и довольно тяжёлый:

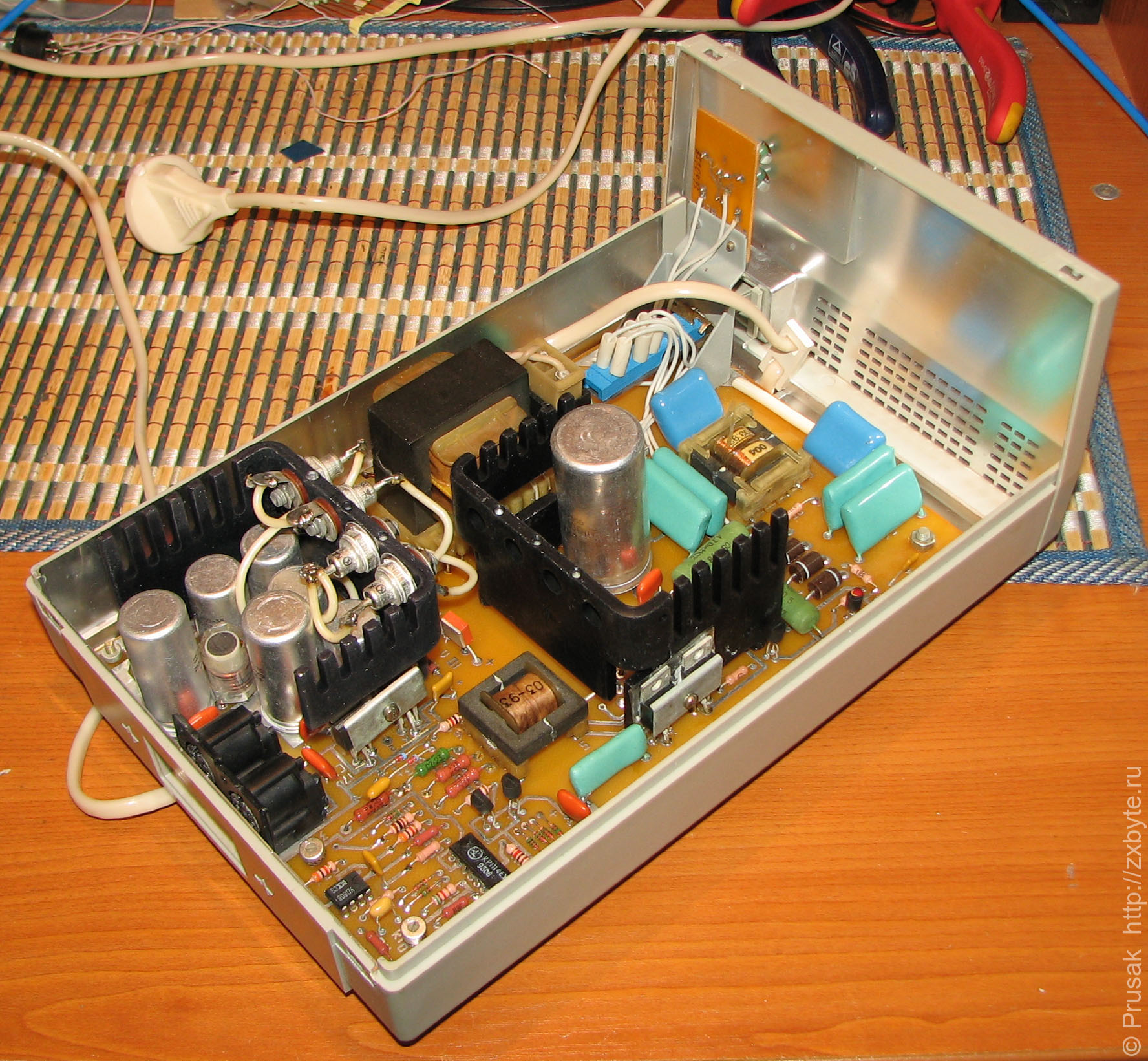

В исполнениях МК-88.04-05 источник питания сменился на импульсный:

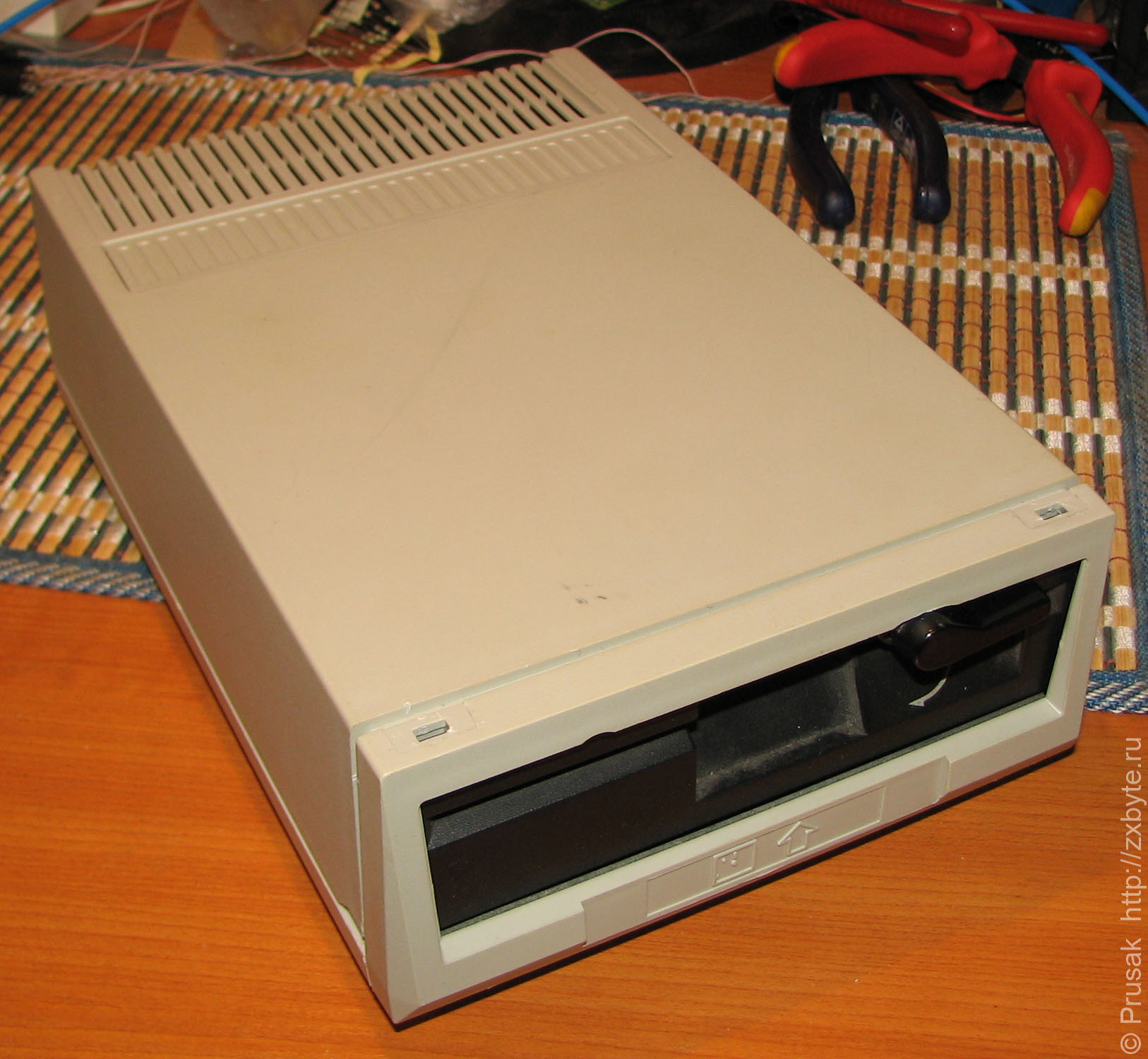

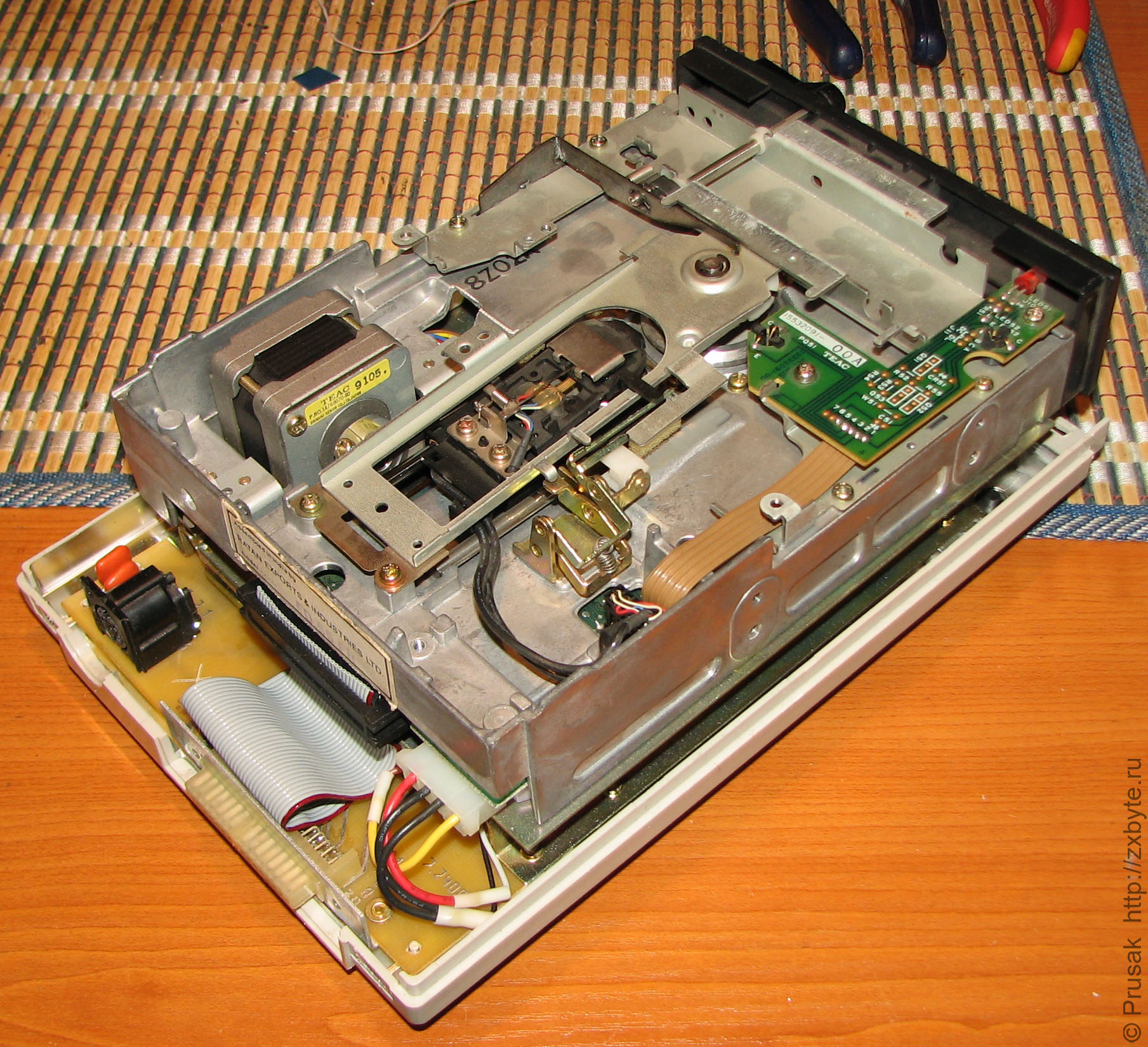

Дисковод из состава МК-88

Дисковод внешний. В корпус можно установить один дисковод, но контроллер дисковода может поддерживать два накопителя. Контроллер реализован на аналоге I8272 (КР1810ВГ72, Zilog Z0765). МК-88 рассчитан на работу с 40-дорожечными дисководами на 360К, хотя во всех известных мне экземплярах МК-88 стоят обычные 80-дорожечные дисководы, которые работают в режиме 40 дорожек (при позиционировании головка программно перескакивает через одну дорожку, что обеспечивает 40 дорожек на 80-дорожечном дисководе).

На фотографии выше "родной" шлейф дисковода с интерфейсным разъёмом заменен на кусок шлейфа от IBM PC. Сам дисковод (Teac) тоже не родной. Изначально там стоял МС-5311.

Расширение памяти МК-88

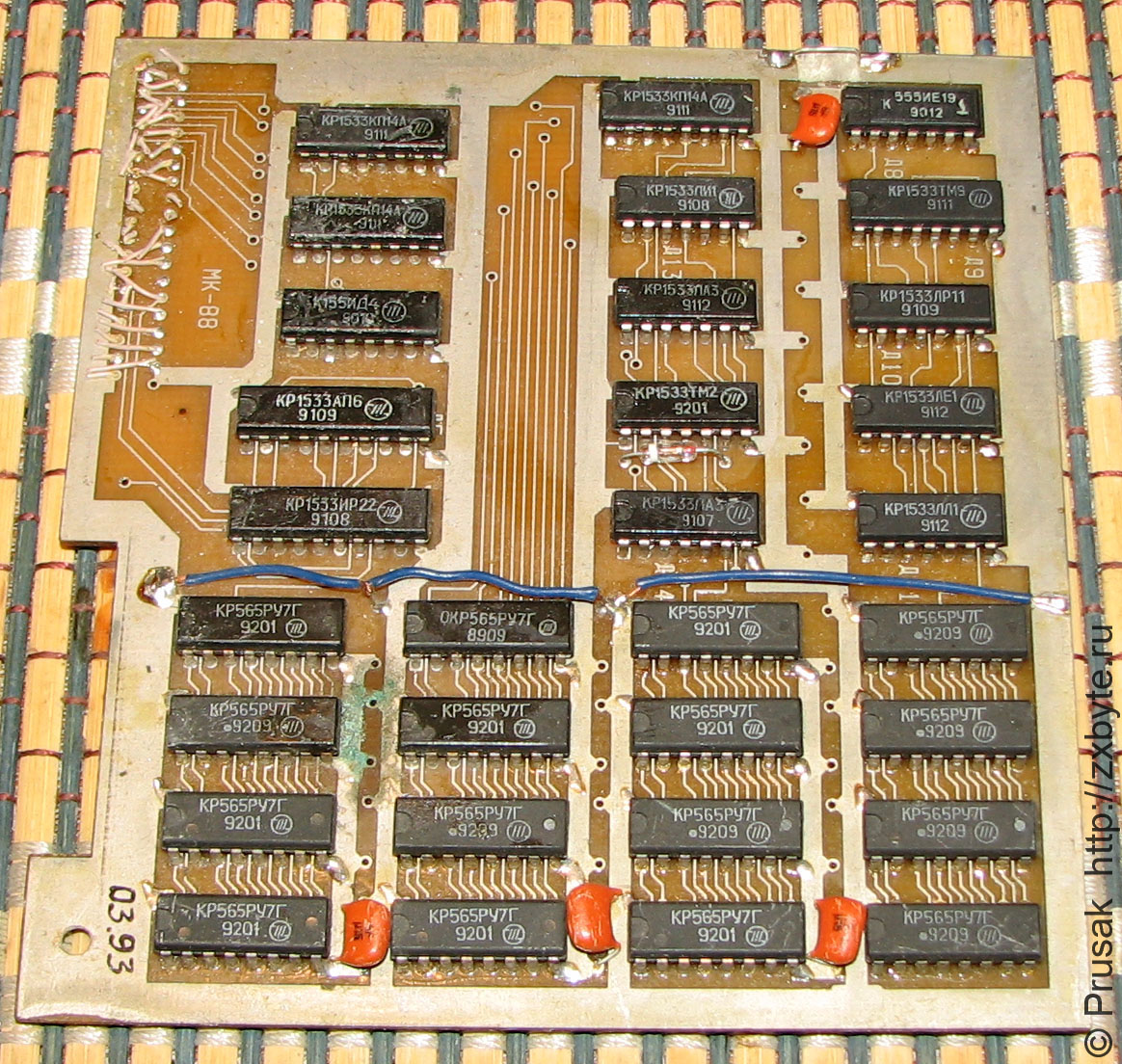

Для ранних исполнений МК-88 существовала плата дополнительной памяти на 512К, которая припаивалась к системному разъёму проводами:

Программное обеспечение МК-88

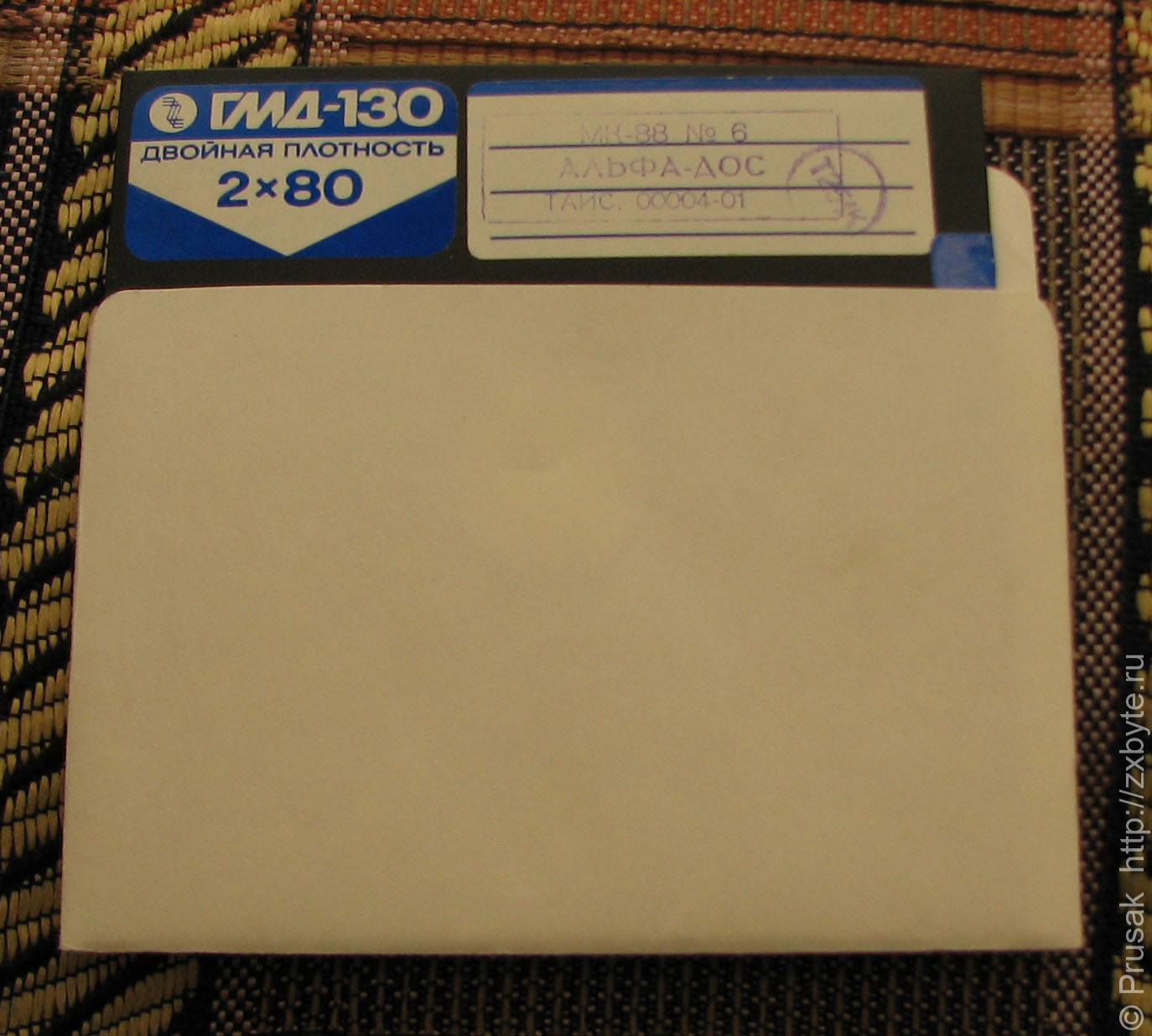

Поставлялось вместе с компьютером на 5-дюймовых дискетах:

"ТАИС" - код завода МПОВТ, который выпускал МК-88 и соответственно поставлял ПО к нему.

Дискет было шесть штук:
Диск 1 - Средства тестовые программные;
Диск 2 - Прикладные программы на языке Бейсик, самоучитель программирования на языке Бейсик;
Диск 3 - Прикладные программы - игры;
Диск 4 - Текстовый редактор "Крок";
Диск 5 - Бейсик М86 и программа обучения работе на ПЭВМ;
Диск 6 - Операционная система Альфа-ДОС.

Реклама МК-88 в прессе

Реклама МК-88 была в журнале "Техника-молодёжи" №9 за 1991 год на четвёртом листе обложки:

Документация, программное обеспечение и другая информация по МК-88

Скачать:
		Руководство по эксплуатации и схема МК-88 исполнений 00-03
		Руководство по эксплуатации и схема МК-88 исполнений 04 и 05
		Программное обеспечение МК-88. Прикладные программы. Описание применения
		Программное обеспечение МК-88. Формуляр
		Самоучитель программирования на языке Бейсик. Руководство пользователя
		Статья "Модуль расширения ОЗУ для компьютера МК-88". В статье описывается расширение памяти первых исполнений МК-88 до 640К. Статья опубликована в журнале "Радиолюбитель №7 1995"
Программное обеспечение
		IMA2FLP - программа для работы с посекторными образами *.ima дискет MS-DOS на Спектруме. Программа рассчитана на работу в ОС iS-DOS и TASiS
		Образ дискеты №1 из комплекта МК-88. "Средства тестовые программные"
		Образ дискеты №2 из комплекта МК-88. "Прикладные программы на языке Бейсик, самоучитель программирования на языке Бейсик"
		Образ дискеты №3 из комплекта МК-88. "Игры"
		Образ дискеты №4 из комплекта МК-88. "Текстовый редактор Крок"
		Образ дискеты №5 из комплекта МК-88. "Бейсик М86 и программа обучения работе на ПЭВМ"
		Образ дискеты №6 из комплекта МК-88. "ПО ЭВМ ЕС Альфа ДОС"
		Дискета с играми для МК-88, найденными где-то в просторах интернета. Игры: MOONBUGS (+) PATROL (-) ROUND42 (+) CHESSTR (+) Знаком (+) отмечены игры, которые удалось удачно запустить на МК-88
		Дискета с играми для МК-88, найденными где-то в просторах интернета. Игры: PIPMANIA (-) REVERSI (+) UGLOTR (+) PACKMAN (-) Знаком (+) отмечены игры, которые удалось удачно запустить на МК-88
Прошивки ПЗУ
		Прошивки ПЗУ МК88.02 (БСВВ 3.90)
		Прошивки ПЗУ МК88.05 (БСВВ 3.92)
		Прошивка ПЗУ знакогенератора (КР556РТ7) для МК-88 исполнений 00-03
		Прошивка ПЗУ клавиатуры (КР573РФ5) для МК-88.05

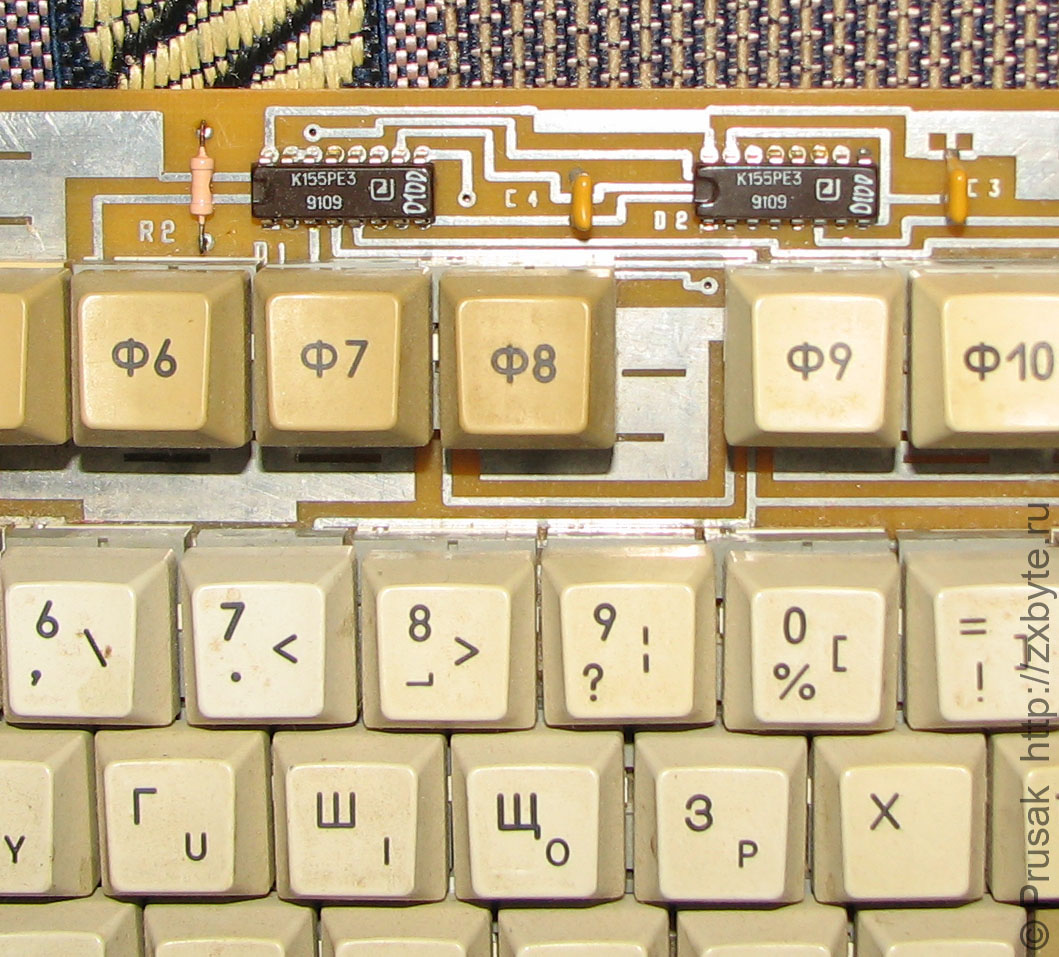

		Прошивки ПЗУ клавиатуры (К155РЕ3) для МК-88.01Считыванием ПЗУ занимался Дмитрий (г. Санкт-Петербург)

---
