Компьютер Ленинград-2

"Ленинград-2" - это продолжение развития компьютера "Ленинград-1". Отличается в лучшую сторону более корректной адресацией портов ввода-вывода, наличием системного разъёма и более приближенным к стандарту видеовыходом.

Мне давно хотелось "потрогать" этот клон Спектрума. Наконец один добрый человек подарил мне свой ненужный Спектрум, который оказался искомый "Ленинград-2".

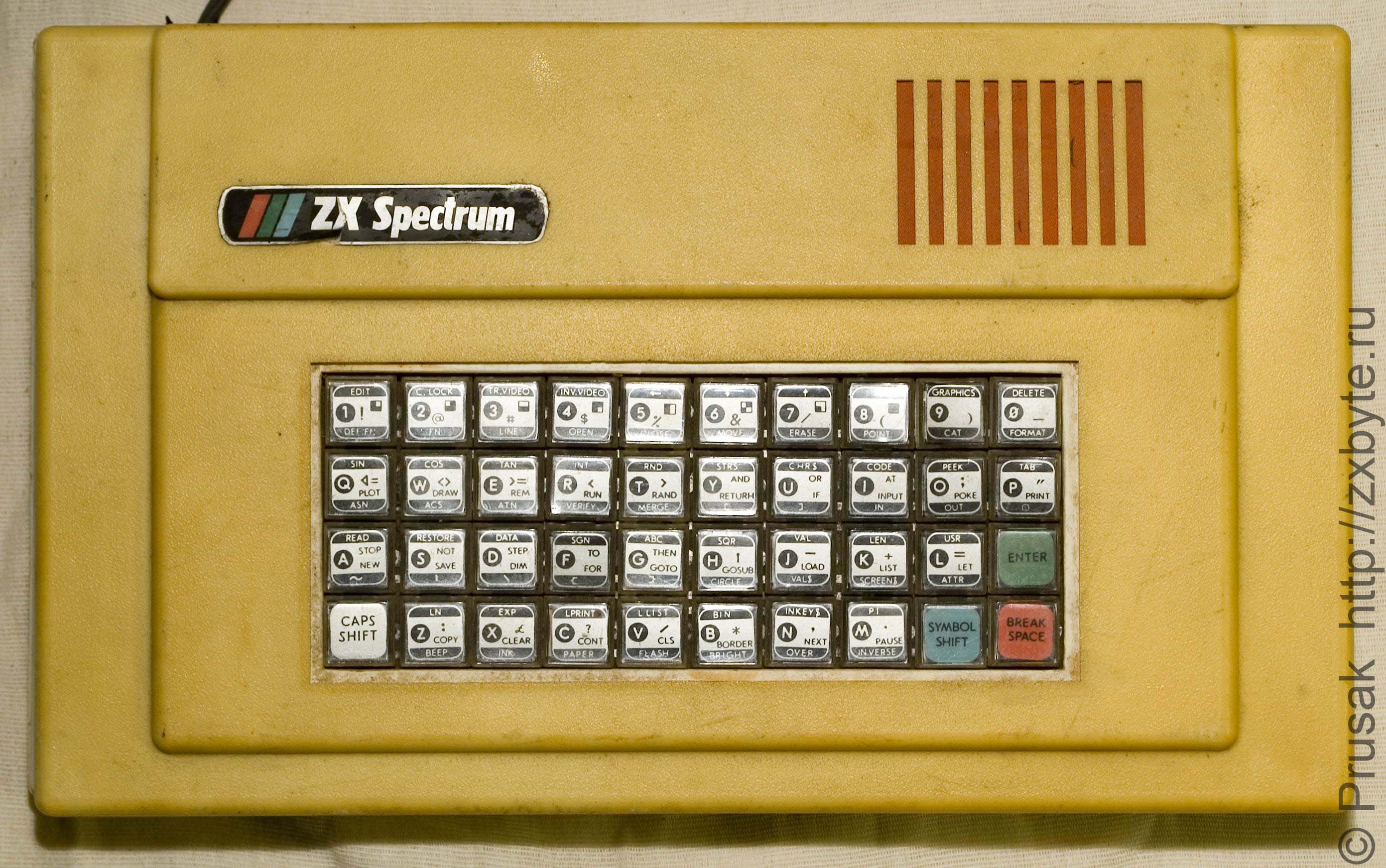

Компьютер «Ленинград-2»

Компьютер оказался не совсем работоспособен, поэтому пришлось его восстанавливать. С удивлением обнаружил, что в интернете нет ни качественной схемы этого клона, ни качественного монтажного чертежа, поэтому с самого начала пришлось на основе найденных сканов схем начертить схему и по имеющейся плате составить монтажный чертёж.

Вообще компьютер поразил меня огромным количеством "висящих" в воздухе незадействованных входов микросхем, которые так и норовили "ловить" помехи, что иногда приводит к глюкам. В этом отношении компьютер "Ленинград-1" смотрится более выгодно.

В остальном ничего особенного. Стандартный клон Спектрума. Наличие системного разъёма облегчает подключение периферии, к которой несомненно в первую очередь относится контроллер дисковода.

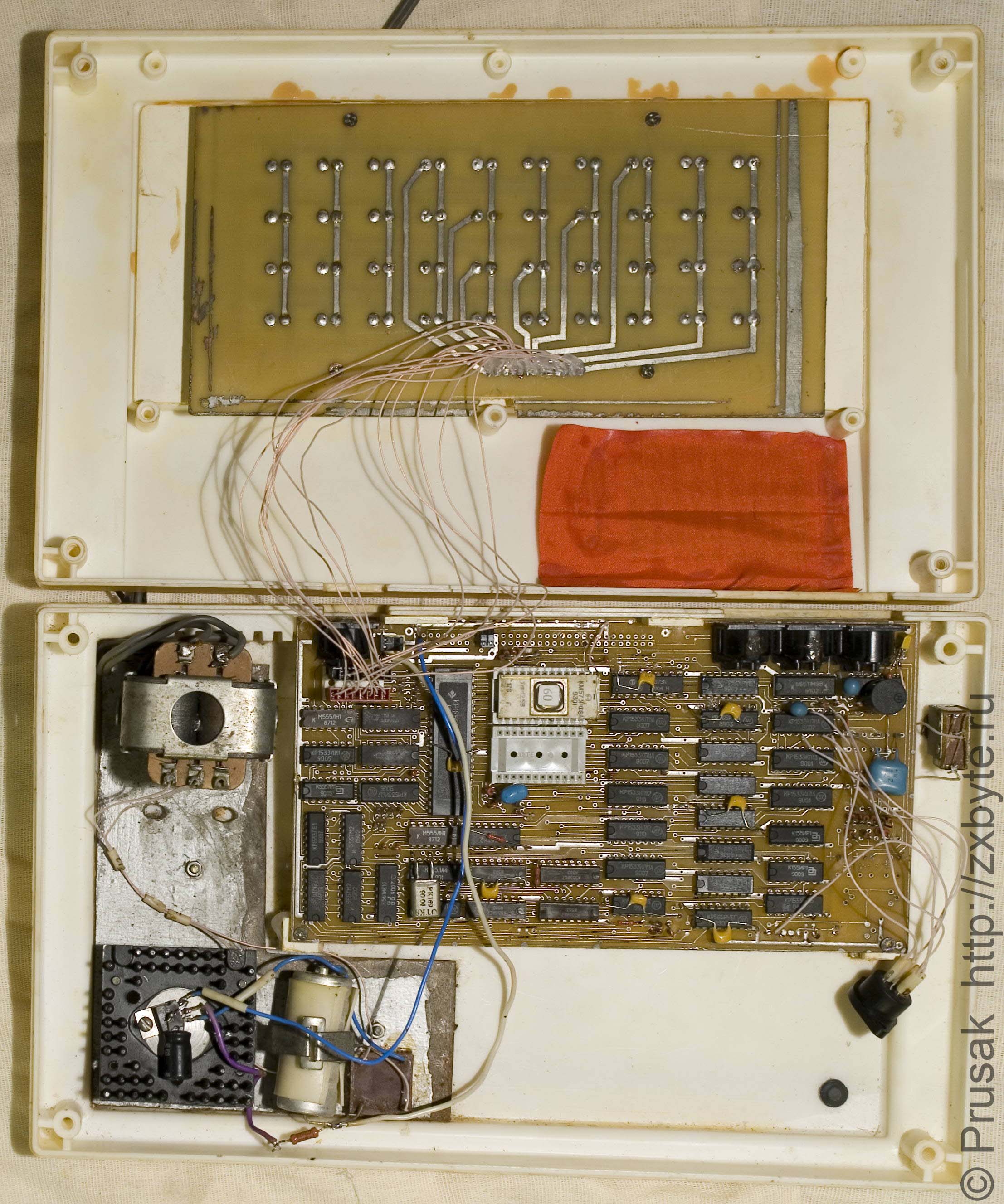

Компьютер «Ленинград-2» изнутри

Обратите внимание - решетка для динамика заклеена куском от пионерского галстука :)

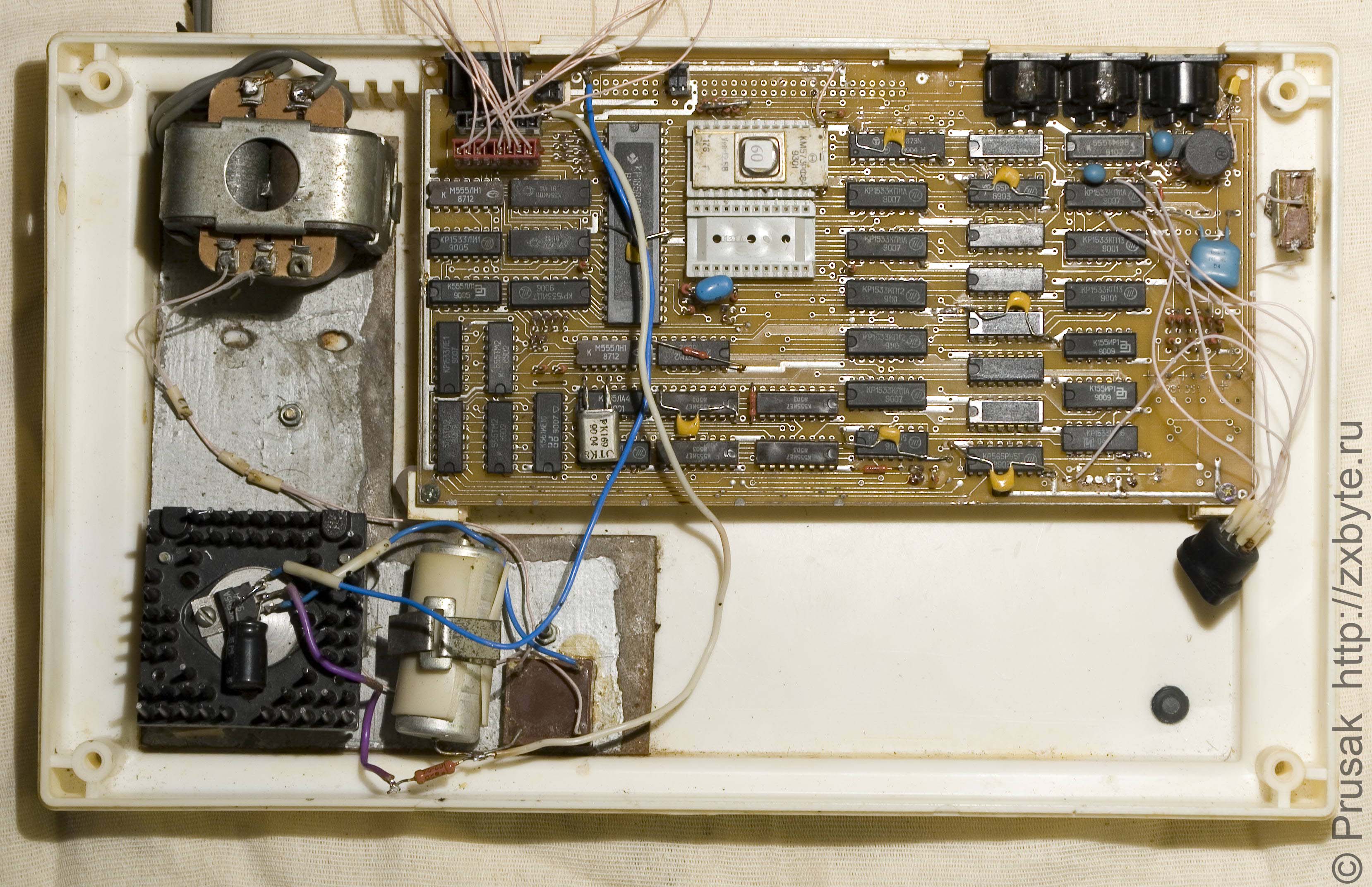

Плата компьютера «Ленинград-2»

Документация

		Схема компьютера "Ленинград-2"Схема начерчена и исправлена мной
		Монтажный чертёж платы "Ленинград-2"Составлен мной по имеющемуся экземпляру платы
		Книга "Ленинград-2 настройка и ремонт"
Ссылки:
Ленинград-2 на сайте SBLive.Narod.ru
Множество доработок компьютера Ленинград-2 с фотографиями и схемами
Ленинград-2 на сайте Mick Laboratory
