Масочные ПЗУ КР1013РЕ1, КР563РЕ2, Т34РЕ1

Масочное ПЗУ, программируется при изготовлении на заводе. ПЗУ одноразовое, стереть информацию и перепрошить новую в него никак нельзя.

Часто использовались в Спектрумах, выполненных на БМК (Ратон-9003, Инфотон-030, Пик и т.п.).

КР563РЕ2

Объём - 32К*8. Ближайшим аналогом этого ПЗУ является 27256.

Назначение выводов такое же, как у 27256.

Вывод 1 рекомендуется соединять с GND, однако при моих экспериментах с этими ПЗУ они работали как при лог.0, так и при лог.1 на этом входе.

КР1013РЕ1

Объём - 16К*8.

Так как микросхема является «половинкой» от 32К*8, для корректной работы следует подавать лог.1 на адресный вход A14 (27-й вывод).

На вход DE (1-й вывод) должен быть подан лог.0.

Т34РЕ1

Объём - 16К*8.

Назначение выводов такое же, как у КР1013РЕ1 (выше по тексту статьи).

При подключении этих ПЗУ (КР1013РЕ1 и Т34РЕ1) к Спектрумам выяснилась ещё одна особенность: важно, чтобы сигнал выбора ПЗУ подавался на 20-й вывод, при этом 22-й вывод должен или соединяться с 20-м или подключен к GND. В случае подключения наоборот, когда сигнал выбора подаётся на 22-й вывод при 20-м выводе на GND - ПЗУ не работает! Возможно это частный случай, который проявился у меня. Так что не претендую на 100% верность утверждения!

Известные номера прошивок

Как определить с какой прошивкой ПЗУ? Это просто - на корпусе микросхемы после наименования типа микросхемы указан номер прошивки:

Судя по всему прошивки одинаковы по номерам для всех трёх типов ПЗУ из этой статьи.

---

Прошивка 020

(КР563РЕ2, КР1013РЕ1, Т34ВГ1)

В данном случае это прошивка модифицированного BASIC-48. При старте выводит надпись "© 1989 DIDAKTIK SKALICA":

---

Прошивки 027-032

(КР563РЕ2)

Прошивки для терминала «Электроника МС-7105».

---

Прошивка 039

(КР563РЕ2)

Упоминается в перечне допустимых замен микросхемы ПЗУ в компьютере «Пик»:

---

Прошивки 056-059

(Т34РЕ1)

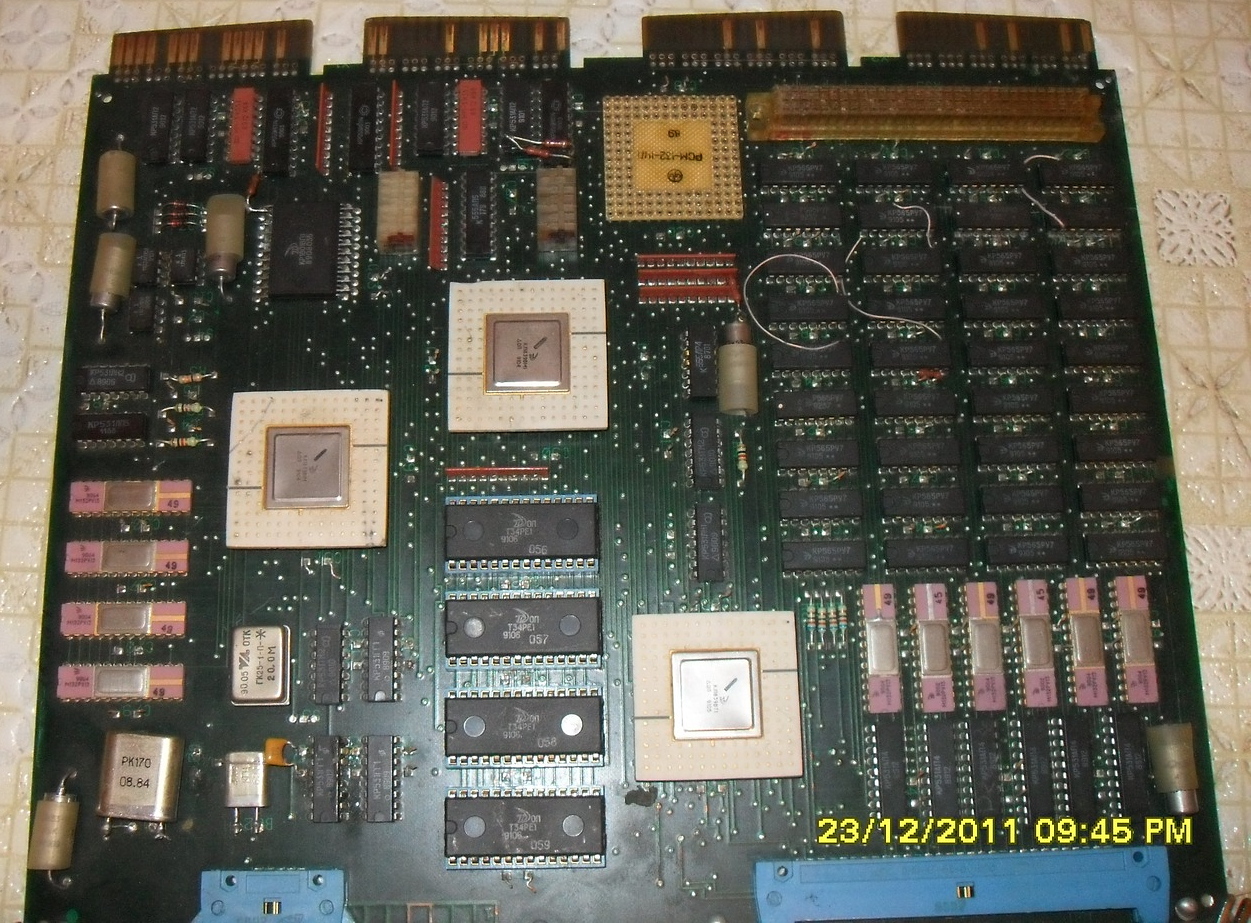

Использовались для зеленоградского VAX на 1839 серии.

Фотография не моя. Взята из интернетов.

---

Прошивки 064-066

Есть информация, что ПЗУ с этими прошивками используются в принтере МС6313.

---

Прошивка 155

(КР563РЕ2)

ПЗУ КР563РЕ2 с прошивкой 155 были замечены в нескольких экземплярах компьютера «Инфотон-030».

Прошивка содержит Меню-128 и BASIC-48:

---

Прошивка 165

(КР563РЕ2)

Объём прошивки - 32КБ. В первых 16КБ находится прошивка CP/M 2.2 (я так понял по дампу ПЗУ), в следущих 16КБ находится прошивка TR-DOS 5.04. ПЗУ КР563РЕ2 с этой прошивкой используется в компьютере «Инфотон-030», причём только та «половинка», где находится TR-DOS.

Дампы прошивок

Скачать:
		Дамп прошивки 020Модифицированный Basic-48 © 1989 DIDAKTIK SKALICA
		Дампы прошивок 027-032Прошивки терминала Электроника МС-7105
		Дамп прошивки 155Menu-128 + Basic-48
		Дамп прошивки 165CP/M 2.2 и TR-DOS 5.04

---
