Инструментарий для ремонта «Байтов»

Пейте больше сладкого чая!
Тогда у вас склеится жопа, и из неё,
наконец, перестанут расти руки.

Для ремонта «Байтов» (и не только их) требуется соответствующий инструмент. Когда я решил всерьёз заняться «Байтами», то столкнулся в первую очередь с отсутствием соответствующих приборов для этого увлекательного занятия. Я не говорю о паяльнике, отвёртках, кусачках, которые должны быть в каждом порядочном доме. Речь идёт о приборах более специфических.

Начну с тех приборов, которые сложно купить. Тому разные причины: тотальное нищебродство, отсутствие приборов в продаже или совершенно заоблачные цены на оные. Поэтому то, что смог, сделал самостоятельно.

Логический пробник

Штука сколь простая, столь и незаменимая. Показывает уровни лог.0, лог.1, Z-состояние, меандр и одиночные импульсы (например для выборки портов). Зело полезен для быстрого отыскания сигналов на выводах микросхем, проверки наличия сигналов и прочей хрени. При соответствующих навыках способен в 99% случаев заменить осциллограф.

Тестовая плата для «Байта»

На плате размещены розетки для установки ПЗУ и джамперы, которым отключается основное ПЗУ «Байта» и включается установленное ПЗУ, например, с тестом памяти. Плата полезна из-за того, что ПЗУ в плате «Байта» не ставятся на розетки, и для диагностирования тестовое ПЗУ ставить некуда. А теперь можно вставить плату в системный разъём, установить нужное ПЗУ и джампером включить его.

ПЗУ с прошитыми тестами памяти

Микросхема КР573РФ5 с тестом ОЗУ

Вместо основного ПЗУ можно установить микросхему с прошитым тестом памяти и проверить работоспособность ОЗУ, если компьютер не запускается. Очень полезная вещь в хозяйстве. Существует несколько тестов памяти для разного объёма ОЗУ (48/128/512КБ).

Программатор ПЗУ 556-й и 155-й серий

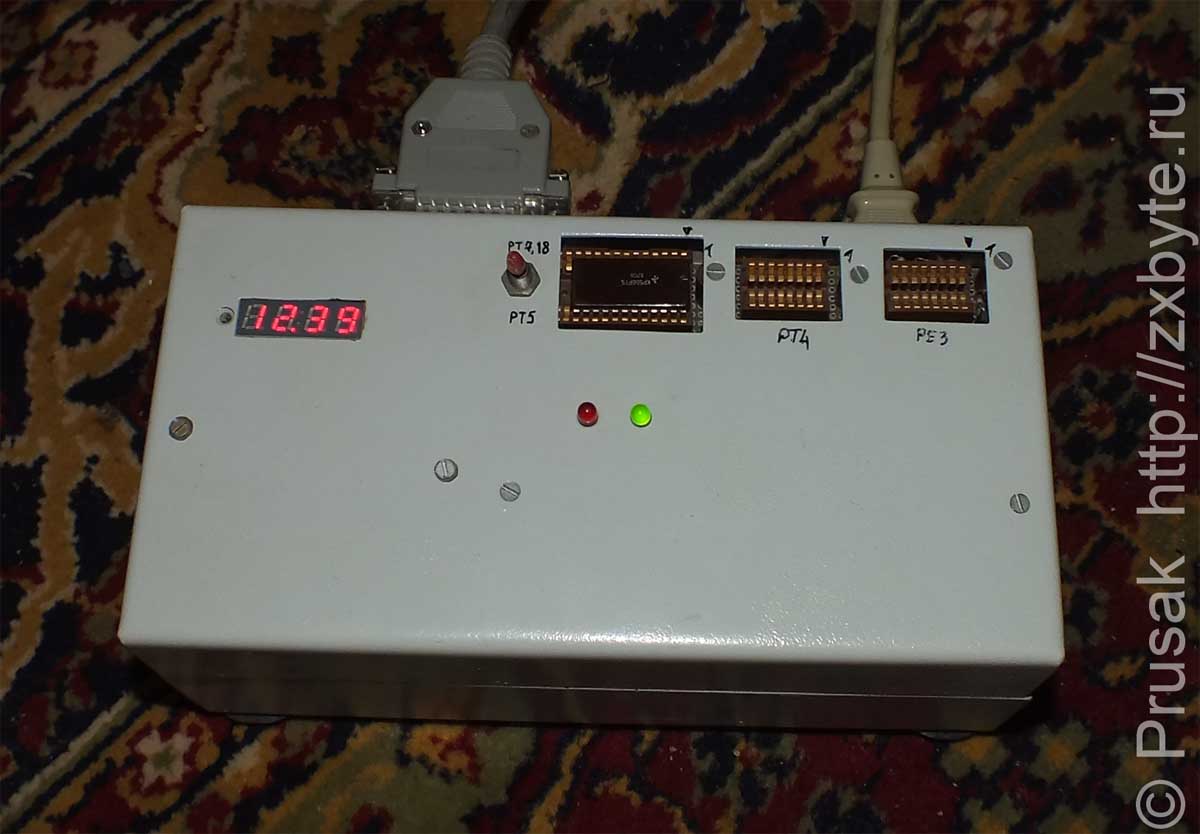

Программатор ПЗУ с пережигаемыми перемычками

Этот девайс востребован особенно для «Байтов». Его отсутствие сильно сдерживало меня в ремонте «Байтов» в своё время. Попадётся компьютер с дохлым ПЗУ КР556РТ5 - и конец ему, новое ПЗУ взять негде.

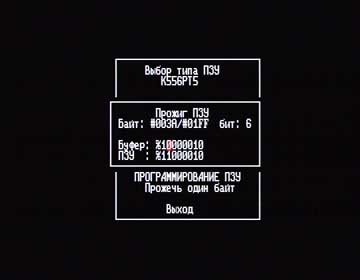

Пришлось в первую очередь заняться разработкой программатора. За основу взята схема из журнала «Радиолюбитель», которая была сильно доработана для стыковки устройства с компьютером АТМ-Турбо. Для работы с программатором была специально написана программа для системы TASiS. Зато теперь девайс жжот кучу ПЗУ для Байта и не только: К155РЕ3, КР556РТ4, РТ5, РТ7, РТ11, РТ18:

Термотренировка ПЗУ после того, как его сжог программатор, производится либо на утюге, либо в самом «Байте» - достаточно включить комп на сутки-двое, чтобы ПЗУ протренировалось.

Схема программатора не составлялась.

Скачать схему программатора РЕ3 и РТ4, опубликованную в журнале «Радиолюбитель 1994 №12». Эта схема была взята в качестве основы для программатора.

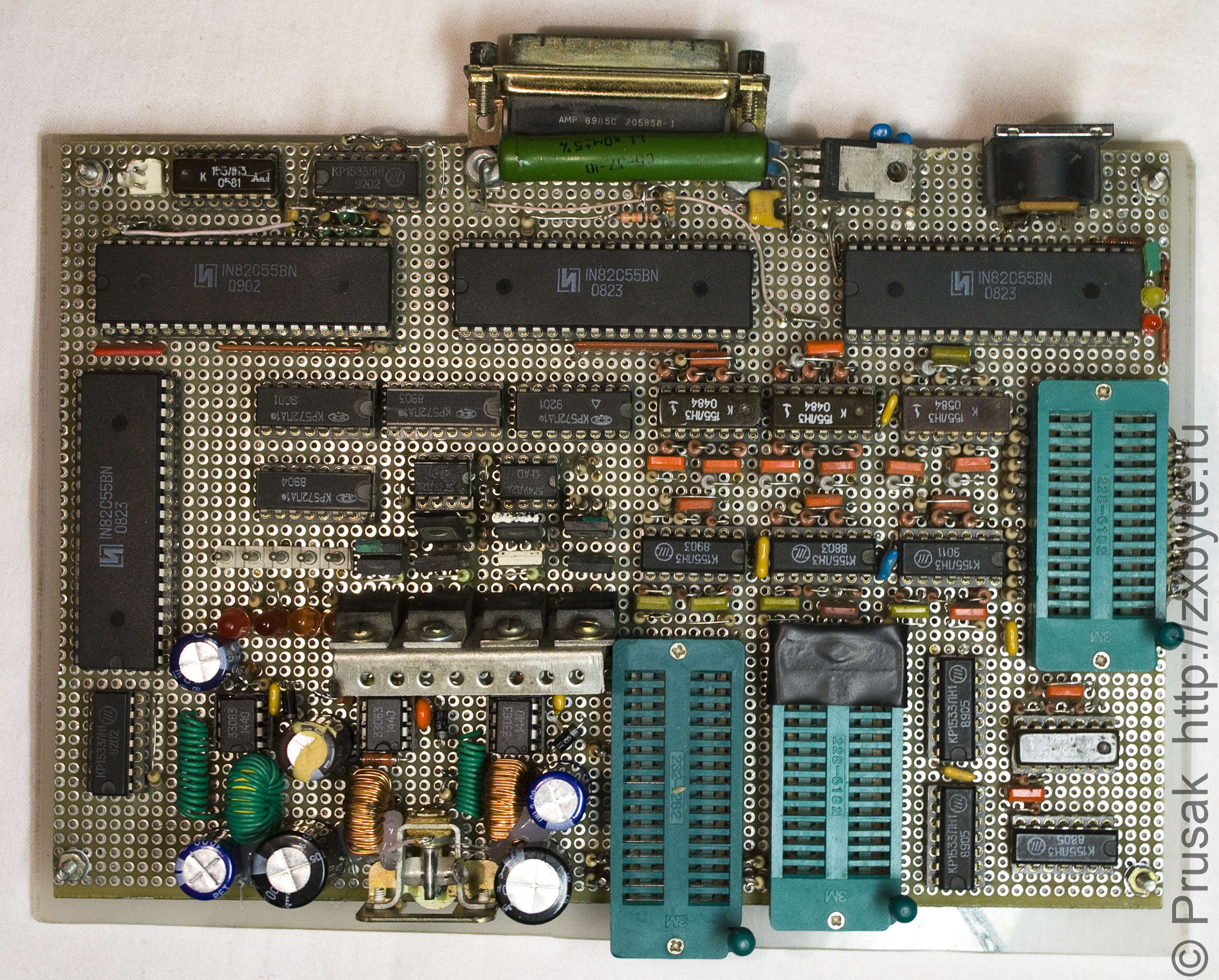

Программатор ПЗУ с УФ-стиранием

Ещё одно незаменимое устройство. За его основу я взял схему программатора UniProg для АТМ-Турбо. В дальнейшем схема была переработана в сторону увеличения ступеней регулирования напряжения. У меня оно регулируется с шагом 0,1В от 0 до 25,5В, чего достаточно для программирования любого ПЗУ с УФ-стиранием.

Девайс программирует ПЗУ от 2716 до мегабайтных 27c801. Также я пробовал на нём прошивать флешки, довольно успешно. Пару типов флешек удалось запрограммировать. Заковырка лишь в программном обеспечении - необходимо реализовать для каждого типа флешек свой алгоритм программирования.

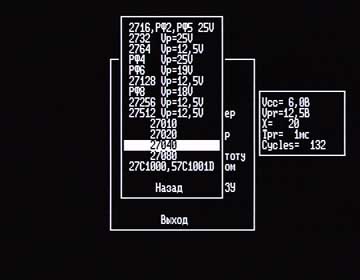

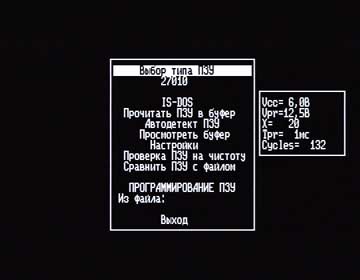

Устройство цепляется через параллельный порт к моему АТМ-Турбо. Для работы я написал программу под систему TASiS. Что примечательно - разработка и пайка железа заняла месяц, а разработка и написание программы - почти полгода.

Схема девайса не составлялась.

Осциллограф

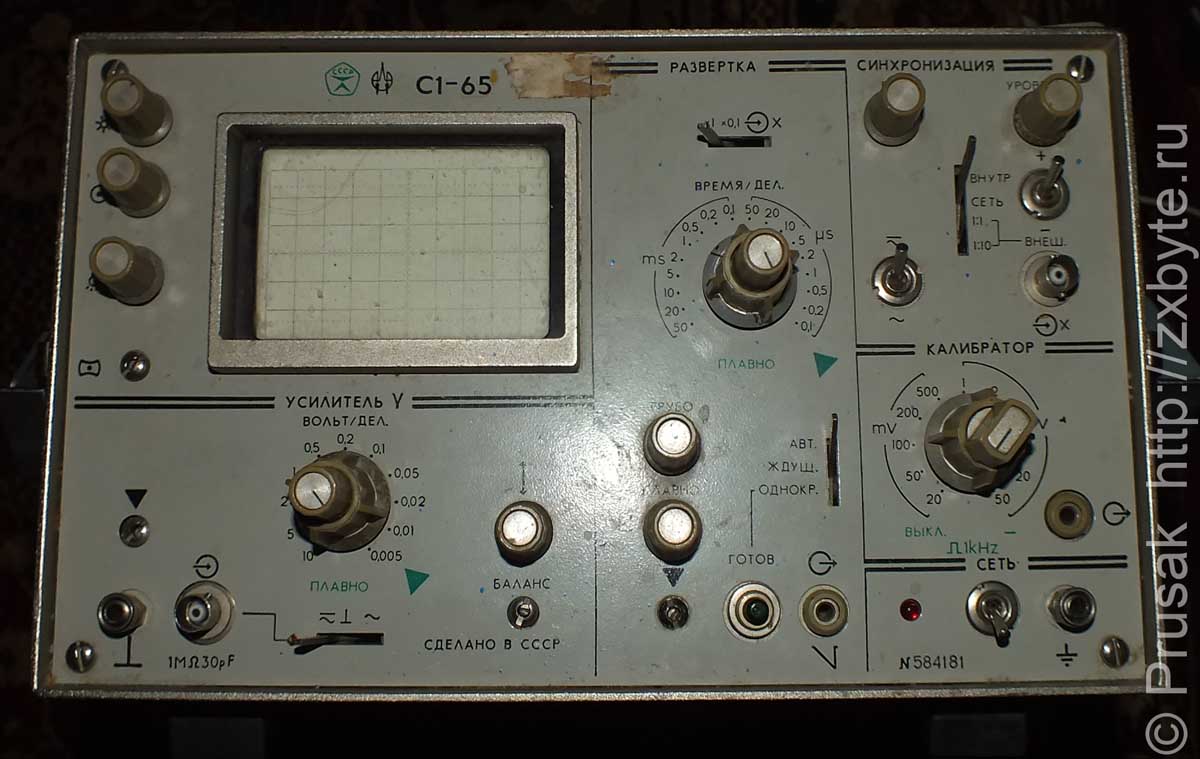

Осциллограф С1-65

Прибор полезен в тех случаях, когда логический пробник оказывается бессильным - когда нужно посмотреть именно форму сигнала, или при работе с аналоговыми сигналами.

Частотомер

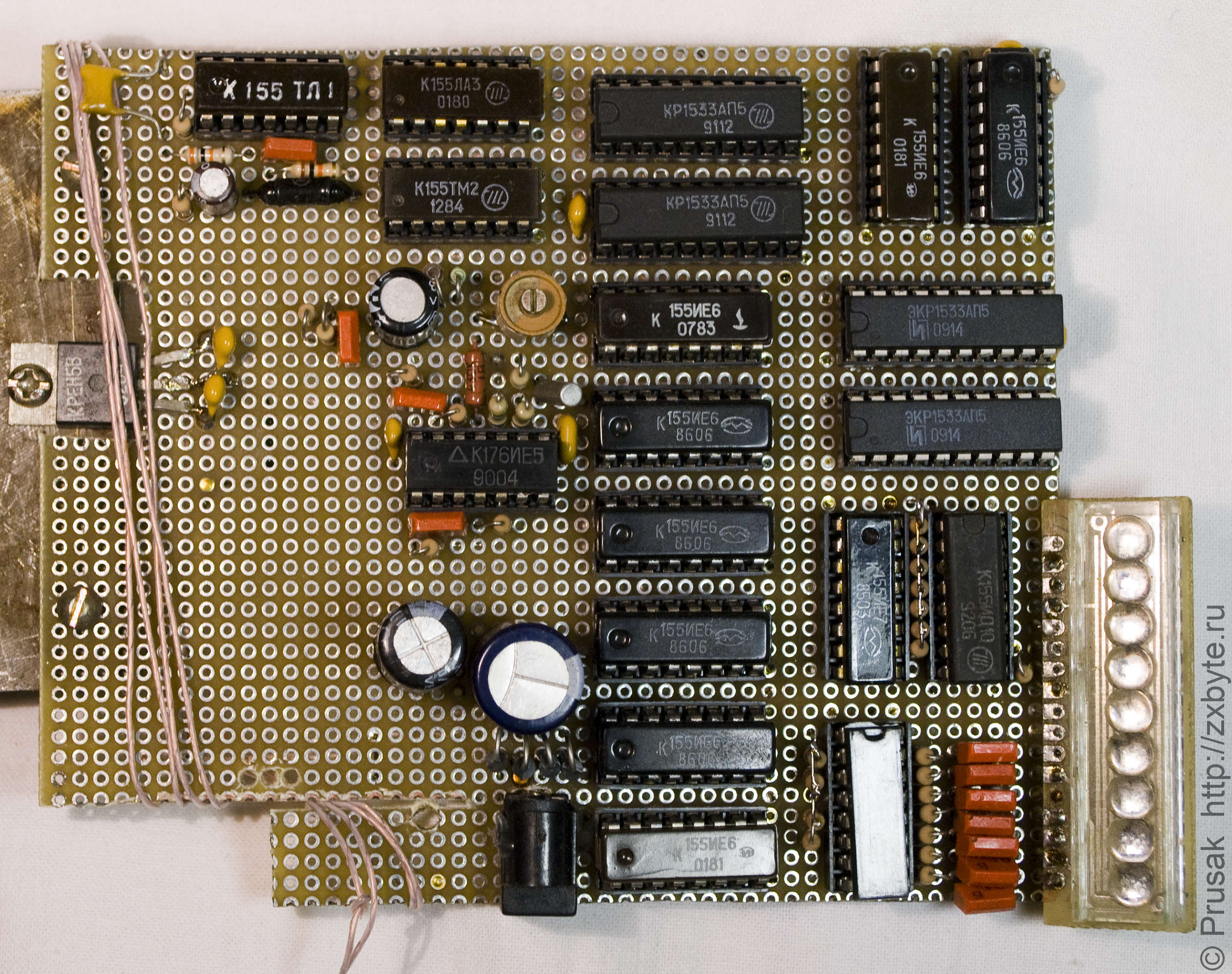

Самодельный частотомер

Самодельный частотомер показывает частоту вплоть до 14 МГц с вполне приемлемой точностью. Для домашних условий его вполне хватает. И собран кошерно - на мелкой логике. За основу взята конструкция частотомера, описанная в журнале «Радио» 1985 №11-12 и доработанная до динамической индикации.

Скачать схему частотомера.

Скачать цикл статей из журнала «Радио» 1985 №11-12 с описанием частотомера.

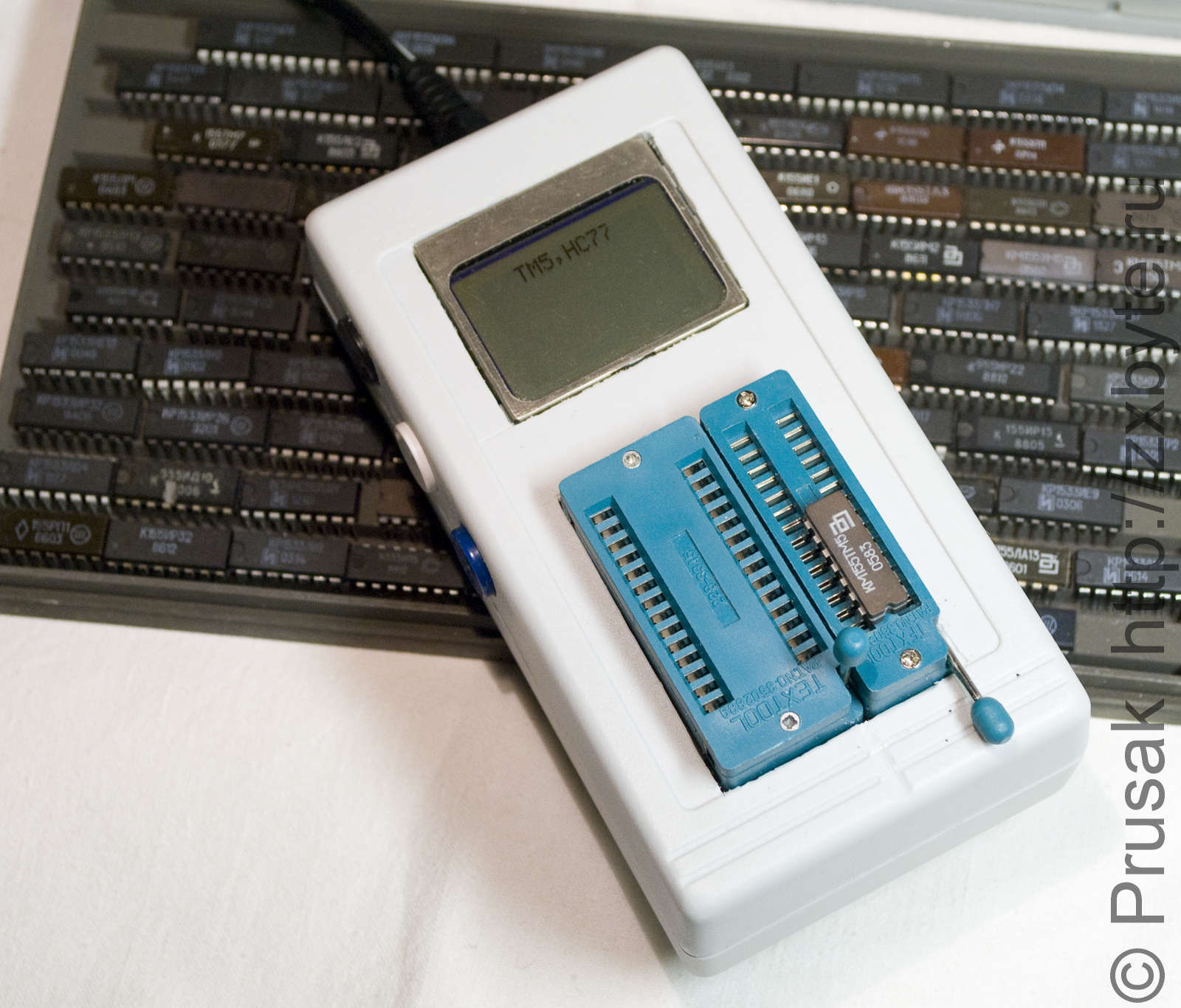

Тестер ТТЛ микросхем

Проверяет на работоспособность ТТЛ микросхемы 155, 555, 531 и 1533 серий (буржуинские 74, 74LS, 74ALS, 74F, 74HC и т.п.), а также способен определить с большой долей вероятности тип микросхемы, если у неё, к примеру, затёрта маркировка. Кроме этого можно проверить на целостность микросхемы памяти РУ5/РУ7. Прибор прост в изготовлении (для его сборки потребуется ATMega32 и дисплей от телефона Nokia 5100).

Обсуждение тестера на форуме zx.pk.ru

Сайт проекта: http://trolsoft.ru/ru/sch/ic_tester

Схему, плату, исходники прошивки вы можете скачать по этой ссылке.

Тестер ТТЛ микросхем v2, v3, v4

Вторая (уже есть третья и четвёртая) версия тестера выполнена на микроконтроллере ATMega128 и имеет гораздо большие возможности:

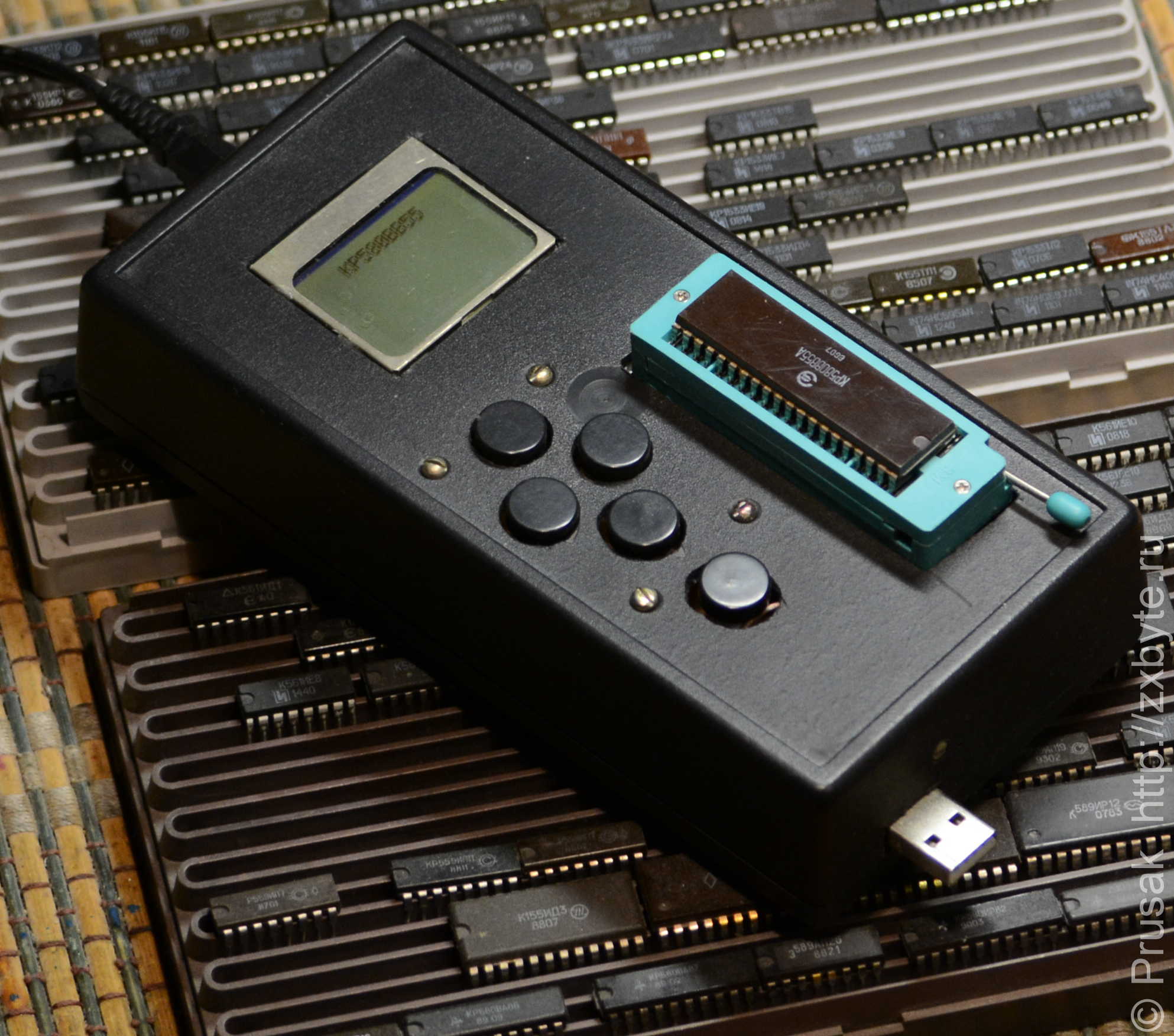

Тестер ТТЛ микросхем, вторая версия

Тестер способен проверять гораздо большее количество типов микросхем, чем первая версия. Также добавилась возможность тестирования микросхем статических ОЗУ.

Обсуждение тестера на форуме zx.pk.ru

Сайт проекта: https://trolsoft.ru/ru/sch/chip-tester

Эта версия тестера уже является «закрытой» для копирования, и самому повторить его невозможно. Но тестер микросхем можно купить по ссылке выше.
