Panasonic JU-475-3

1,2Мб HD дисковод с возможностью переключения в режим DD.

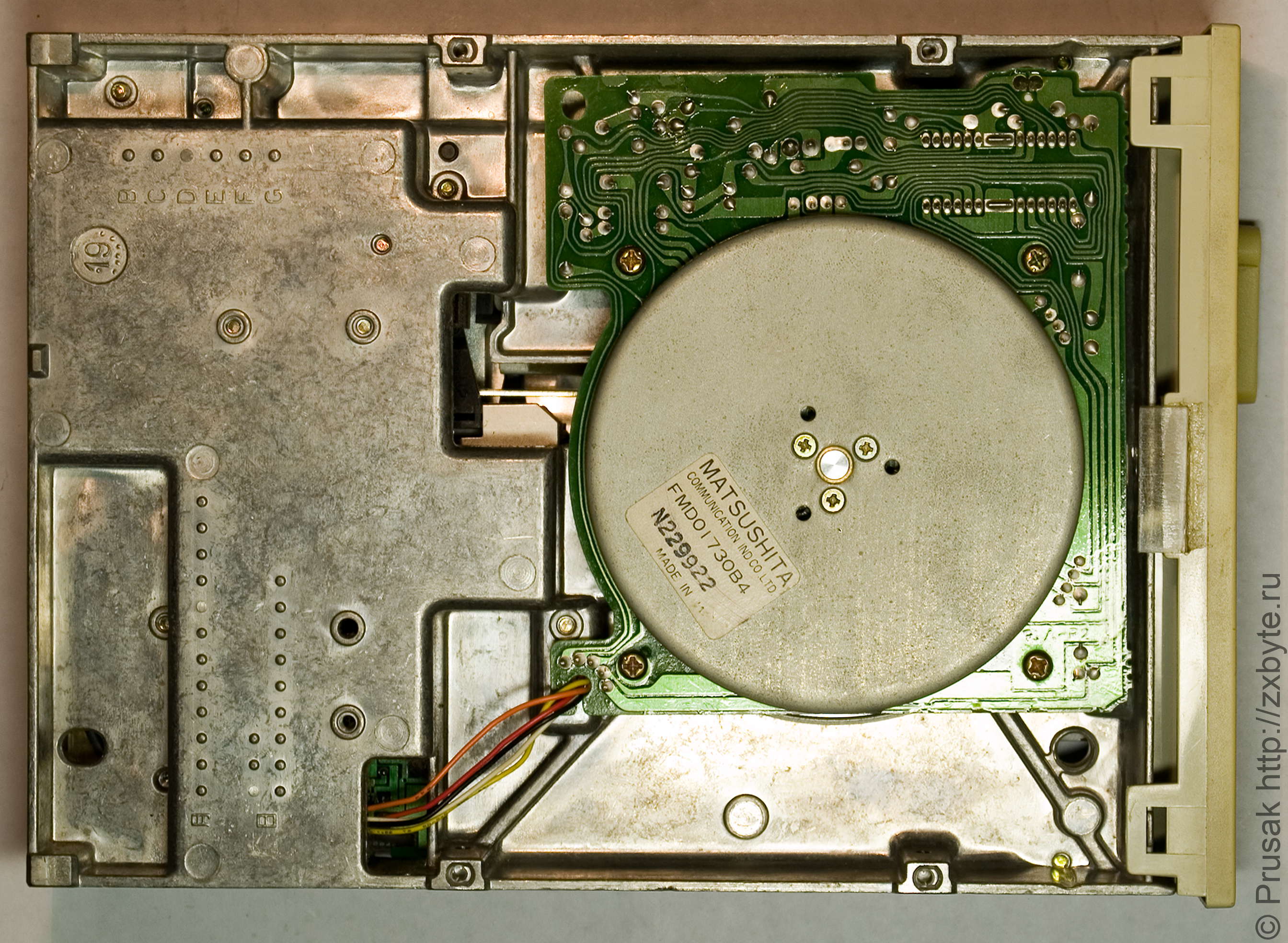

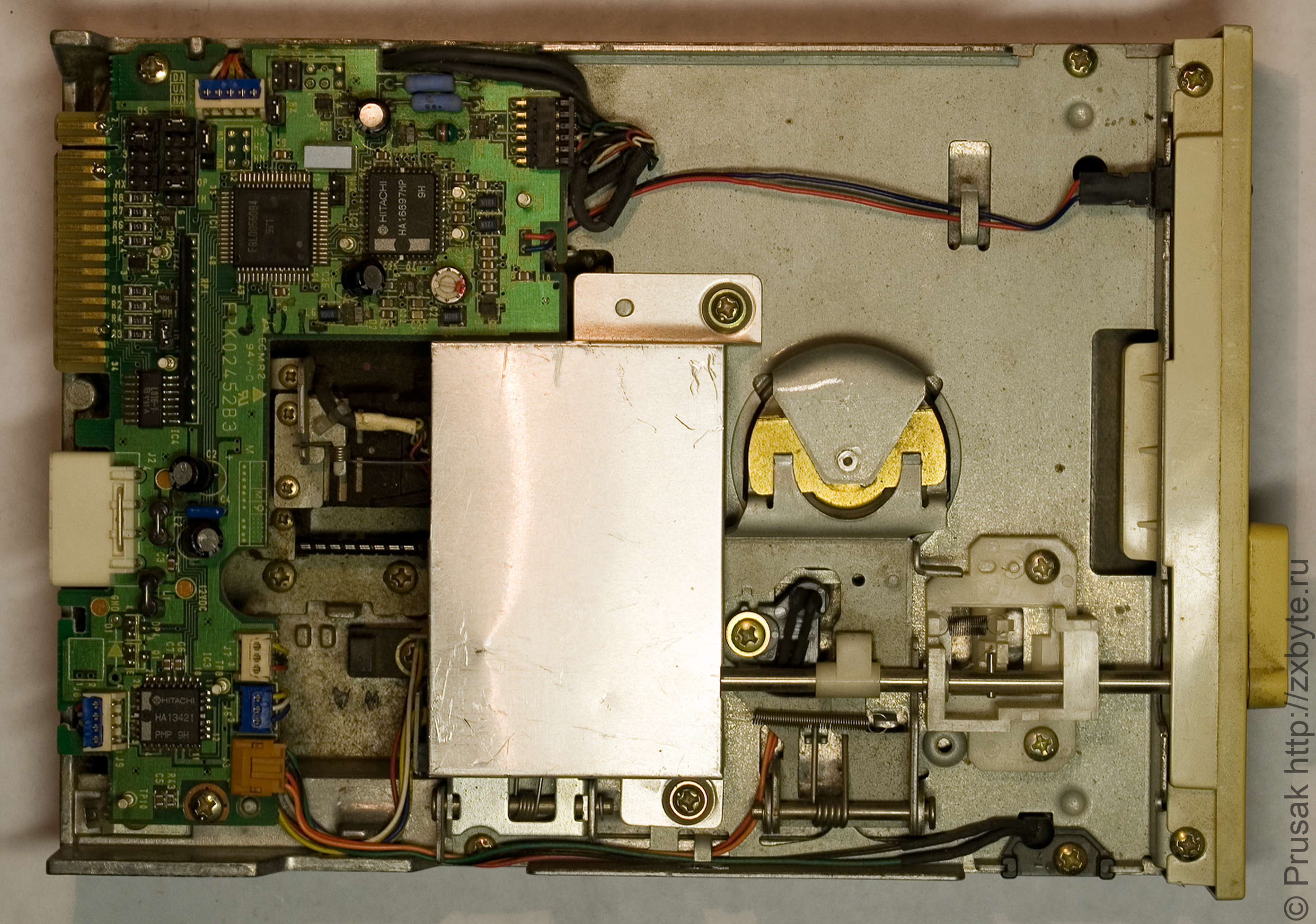

Фотогалерея

Panasonic JU-475-3

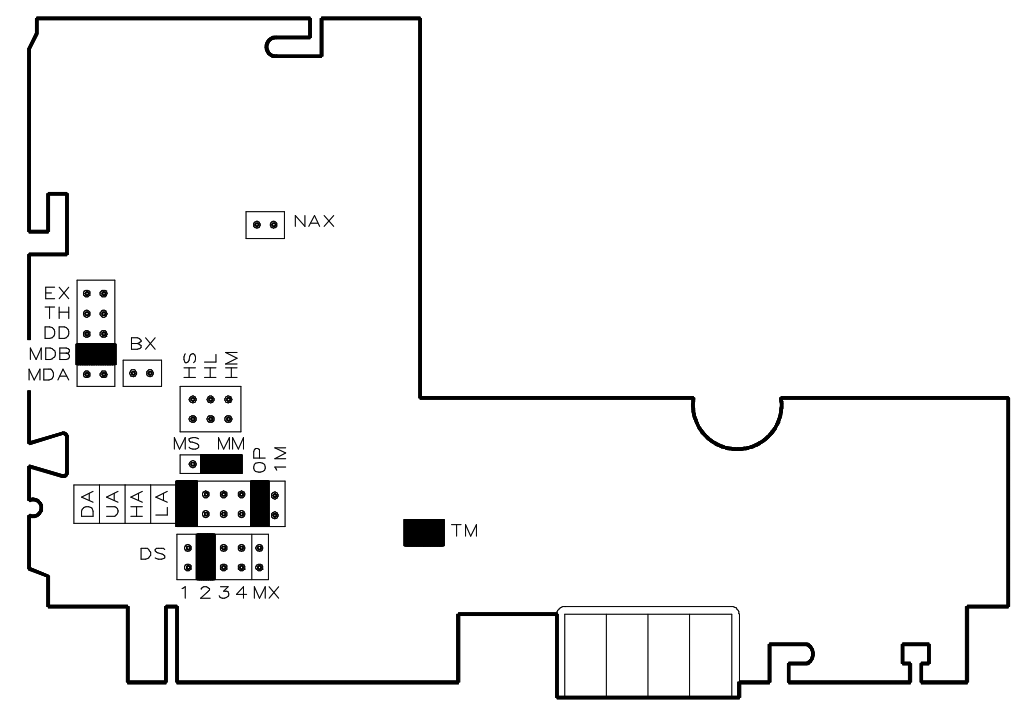

Перемычки на плате дисковода

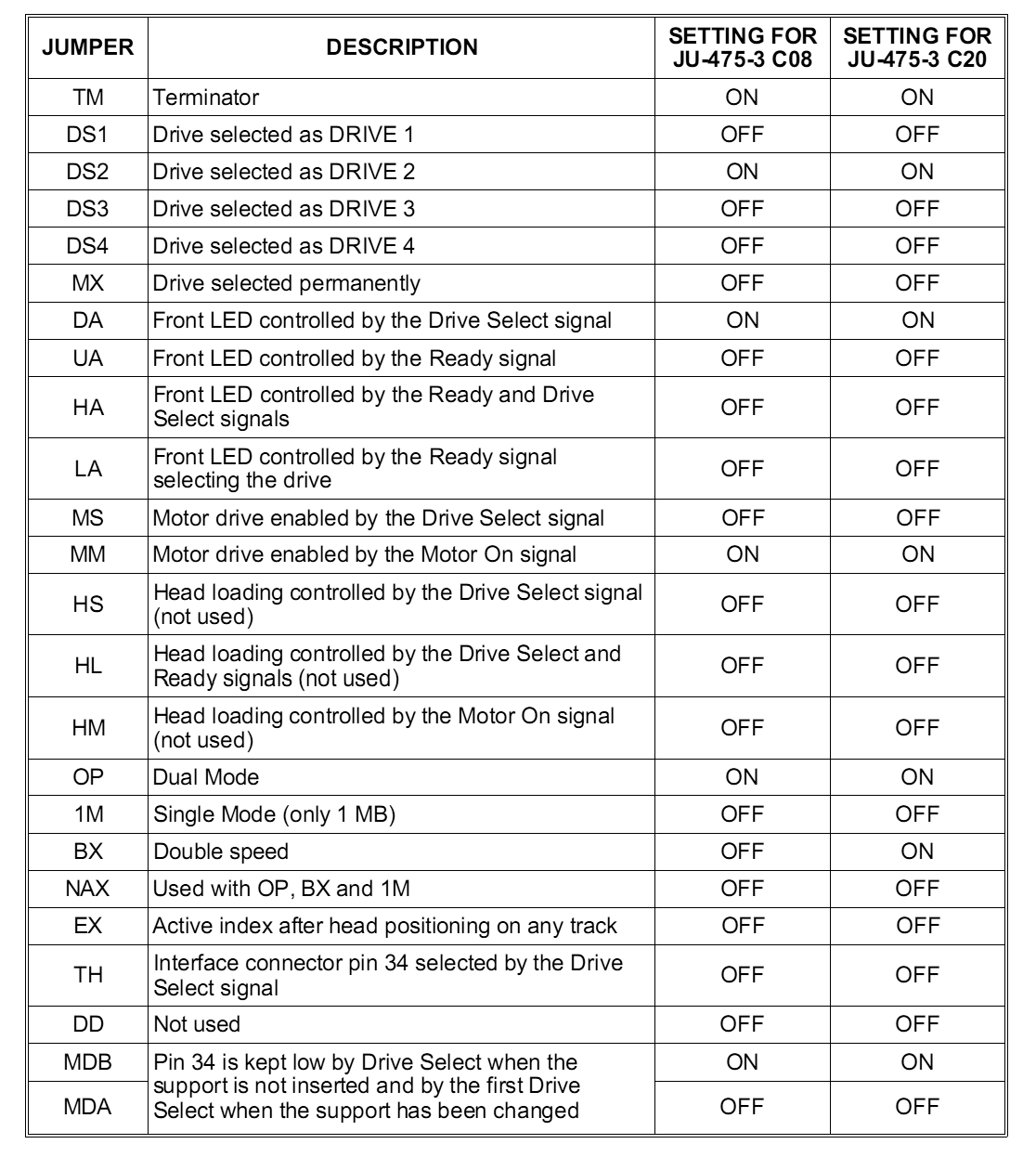

Описание перемычек

Перемычки на плате дисковода

Описание перемычек

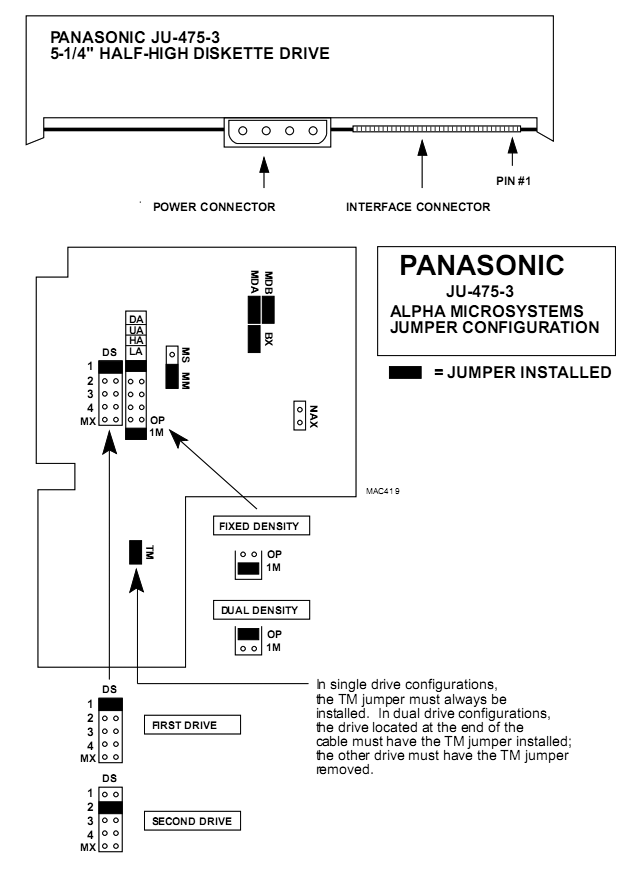

Ещё один вариант описания перемычек из другого источника:

Panasonic JU-475-3

Для переключения в режим DD важны две перемычки - BX и 1M.
Установкой перемычки BX задаётся скорость вращения диска для режима DD (300 об/мин). При снятой перемычке дисковод работает как "чистый" HD.
Перемычка 1M работает следующим образом: если она замкнута, то контакт 2 интерфейсного разъёма замыкается на общий провод, и дисковод работает только в режиме DD.
Если же перемычка снята, то на появляется возможность управлять режимом работы дисковода логическим уровнем сигнала на контакте 2 интерфейсного разъёма. Лог.1 включает режим HD. Лог.0 включает режим DD.

Итого для использования дисковода на ZX-Spectrum необходимо установить обе перемычки BX и 1M. Назначение остальных перемычек понятно из описания. Сами перемычки могут быть выставлены, например, как на фото ниже (дисковод при этом выставлен как Drive A):

Установка перемычек на Panasonic JU-475-3 для работы с ZX-Spectrum

Документация и прочая причастная литература

		Описание перемычек для некоторых моделей дисководов Toshiba, Panasonic, CanonToshiba ND04DT Toshiba ND08DE Panasonic JU-455-4 Panasonic JU-455-7 Canon MD5501-64 Panasonic JU-475-2 Panasonic JU-475-3 Panasonic JU-475-4 Panasonic JU-475-5 На английском
		Diskette Configuration GuideНа английском. Для 5-дюймовых дисководов Panasonic JU-472-2, JU-472-3, JU-472-4; Toshiba ND-0801; Epson SD-680L; Teac FD-55GFR.
