NEC FD1155C

1,2Мб HD дисковод с возможностью переключения в режим DD.

Дисковод довольно старый (описанный экземпляр произведен в сентябре 1986 года) и тяжёлый (1,4кг). Советские приводы и то легче. Имеет электромагнит для опускания головки на диск.

Фотогалерея

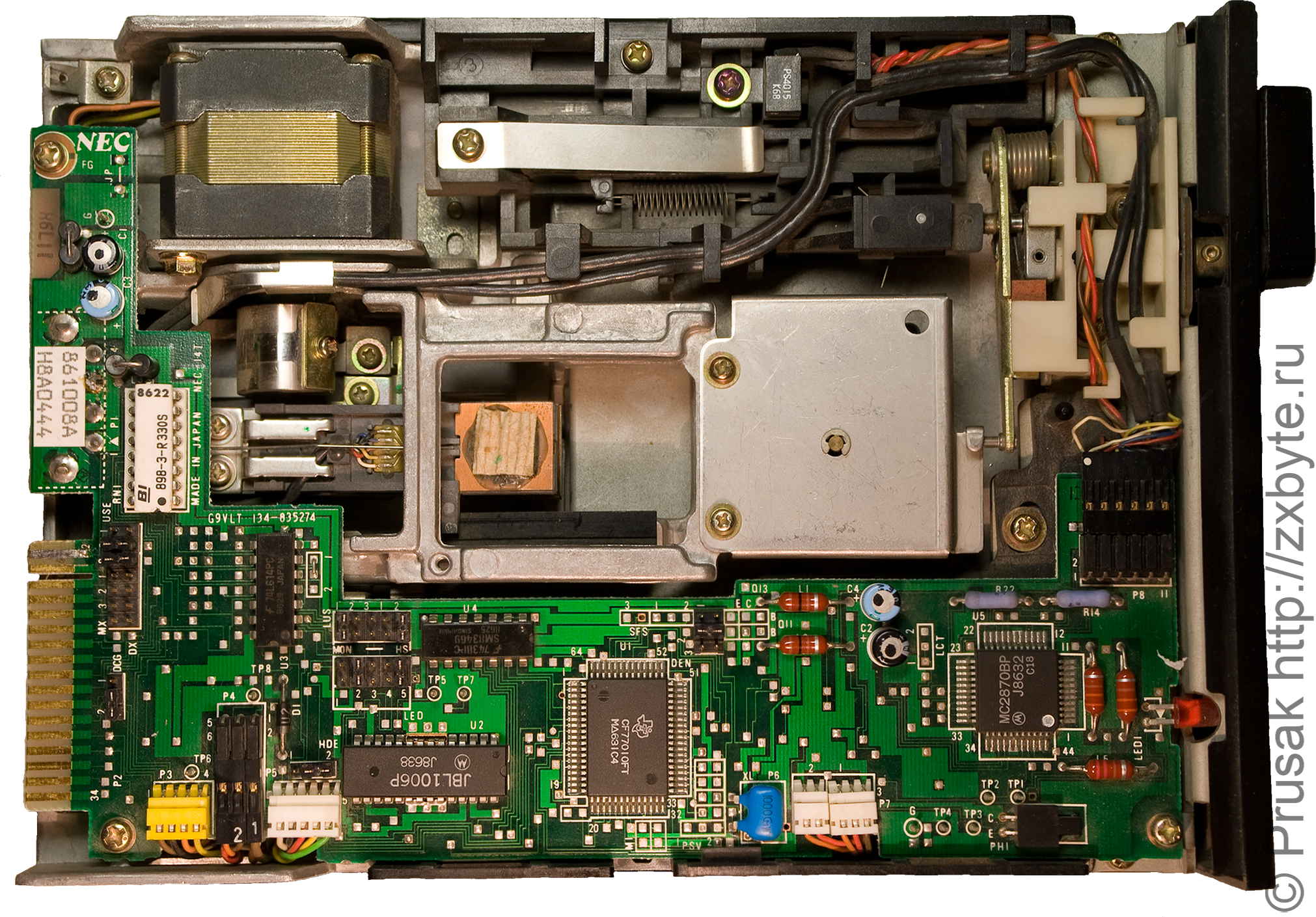

NEC FD1155C

Шильдик NEC FD1155C

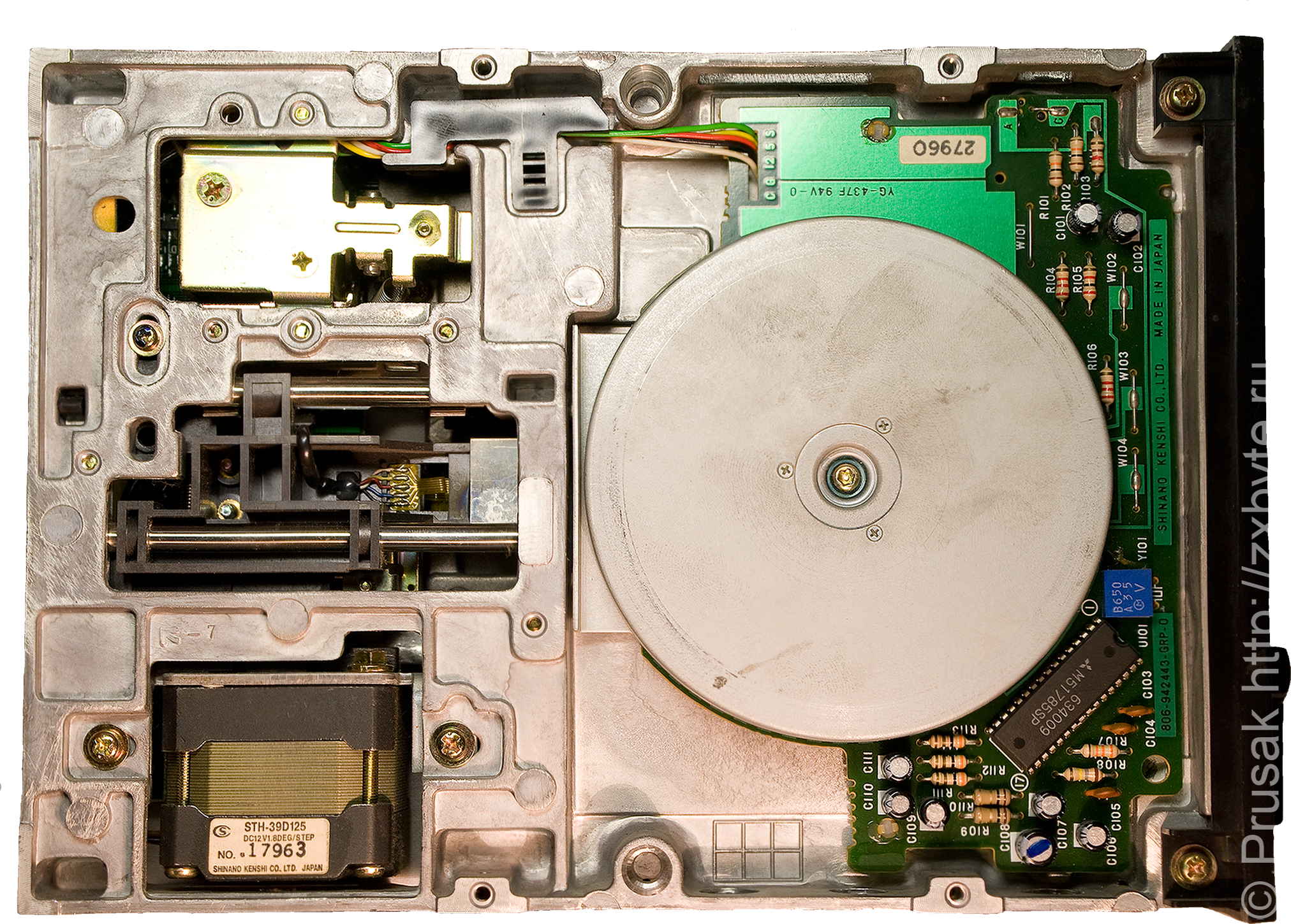

NEC FD1155C

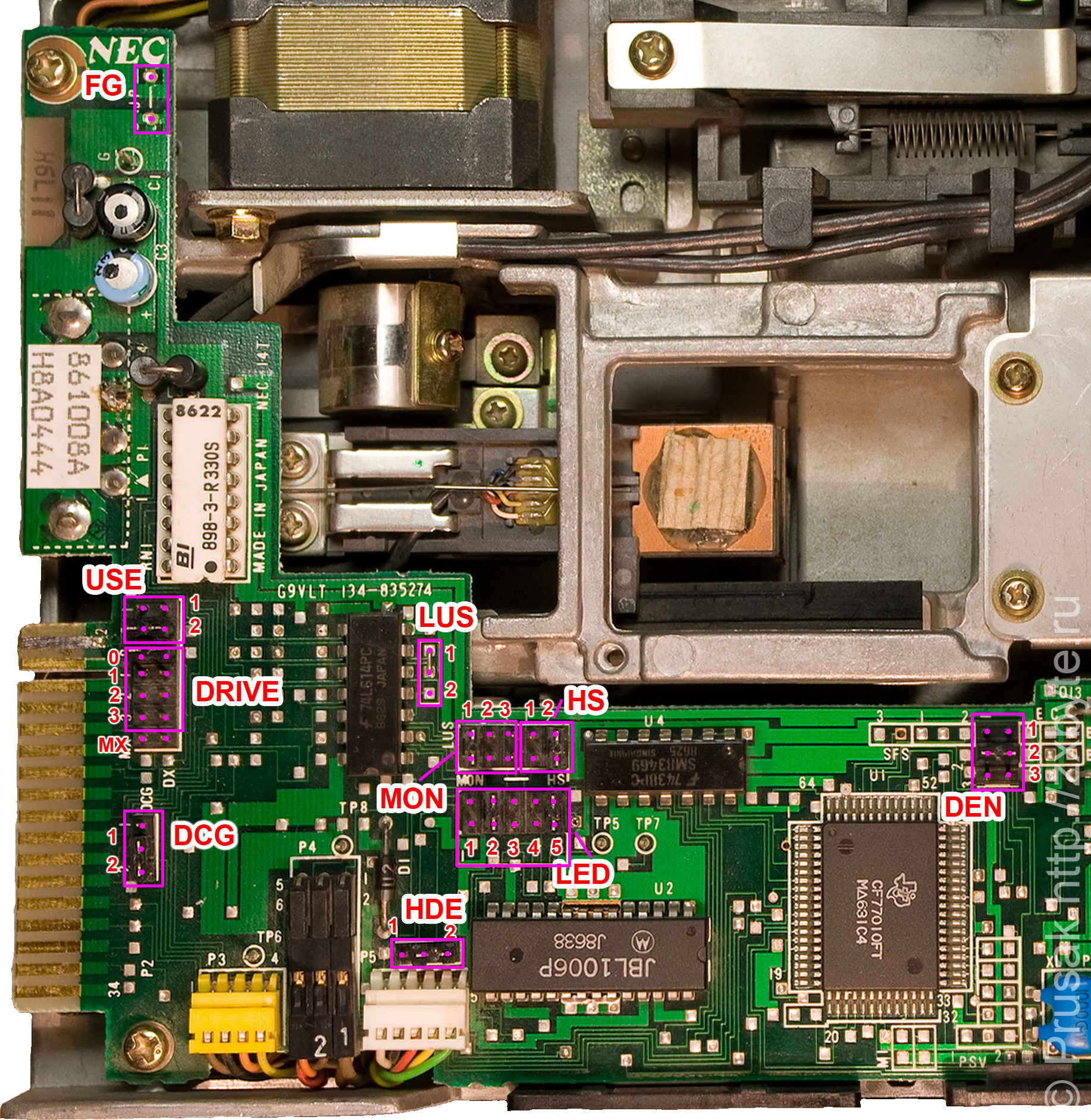

Перемычки дисковода NEC FD1155C

Подробную информации по всем перемычкам я не нашёл, поэтому даю описание тех, которые удалось определить, опираясь на документацию похожих моделей приводов и на метод "тыка" :)

Описание перемычек:

DRIVE - выбор накопителя (Drive A - Drive D). Соответственно перемычка 0 ставит накопитель как Drive A, перемычка 1 - как Drive B и т.д.

USE - управление магнитом для опускания головки на диск.

Перемычка должна быть установлена в положение 2. При установке в положение 1 или отсутствии перемычки электромагнит не работает, соответственно чтения/записи на диск не будет.

DCG - выбор назначения сигнала на выходе 34 интерфейсного разъёма:

1 - вырабатывается сигнал готовности привода (для работы на некоторых клонах ZX-Spectrum требуется именно этот сигнал, но для основной массы клонов сигнал не имеет значения, т.к. он просто-напросто никуда не подключен);
2 - вырабатывается сигнал Disk Change (при смене диска в приводе). Для подключения к PC на приводе нужно установить именно эту перемычку!

HDE - выбор режима DD/HD.

1 - намертво включает режим HD (360 об/мин диска), при этом положение перемычки DEN не играет никакой роли;
2 - включает возможность работы как в DD, так и в HD. Переключение между этими двумя режимами осуществляется сигналом на 2-м контакте интерфейсного разъёма дисковода. Полярность сигнала переключения задаётся перемычкой DEN:

DEN - определяет полярность сигнала включения режима HD/DD:

1 - HD при лог.1 на 2-м контакте интерфейсного разъёма, DD - при лог.0 на 2-м контакте интерфейсного разъёма;
2 - HD при лог.0 на 2-м контакте интерфейсного разъёма, DD - при лог.1 на 2-м контакте интерфейсного разъёма;
3 - всегда включен режим HD.

MON - определяет условия раскручивания диска в приводе:

1 - по сигналу Motor On;
2 - при условии загрузки головки (HS);
3 - по сигналу Drive 0 - Drive 3.
На практике привод нормально работает на ZX-Spectrum только при установке перемычки в положение 1.

HS - выбор состояния загрузки головки (?):

При работе привода с ZX-Spectrum положение перемычки (1 или 2) не играет никакой роли.

LED - управление загоранием светодиода на морде привода. Перемычек тут целых две:

1 и 4 - светодиод загорается при загрузке головки (Head Load);
1 и 5 - светодиод загорается при загрузке головки (Head Load) + активный сигнал Drive Select;
2 и 4 (а также 2 и 5) - светодиод загорается при активном сигнале Drive Select;
3 и 4 - светодиод загорается при выработке сигнала Ready;
3 и 5 - светодиод загорается при активном сигнале Drive Select + Ready;

LUS - назначение перемычки неизвестно. В данном экземпляре привода перемычка была жёстко запаяна в положение 1.

JP - замыкает корпус дисковода и "землю" схемы.

В данном экземпляре привода перемычка вообще не была задействована (не запаяны штыри для неё).

MX - назначение перемычки неизвестно.

Рядом с ней есть незапаянная перемычка DX.

Исходя из вышесказанного для подключения дисковода к ZX-Spectrum нужно установить следующую конфигурацию перемычек:
Drive - ставим по своему вкусу в зависимости от того каким "номером" подключен дисковод. Если он единстственный, то ставим в положение 0;
HS - пофигу.
DCG - лучше поставить в положение 1 на случай если у вас хитрый контроллер дисковода, который внезапно учитывает при своей работе сигнал готовности привода;
HDE - ставим в положение 2;
DEN - в положение 2 в том случае, если у вас контроллер BDI ничего не подаёт на 2-й контакт интерфейсного разъёма дисковода (или подаёт туда лог.1). Если контроллер выдаёт лог.0 на этот контакт, то ставим перемычку в положение 1.
MON - ставим в положение 1 (раскрутка диска по сигналу Motor On);
LED - ставим две перемычки в положения 2 и 5 (светодиод на морде привода будет загораться по сигналу Drive Select).

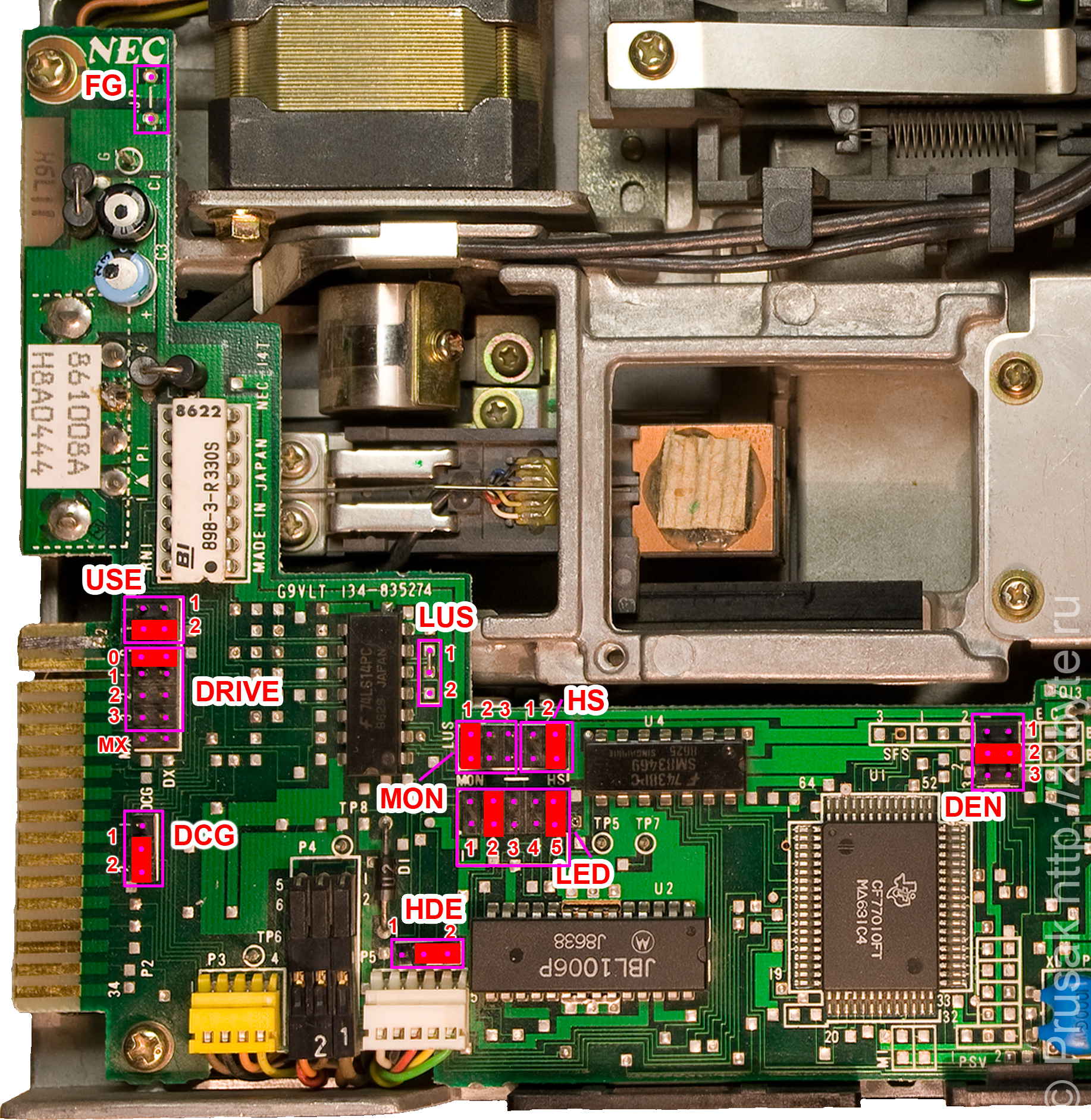

Перемычки могут быть выставлены, например, как на фото ниже (дисковод при этом выставлен как Drive A):

Конфигурация перемычек NEC FD1155C при подключении к ZX-Spectrum
