Дисковод Canon MD5501A

"Чистый" 1,2МБ HD дисковод. В режим DD не переключается. Соответственно с ZX-Spectrum не работает.

Диск задвигается и выдвигается наподобие как в CD-приводе. Всё происходит очень мягко и без лишнего шума. Поражает качество изготовления привода - всё сделано очень аккуратно.

Фотогалерея

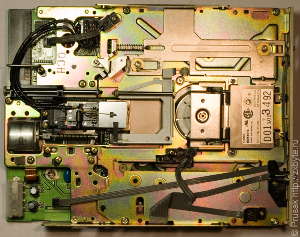

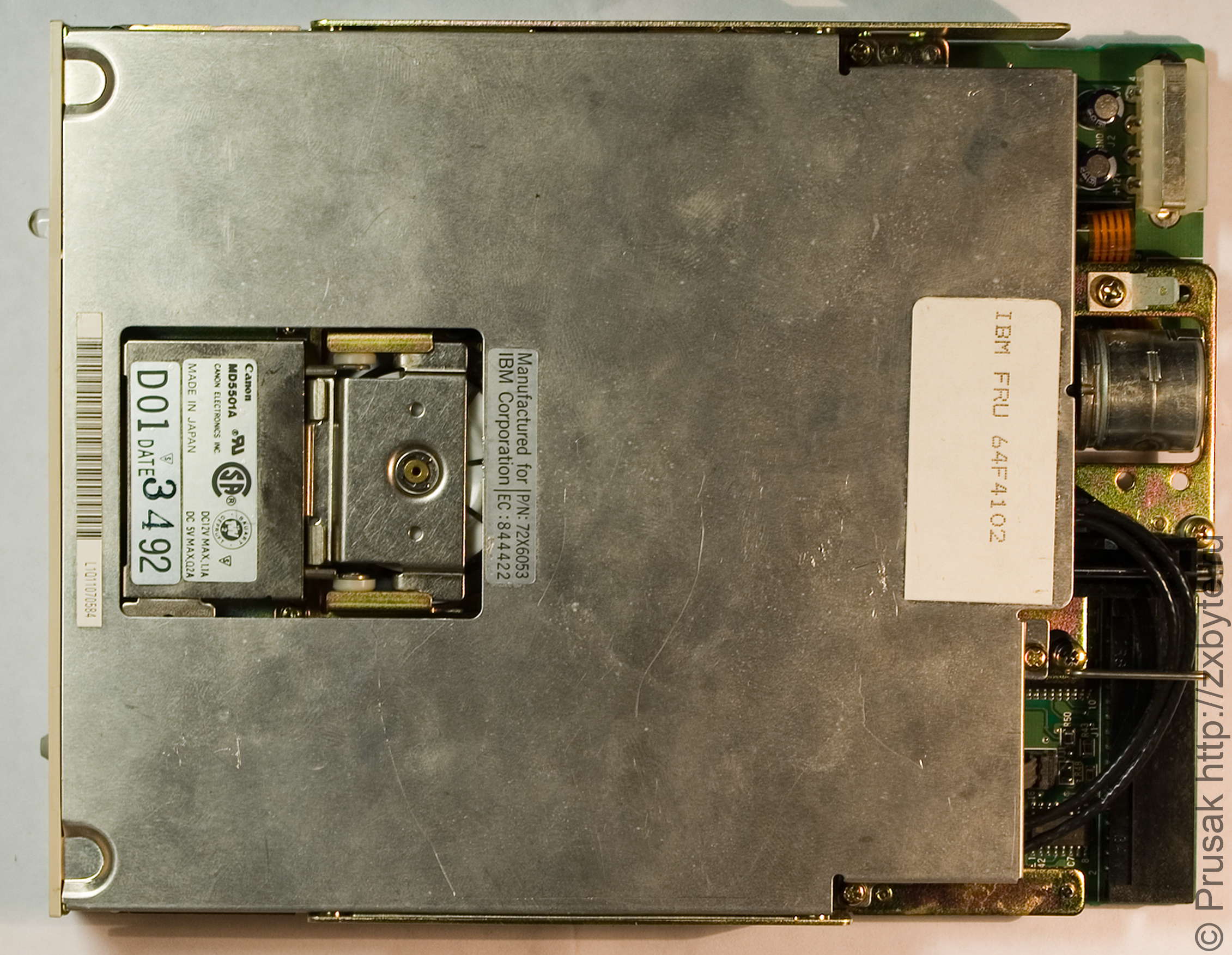

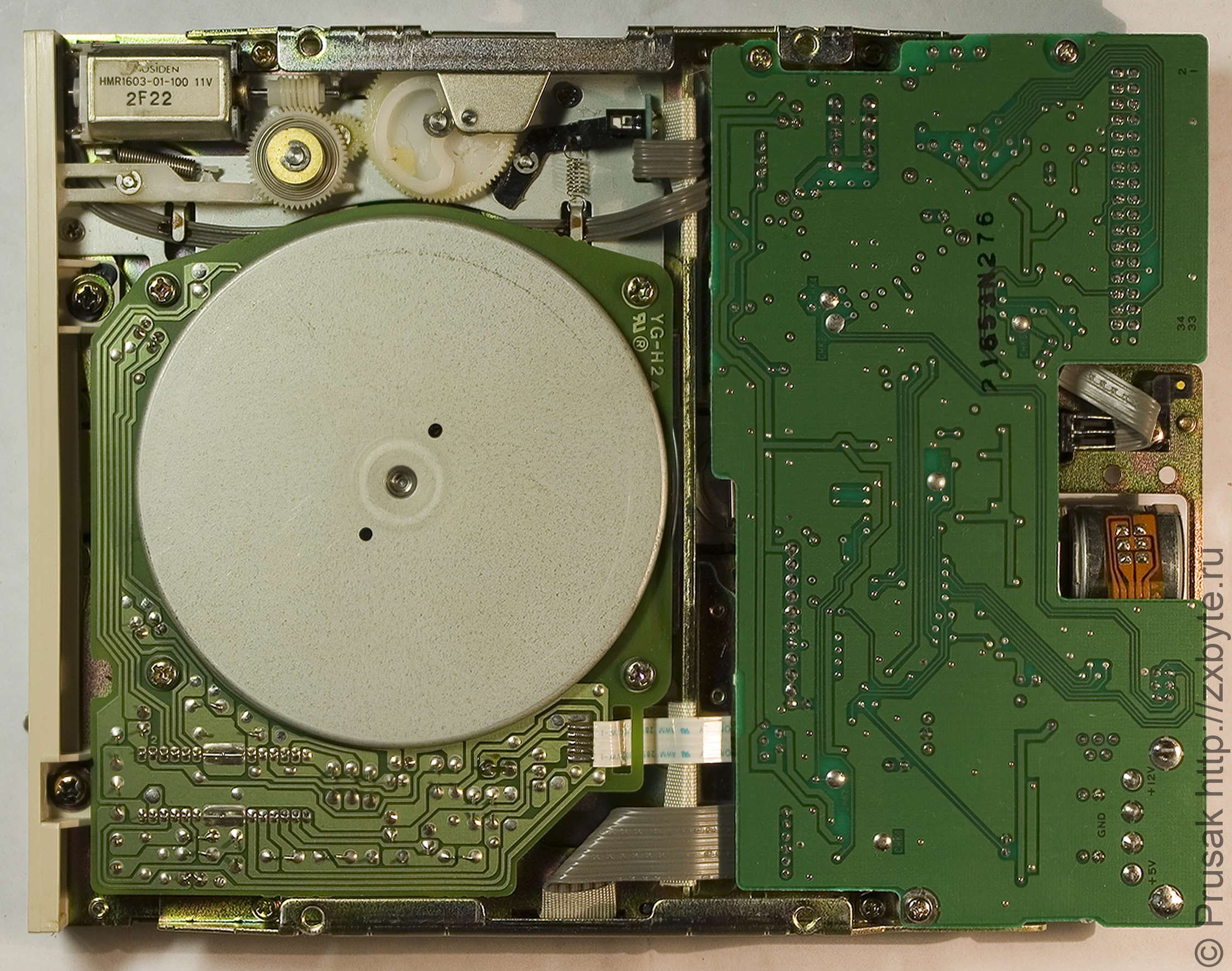

Canon MD5501A

Т.к. дисковод не поддерживает режим DD и, соответственно, скорость вращения диска в 300 об/мин, плата сервопривода не имеет контакта для переключения скорости вращения диска. Однако плата построена на основе микросхемы M51785SP, которая таки умеет понижать скорость вращения с 360 до 300 об/мин.

Такие же микросхемы стоят в дисководах Teac:

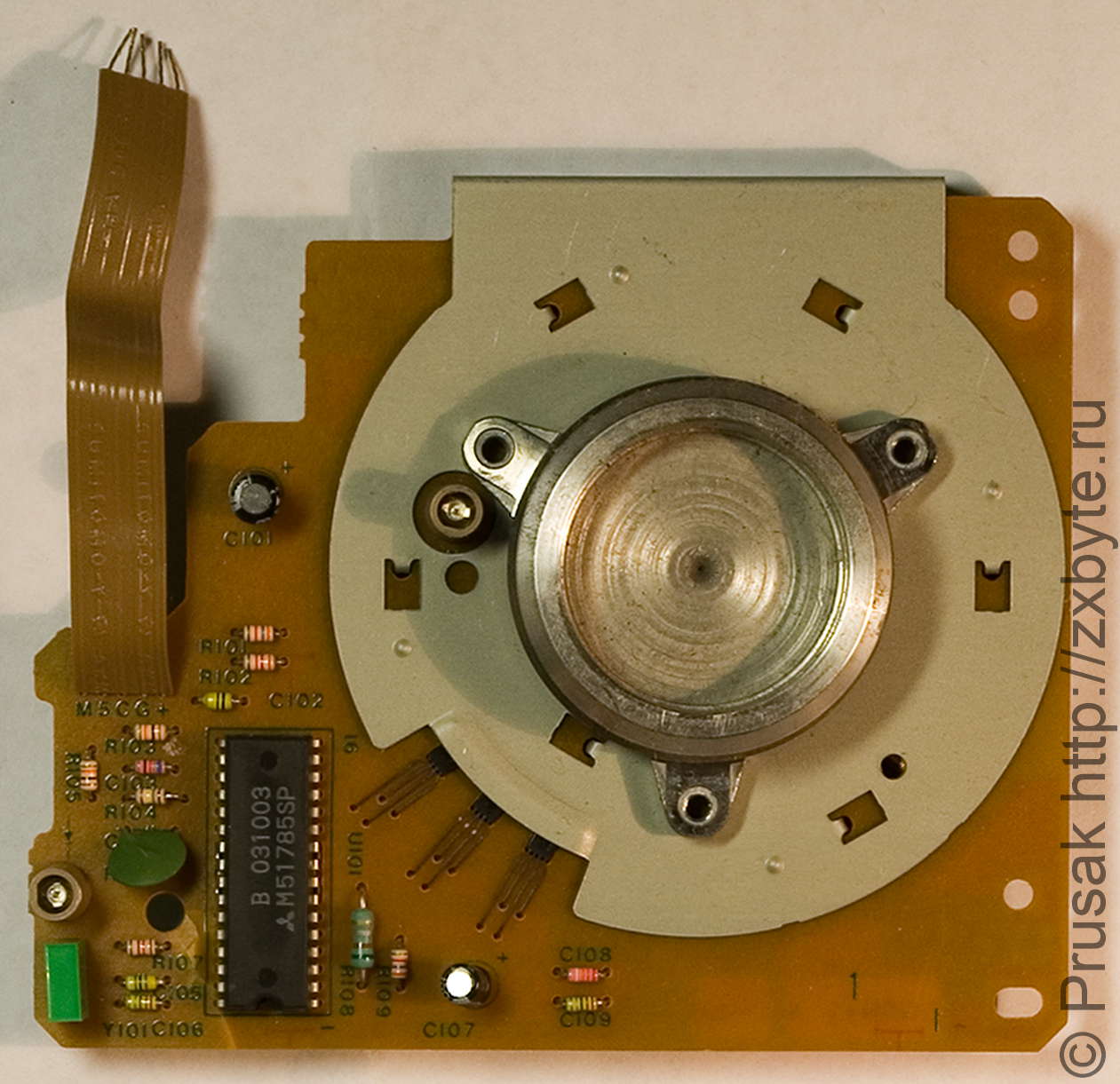

Плата сервопривода дисковода Teac

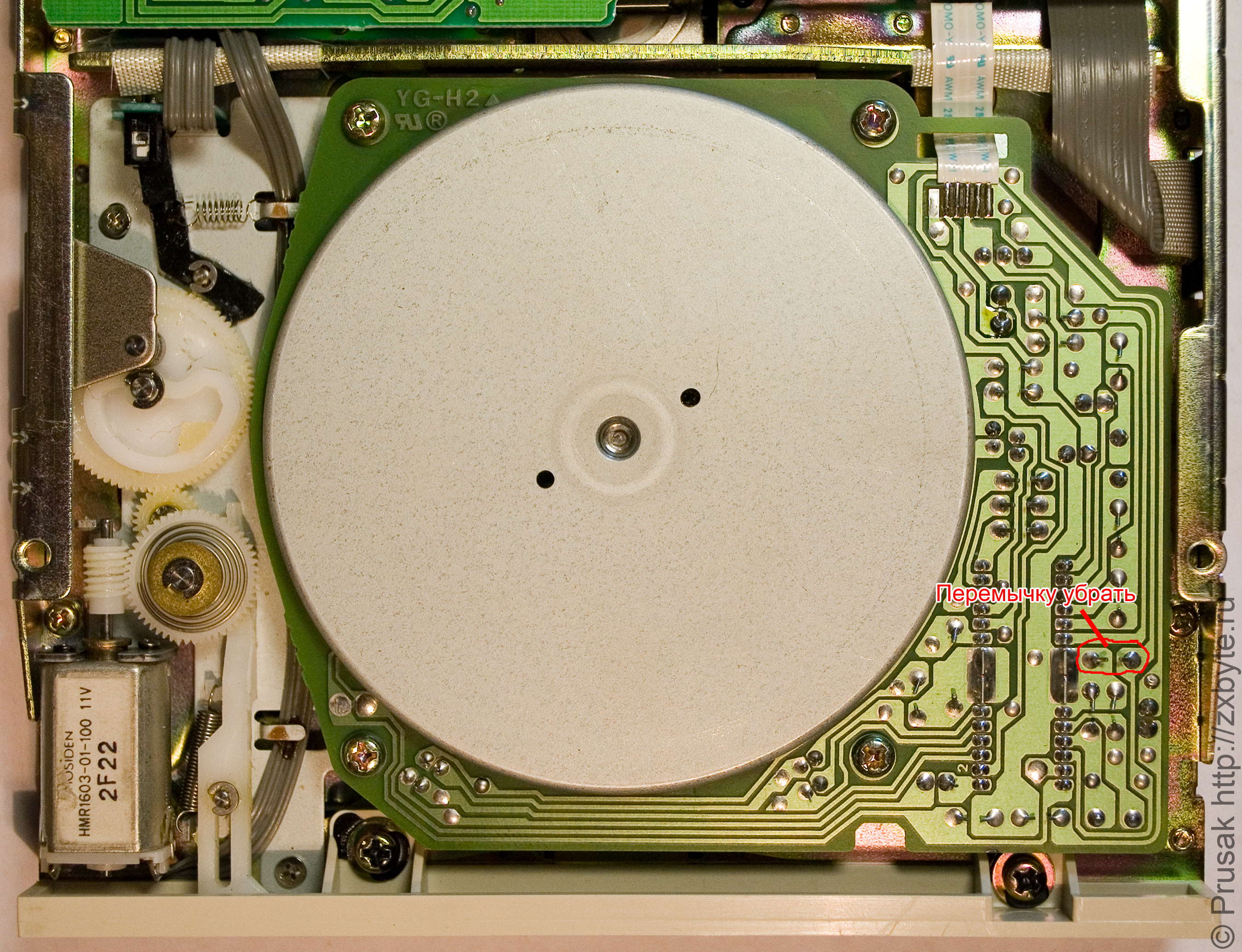

30-й вывод микросхемы является входом для управления скоростью вращения диска. Лог.0 задаёт скорость 360 об/мин, а лог.1 - 300 об/мин. В плате дисковода MD5501A вывод 30 просто замкнут на общий провод перемычкой. Для переключения платы в режим 300 об/мин надо перемычку убрать:

Canon MD5501A

И подать на 30-й вывод микросхемы +5В через резистор сопротивлением несколько кОм. Скорость вращения диска понизится до 300 об/мин.

Если внимательно посмотреть на плату, видно, что она таки рассчитывалась на двухрежимную работу, но элементы, необходимые для этого, не установлены.

И ещё, если вдруг придётся откручивать "блин" с платы, необходимо помнить, что он прикручен потайным винтом с левой резьбой! И откручивать винт надо по часовой стрелке! И вообще этот винт можно легко "скрутить", т.к. он вдобавок застопорен от самооткручивания.

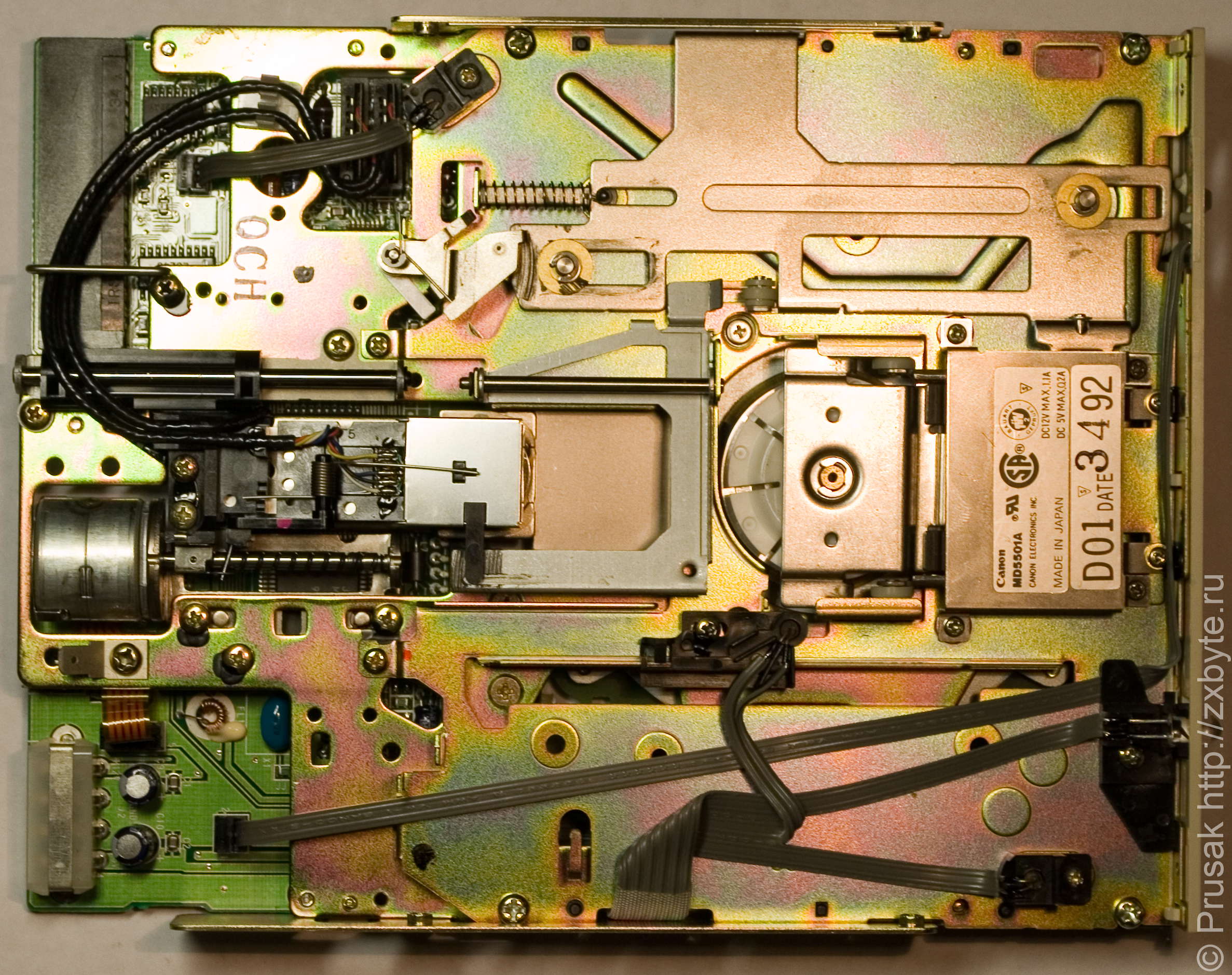

Canon MD5501A

Однако понижение скорости не помогло. Дисковод на Спектруме так и не заработал. При понижении скорости микросхема контроллера в дисководе перестаёт определять дискету. Вероятнее всего распознавание вдобавок ведётся по временным промежуткам между индексными импульсами.

По идее переключение режимов должно делаться через вывод 2 интерфейсного разъёма, но в дисководе этот вывод вообще не используется - к нему не идут проводники на печатной плате. С перемычками на плате дисковода тоже негусто. Есть какие-то три штуки, но их замыкание/размыкание в различных комбинациях ничего не меняет в работе привода.

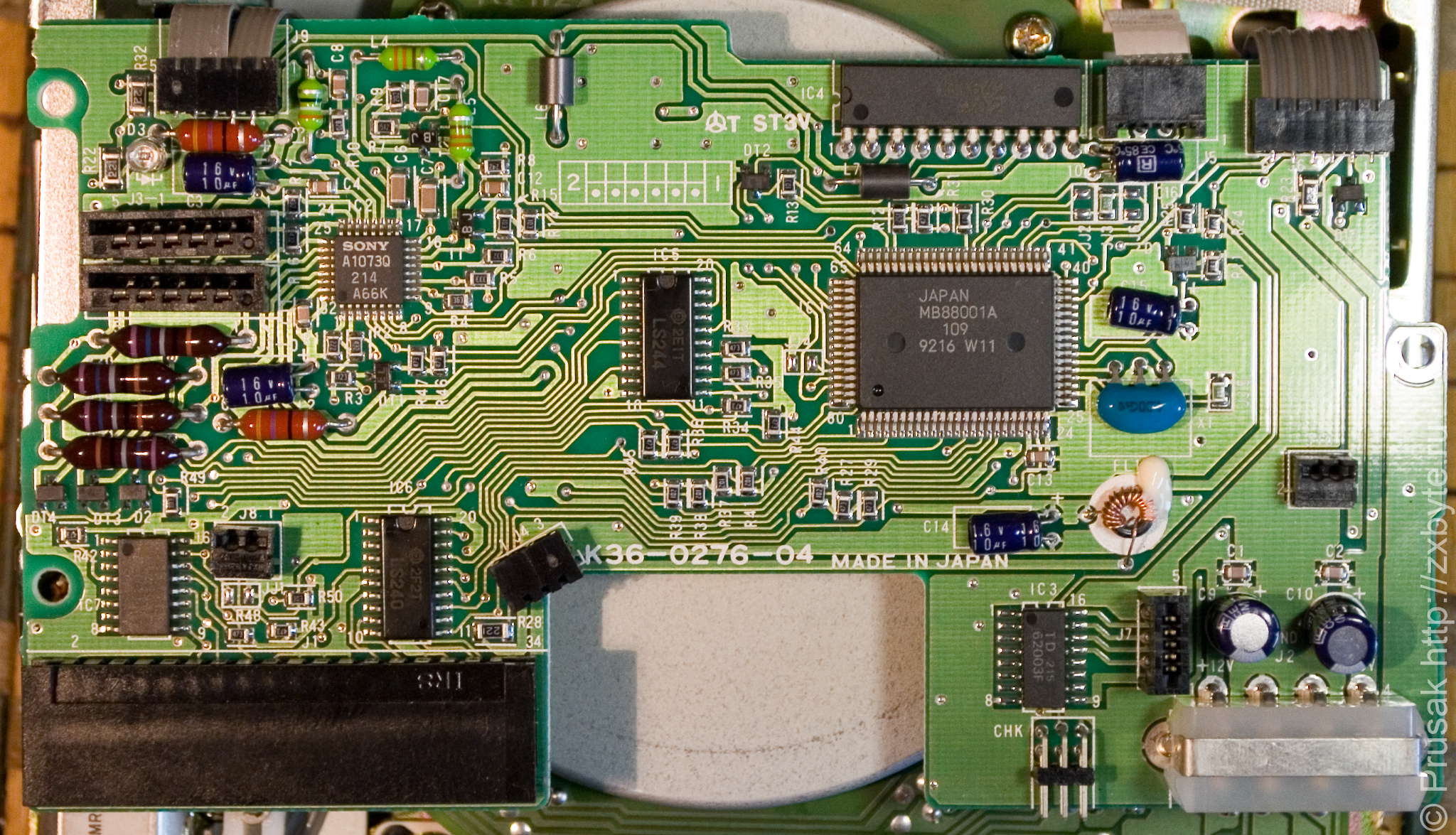

Плата дисковода Canon MD5501A

Контроллер выполнен на микросхеме MB88001A. Можно предположить, что она может иметь какой-нибудь вход для переключения режимов DD/HD, но, к сожалению, по этой микросхеме нет никакой информации. Так что вопрос использования дисковода Canon MD5501A на ZX-Spectrum остаётся актуальным.
