NEC FD1157C

1,2Мб HD дисковод с возможностью переключения в режим DD.

Фотогалерея

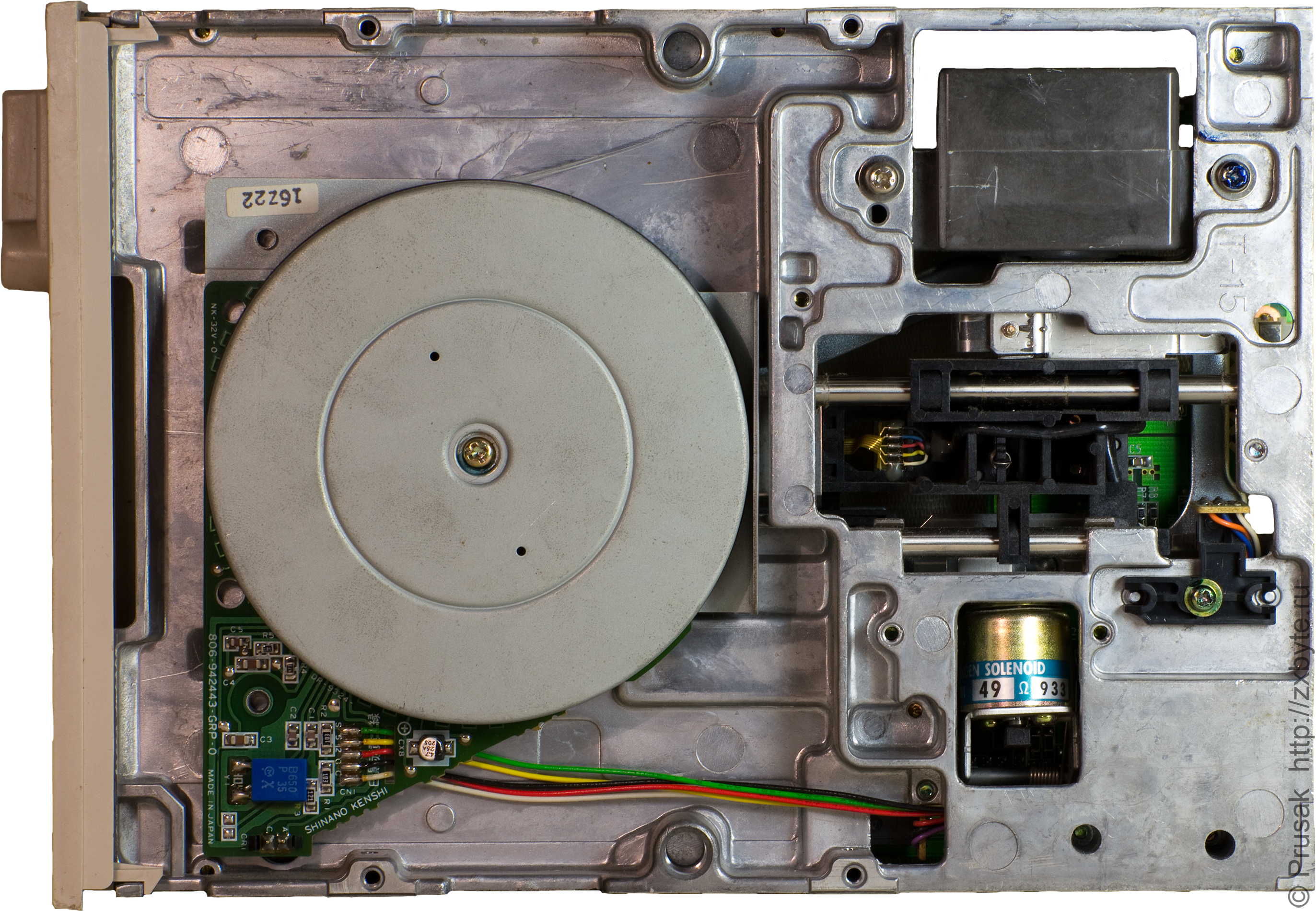

NEC FD1157C

Шильдик NEC FD1157C

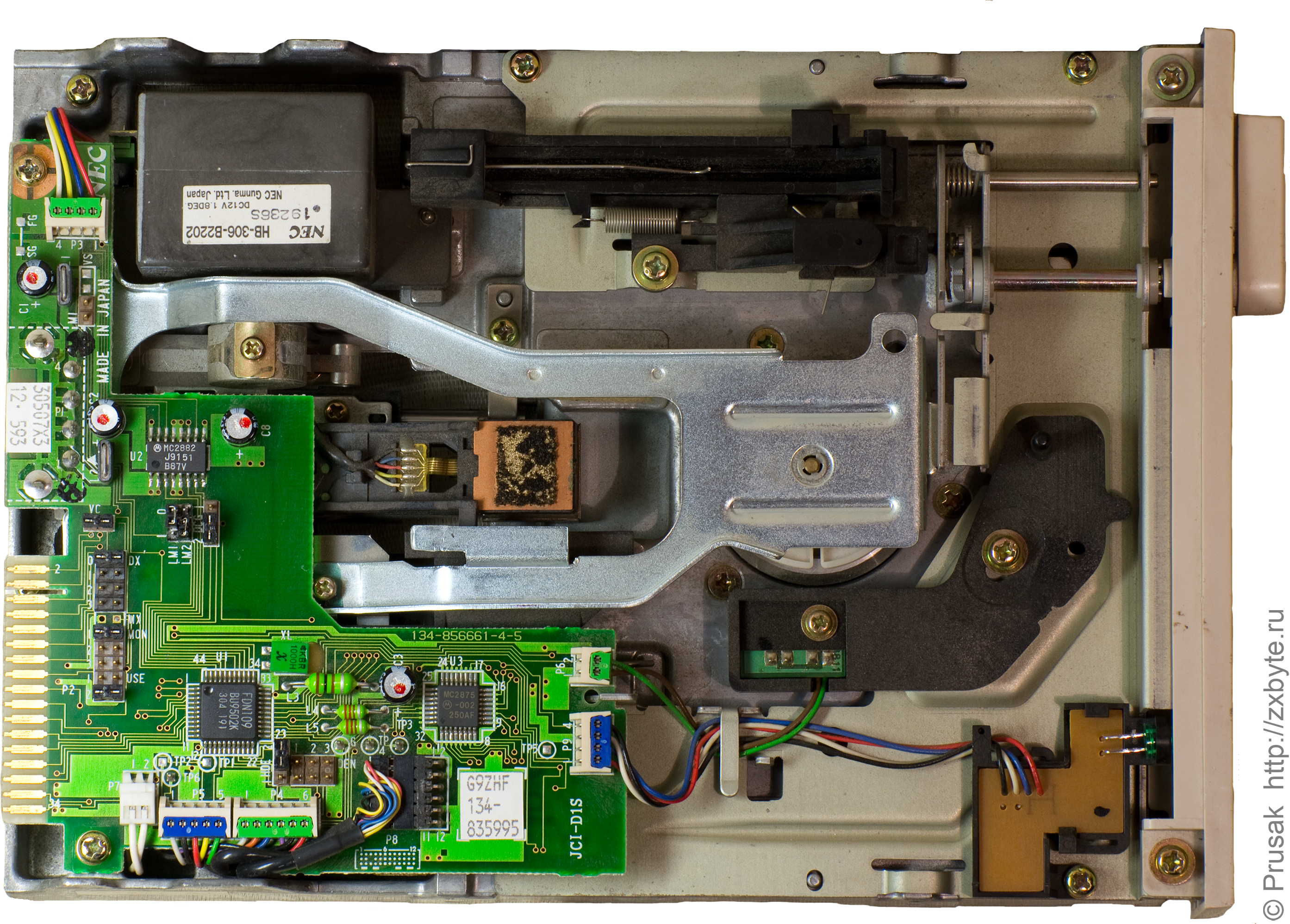

NEC FD1157C

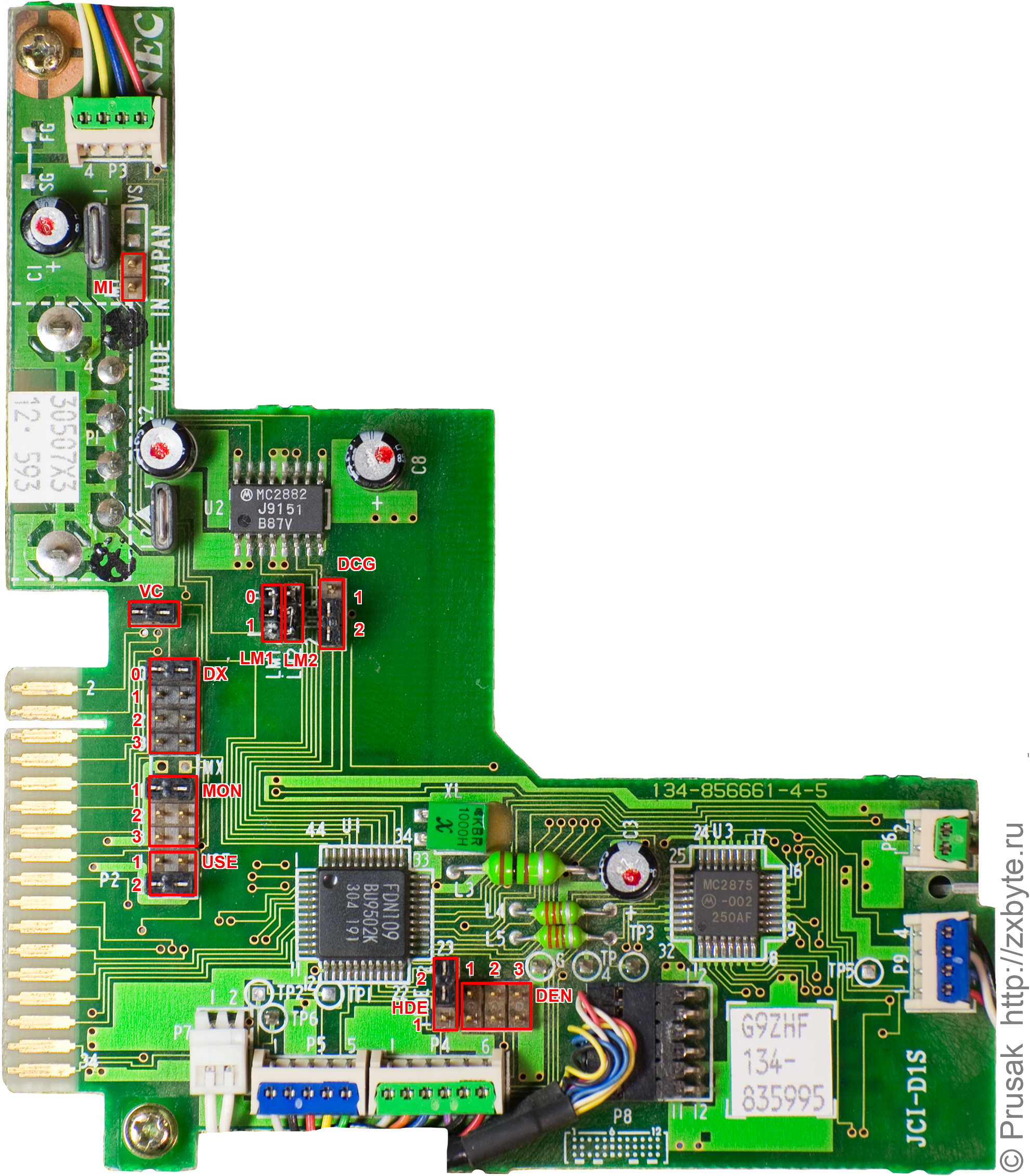

Перемычки дисковода NEC FD1157C

Описание некоторых перемычек:

DX - выбор накопителя (Drive A - Drive D). Соответственно перемычка 0 ставит накопитель как Drive A, перемычка 1 - как Drive B и т.д.

USE - управление магнитом для опускания головки на диск.

Перемычка должна быть установлена в положение 2. При установке в положение 1 или отсутствии перемычки электромагнит не работает, соответственно чтения/записи на диск не будет.

DCG - выбор назначения сигнала на выходе 34 интерфейсного разъёма:

1 - вырабатывается сигнал готовности привода (для работы на некоторых клонах ZX-Spectrum требуется именно этот сигнал, но для основной массы клонов сигнал не имеет значения, т.к. он просто-напросто никуда не подключен);
2 - вырабатывается сигнал Disk Change (при смене диска в приводе). Для подключения к PC на приводе нужно установить именно эту перемычку!

HDE - выбор режима DD/HD.

1 - намертво включает режим HD (360 об/мин диска), при этом положение перемычки DEN не играет никакой роли;
2 - включает возможность работы как в DD, так и в HD. Переключение между этими двумя режимами осуществляется сигналом на 2-м контакте интерфейсного разъёма дисковода. Полярность сигнала переключения задаётся перемычкой DEN:

DEN - определяет полярность сигнала включения режима HD/DD:

На практике у меня при установленной в любое положение перемычке DEN включался режим HD при лог.1 на 2-м контакте интерфейсного разъёма, DD - при лог.0 на 2-м контакте интерфейсного разъёма;
Если удалить вообще перемычку DEN, то дисковод работает только в режиме DD.

MON - определяет условия раскручивания диска в приводе:

1 - по сигналу Motor On;
2 - при условии загрузки головки;
3 - по сигналу Drive 0 - Drive 3.
На практике привод нормально работает на ZX-Spectrum только при установке перемычки в положение 1.

VC - назначение перемычки неизвестно.

Дисковод работает только если перемычка установлена.

LM1, LM2 - назначение перемычек неизвестно.

MI - назначение перемычки неизвестно.

Исходя из вышесказанного для подключения дисковода к ZX-Spectrum нужно установить следующую конфигурацию перемычек:
DX - ставим по своему вкусу в зависимости от того каким "номером" подключен дисковод. Если он единстственный, то ставим в положение 0;
DCG - лучше поставить в положение 1 на случай если у вас хитрый контроллер дисковода, который внезапно учитывает при своей работе сигнал готовности привода;
HDE - ставим в положение 2;
DEN - убираем вообще.
VC - устанавливаем.
MON - ставим в положение 1 (раскрутка диска по сигналу Motor On);

Перемычки могут быть выставлены, например, как на фото ниже (дисковод при этом выставлен как Drive A):

Возможная конфигурация перемычек NEC FD1157C при подключении к ZX-Spectrum
