Звук

Помимо обычной ZX-пищалки в "Байте" есть свой музыкальный синтезатор - КР580ВИ53.

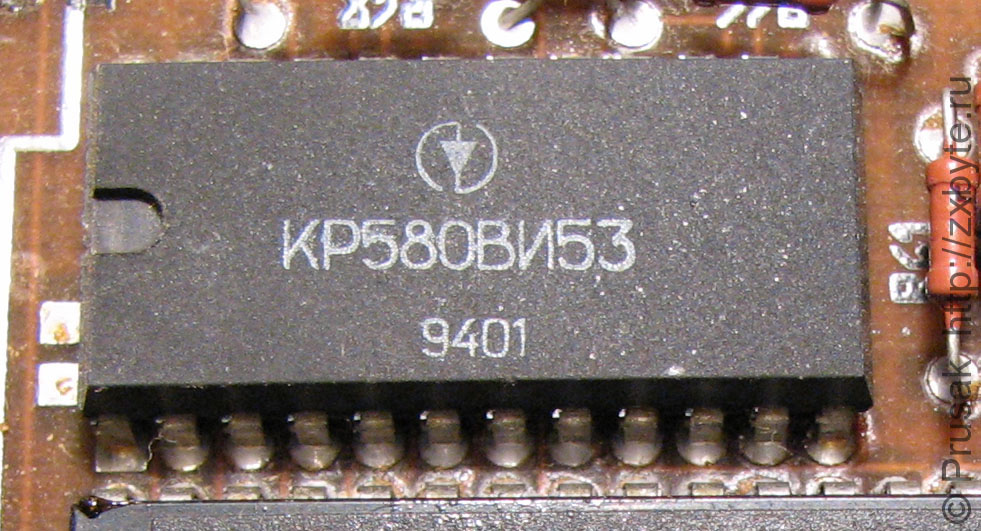

КР580ВИ53 в роли звукового синтезатора компьютера «Байт.

Микросхема поддерживает три звуковых канала, которые микшируются в один моно-сигнал.

Включение микросхемы КР580ВИ53 в «Байте»

Что же касается программного обеспечения для этой микросхемы, мне известно, что музыка для ВИ53 есть в следующих программах:

Интро-заставка к программе "художник";

Встроенный в ПЗУ тест для "Байта";

Программа ww для Байт-01;

Тест для Байт-01 (находится на системной дискете с CP/M).

Ещё два музыкальных фрамента (песня "Валенки" и "Музыкальный фрагмент" Ф.Шуберта) можно послушать, если набрать программу из статьи "Трёхголосный синтезатор звука в 'Байте'" из журнала "Радиолюбитель. Ваш компьютер".

Звук выводится как на встроенный динамик, так и на RGB-выход. При использовании процедур из ПЗУ "Байта" для работы с лентой, звук дублируется на встроенный динамик.

Интересная особенность КР580ВИ53 - при включении питания все три её канала устанавливаются в режим 3 (деление тактовой частоты) с коэффициентом деления 5602. При этом на выходах КР580ВИ53 будет частота 624,7 Гц. Это и есть то самое "пищание" из динамика при включении компьютера. Соответственно КР580ВИ53 приходится глушить, чтобы динамик противно не пищал. Для этого в прошивке бейсика для Байта есть специальная подпрограмма. И то, что при включении компьютера слышно гудение динамика на доли секунды - результат работы этой подпрограммы.

В ПЗУ "Байта" при сбросе глушение производится следующим способом:

      LD A,#3A     ;начальное значение байта конфигурации синтезатора
      LD BC,#03EE  ;для глушения посылаем три байта в порт конфигурации #EE синтезатора
#005F OUT (C),A    ;посылаем значение в порт
      ADD A,#40    ;следующее значение байта конфигурации
      DEC B        ;уменьшаем счётчик байтов
      JR NZ,#005F

Вопрос с глушением КР580ВИ53 актуален при расширении "Байта" до 128К (когда вместо "родных" ПЗУ ставится собственное) и при подключении контроллера дисковода.

К примеру, вот так отключают ВИ53 при расширении памяти до 128К с заменой "родного" ПЗУ:

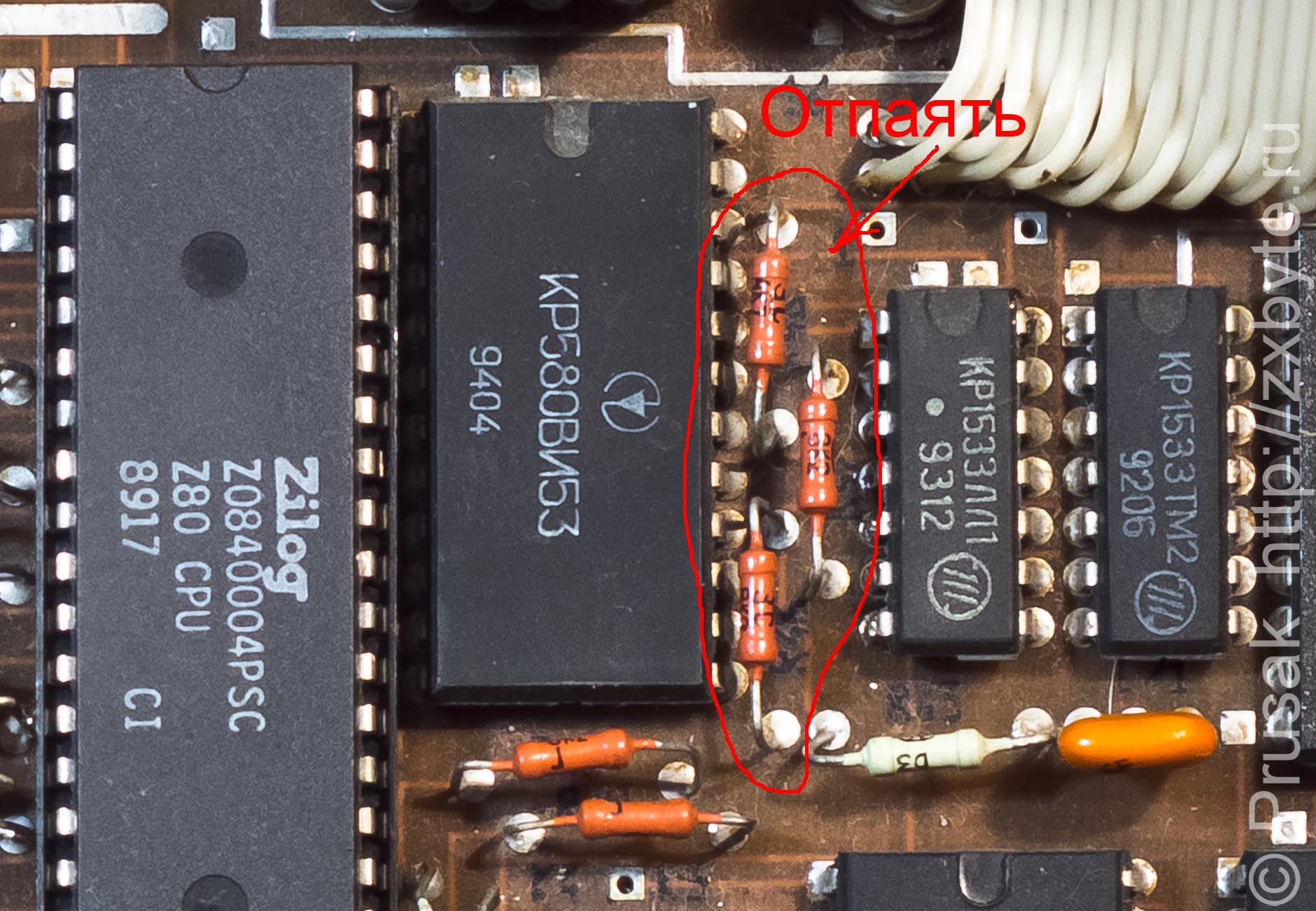

Отключение ВИ53 при расширении памяти «Байта»

Эти резисторы можно удалить для отключения КР580ВИ53

Адреса портов, по которым можно программировать синтезатор, находятся на странице с картой портов "Байта".
