Плата, комплектующие и схемотехника компьютера

Компьютер собран на одной плате:

Компьютер «Байт» со снятой клавиатурой

Панорамная фотография платы компьютера «Байт» в большом разрешении (внимание, размер файла 6,5МБ!)

Плата компьютера «Байт»

Плата многослойная. На верхней и нижней сторонах платы дорожек почти нет. На фото внизу нижняя сторона платы. Видно, что под верхним слоем текстолита находятся дорожки.

Кусок платы «Байта», вид на сторону пайки

Плата компьютера состоит из восьми слоёв. Два слоя - это верх и низ платы, и 6 слоёв внутри. В подтверждение можно посмотреть на участок платы возле ВЧ-кодера. Слои нумеруются цифрами от 1 до 8 (на фотографиях ВЧ-кодер отпаян с платы для удобства съёмки):

В этом месте платы слои нумеруются цифрами от 1 до 8. Чётко видны цифры с номерами крайних слоёв 1 и 8.

Если смотреть плату на просвет, то видны остальные номера слоёв, расположенные в глубине платы.

Нумерация слоёв платы, если смотреть на просвет

Платы компьютеров в зависимости от года производства могли незначительно отличаться. Например, в ранних экземплярах компьютера (например, 1992 года) шлейфы клавиатуры выполнены на разъёмах, и их можно при ремонте компьютера легко отсоединить от платы.

Шлейф клавиатуры «Байта» с разъёмом

Хотя обычно были просто впаяны в плату:

Шлейф клавиатуры «Байта», впаянный в плату

Достоверно мне неизвестно, чем это было вызвано. Вполне возможно, что в целях удешевления стоимости компьютера. Но более очевидной мне кажется версия, что от тряски такой разъём мог расстыковаться, и, чтобы избежать лишних обращений в гарантийные мастерские, разработчики пошли по пути отказа от разъёмных соединений внутри устройства.

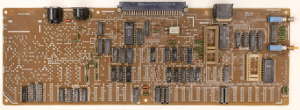

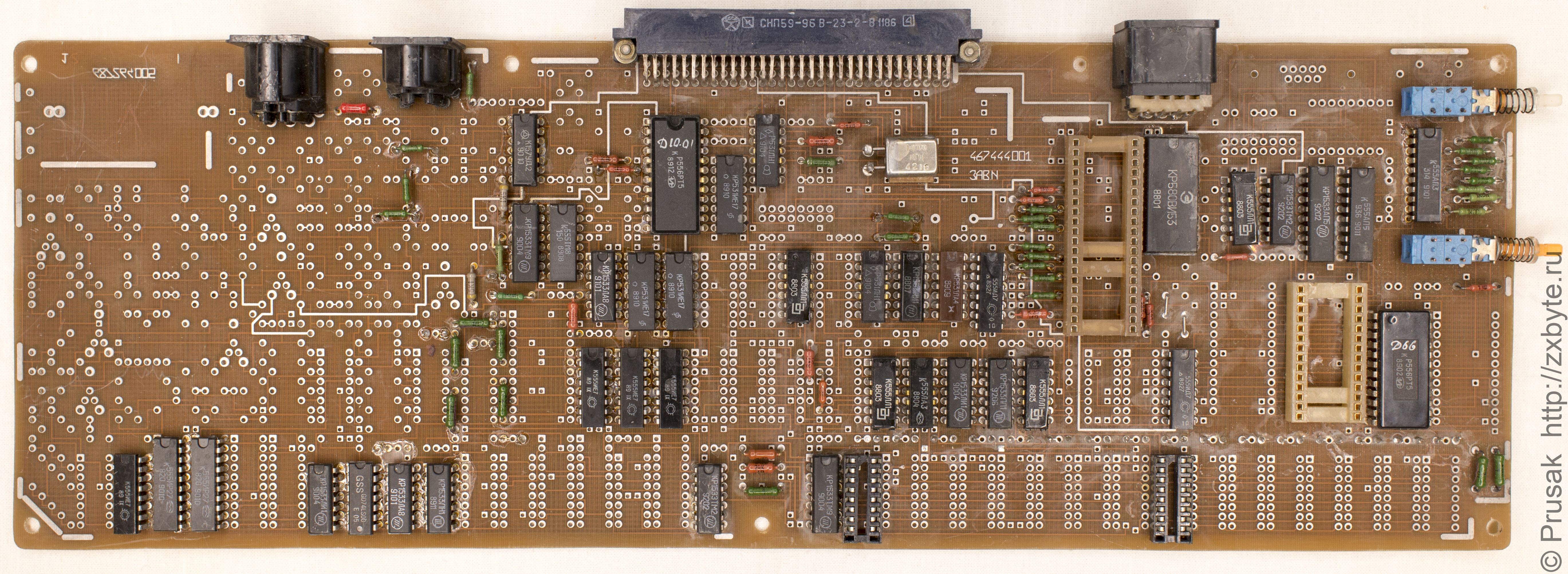

Печатная плата для самостоятельной сборки компьютера «Байт»

Самодельный(?) компьютер «Байт»

На самом деле завод вряд ли выпускал такие платы. На плате отсутствует маркировка элементов и заводской номер, а также её уже начали паять. Вероятнее всего плата "убежала" с завода на одном из этапов изготовления :) Однако благодаря этому можно с большего увидеть как выглядит «чистая» плата компьютера.

Скачать схемы компьютера «Байт» можно по этой ссылке.
