Расширение памяти компьютера "Байт" до 128КБ

Имеющейся памяти в 48кБ не хватает для многих игр, поэтому для «Байта» выпускались так называемые платы расширения памяти до 128КБ, в частности Б-1 и BC-1 (как сейчас помню, в 1997 году в Минске на радиорынке плата без музыкального сопроцессора стоила 4$, а с музыкальным сопроцессором - 10$).

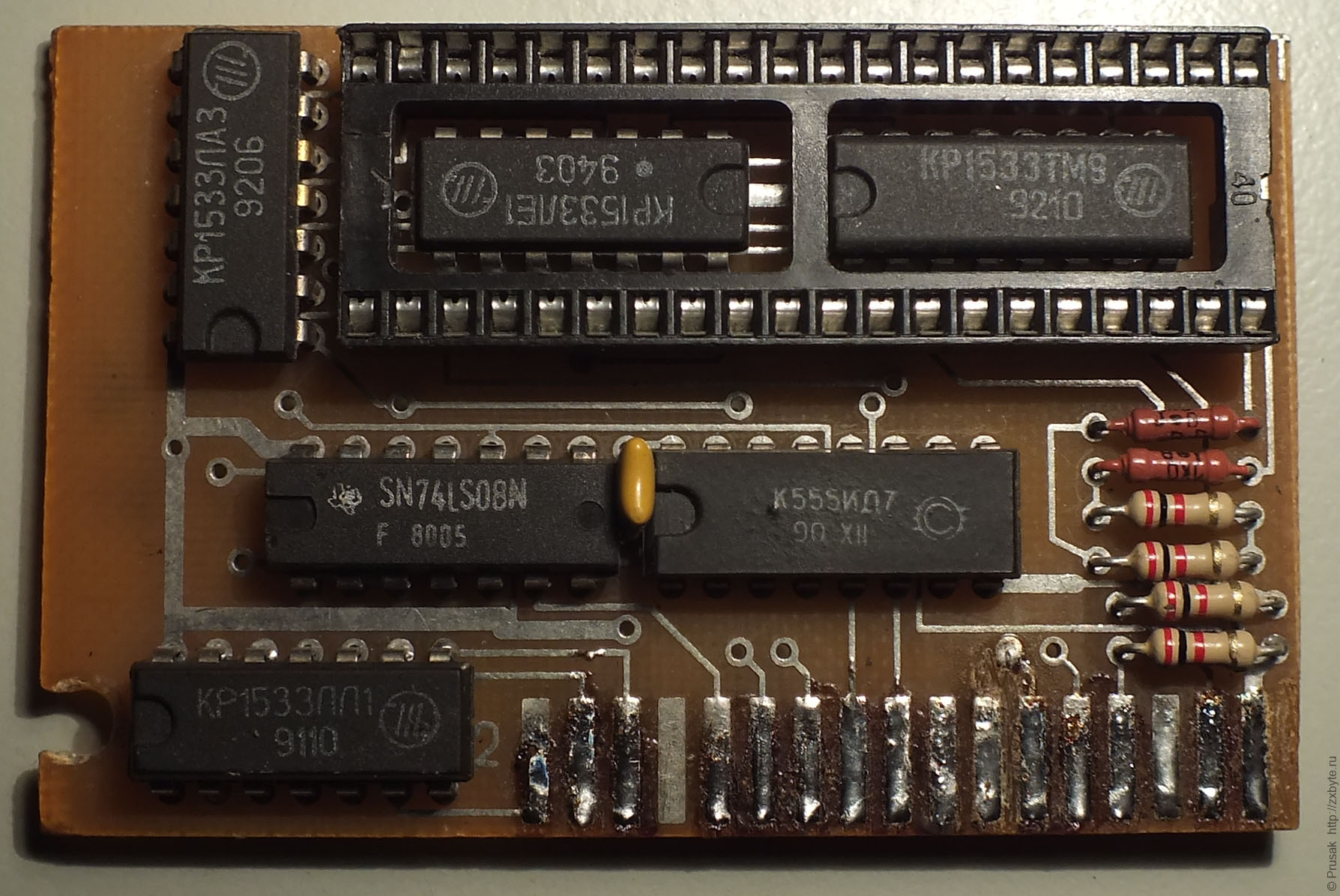

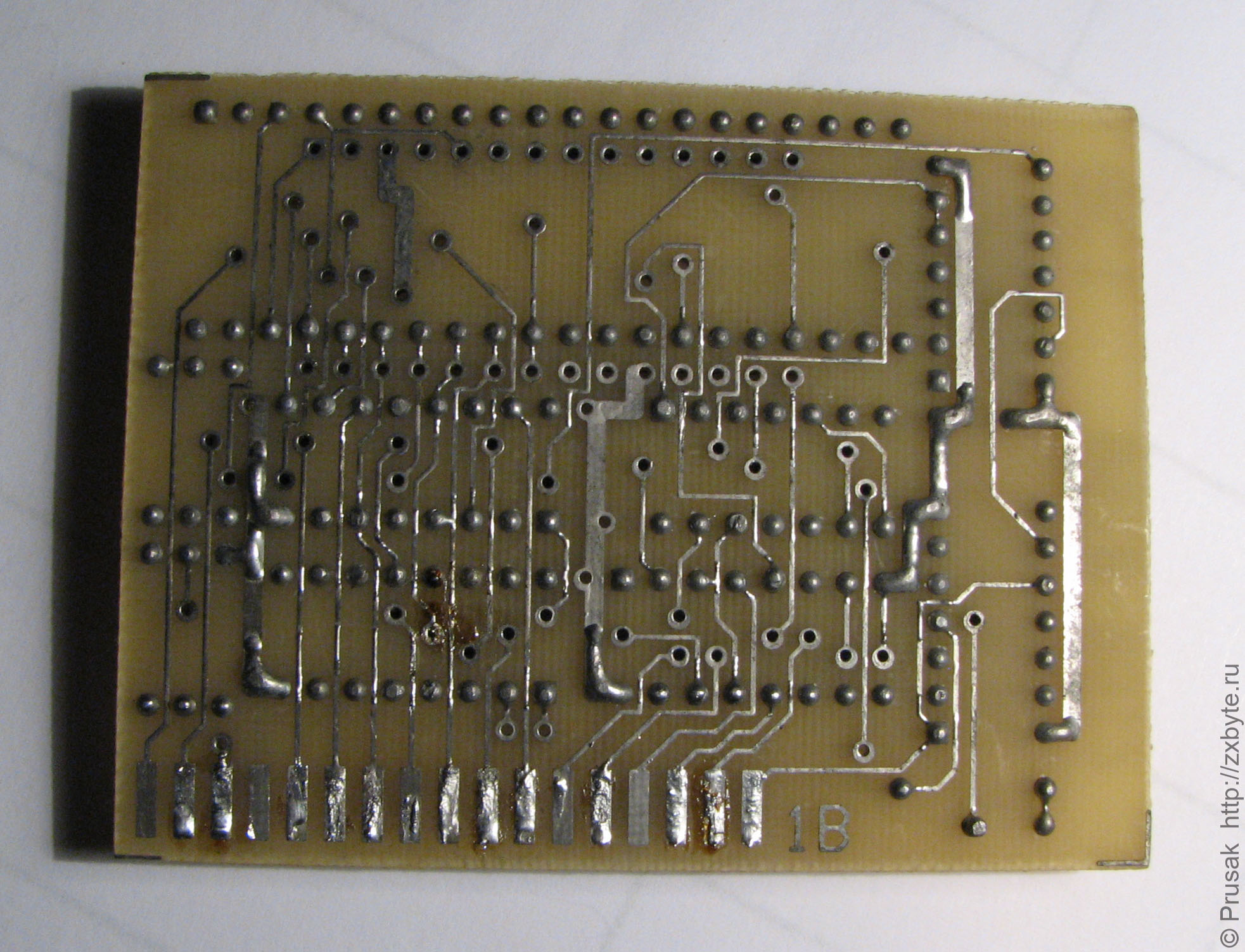

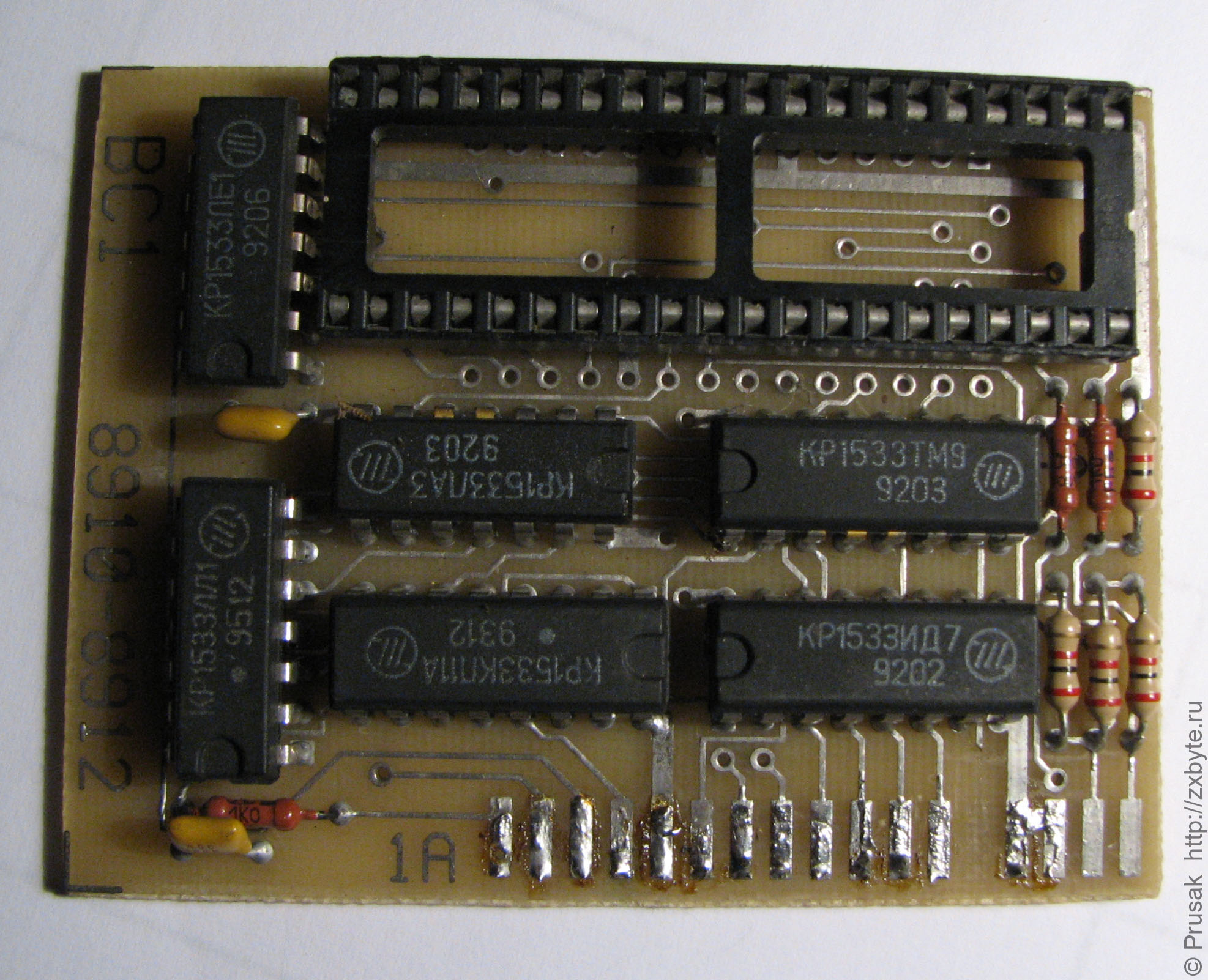

Плата расширения памяти BC-1

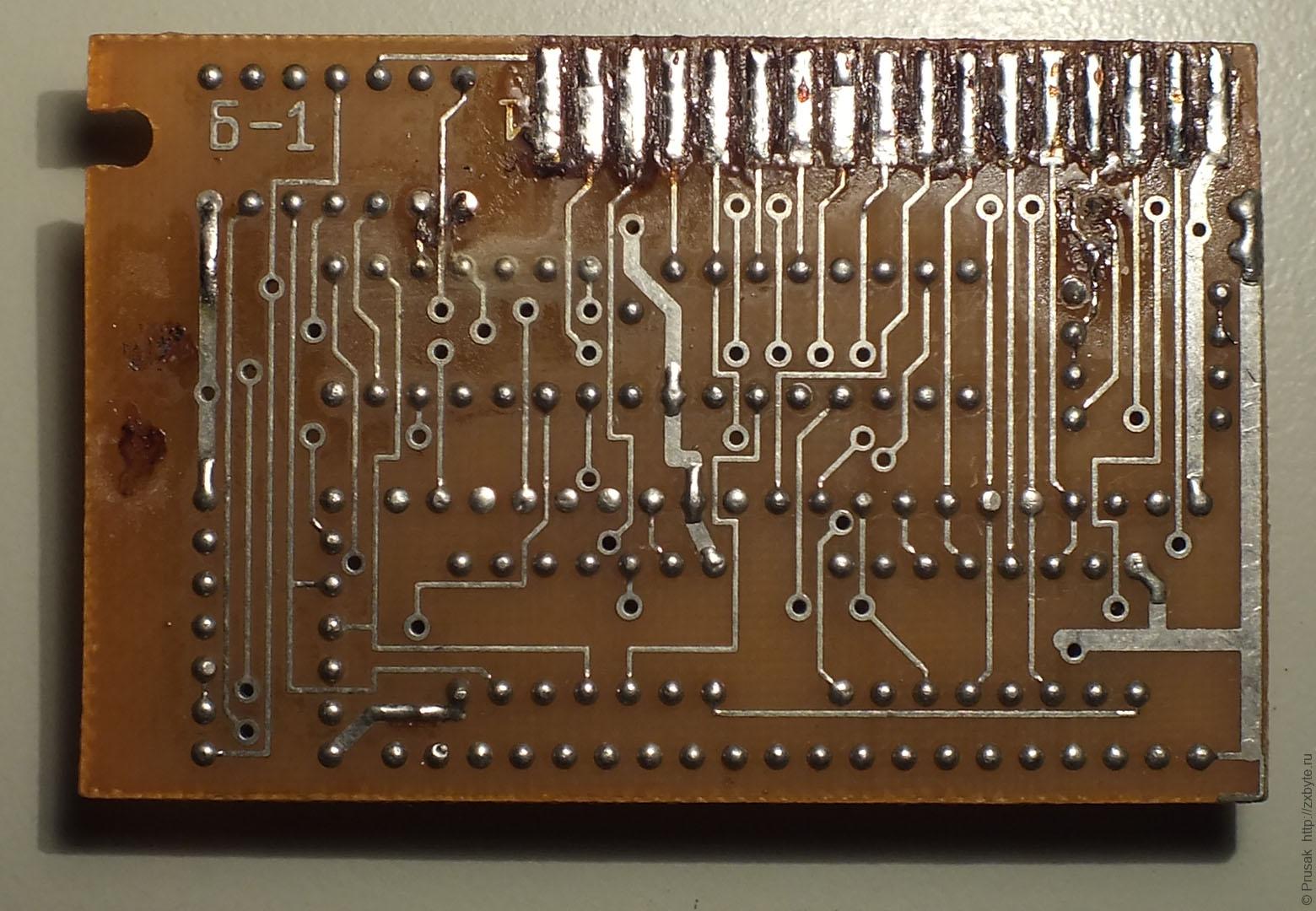

Плата расширения памяти Б-1

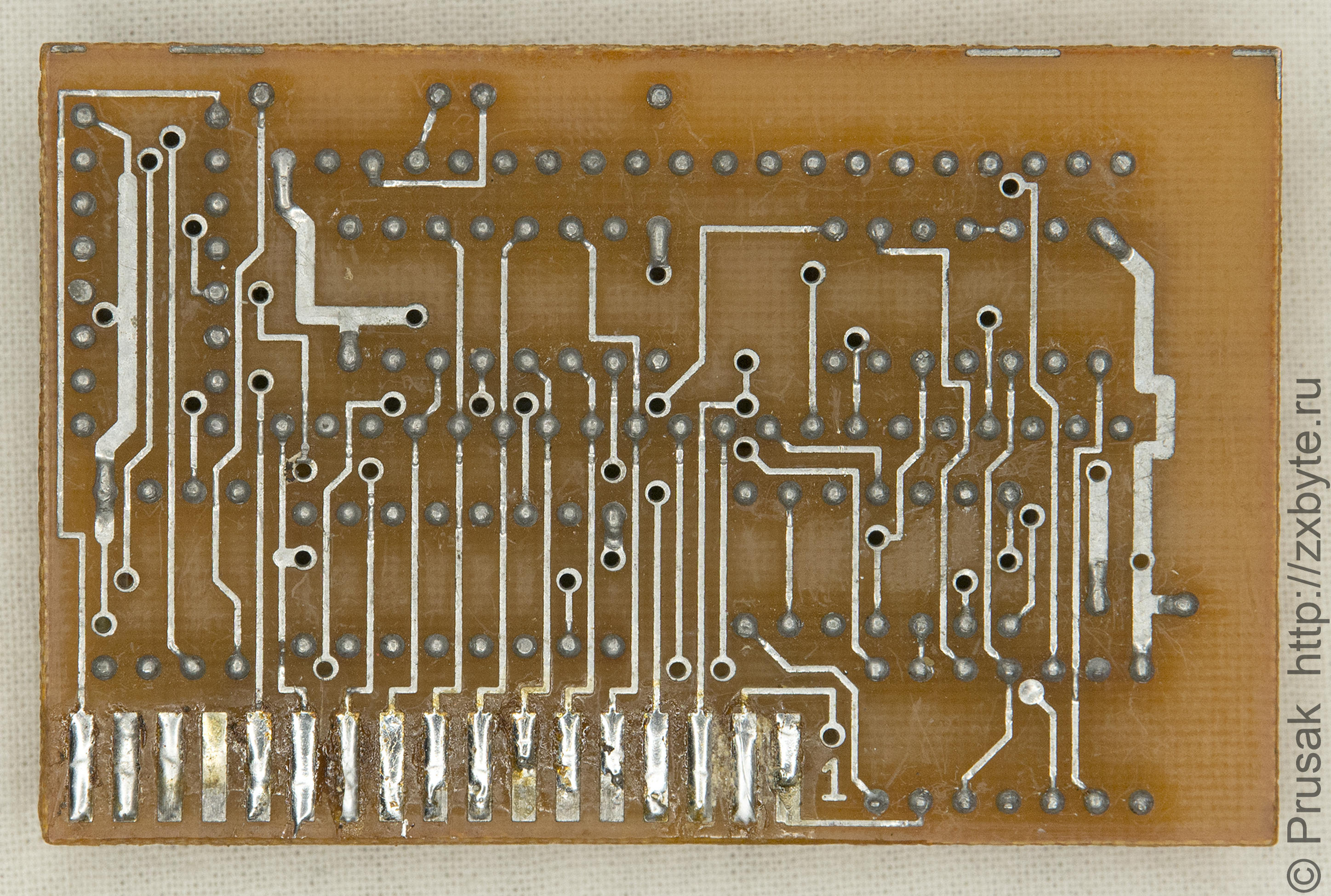

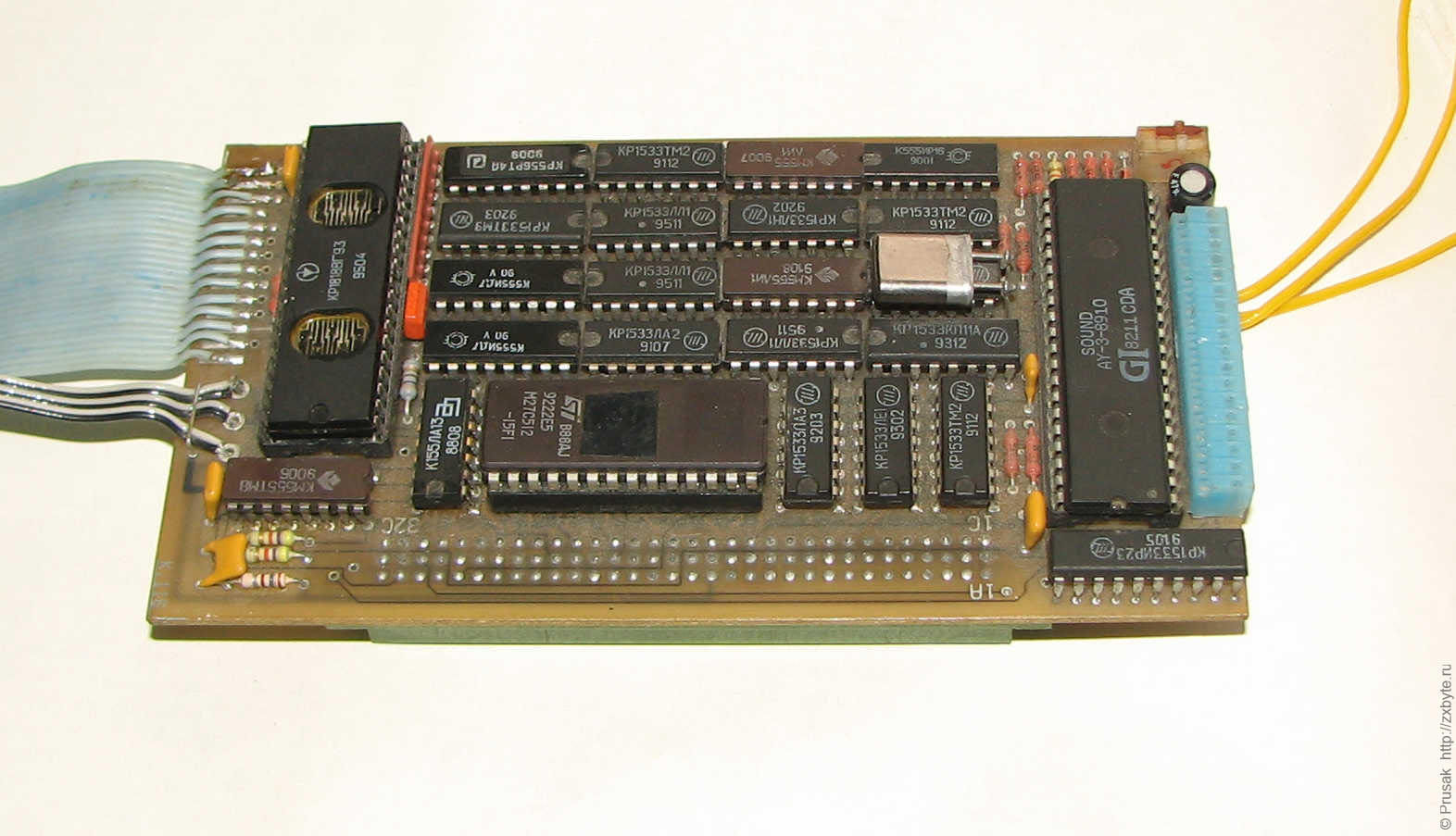

Это тоже плата расширения памяти для «Байта». Разработана в г.Гродно

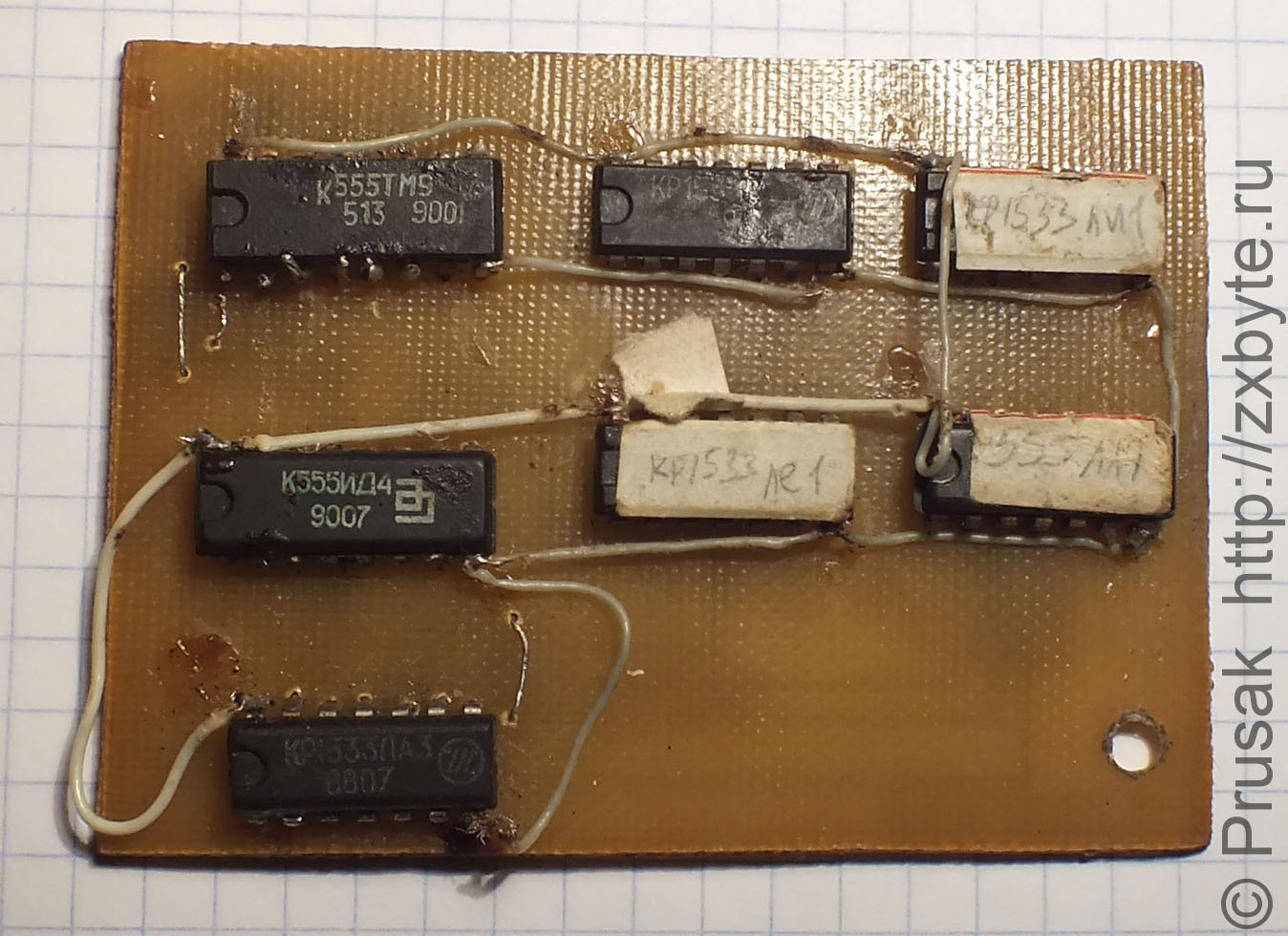

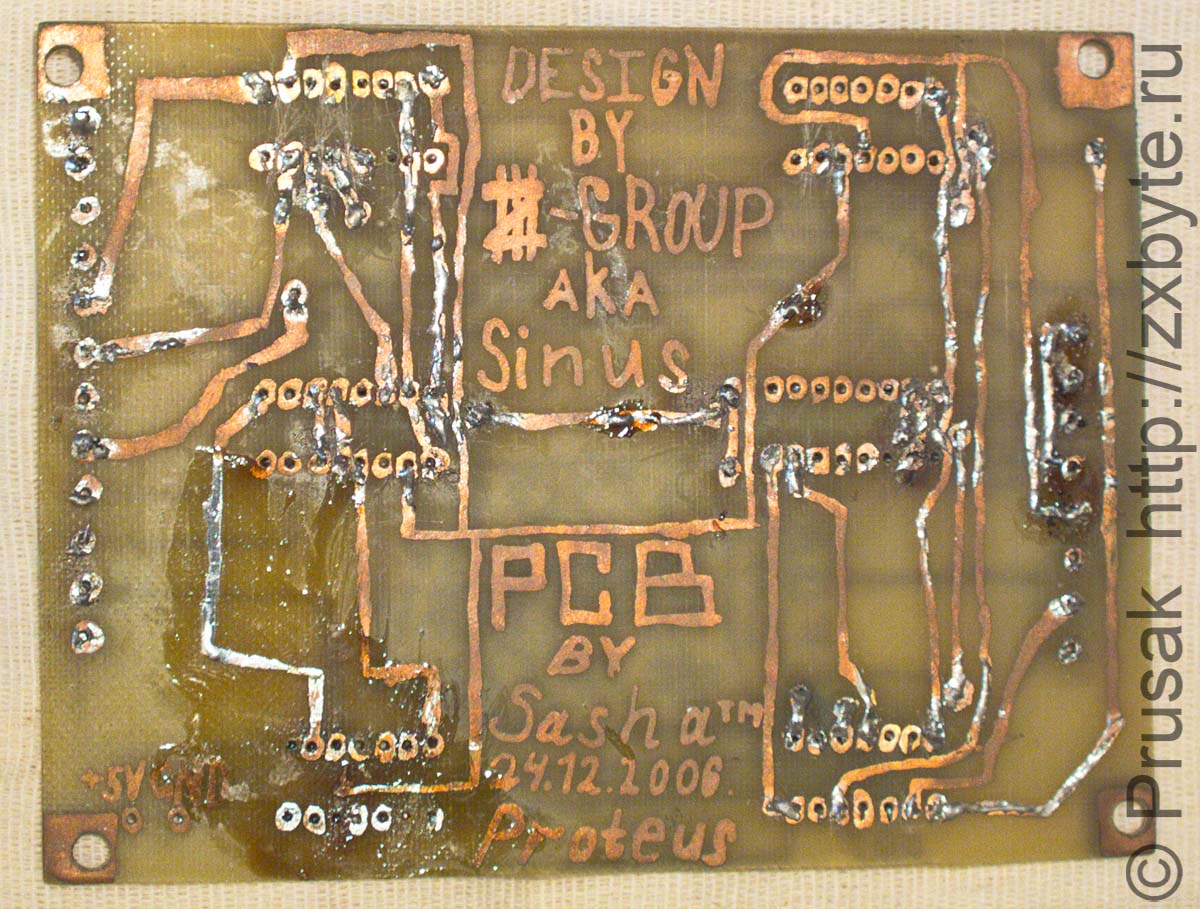

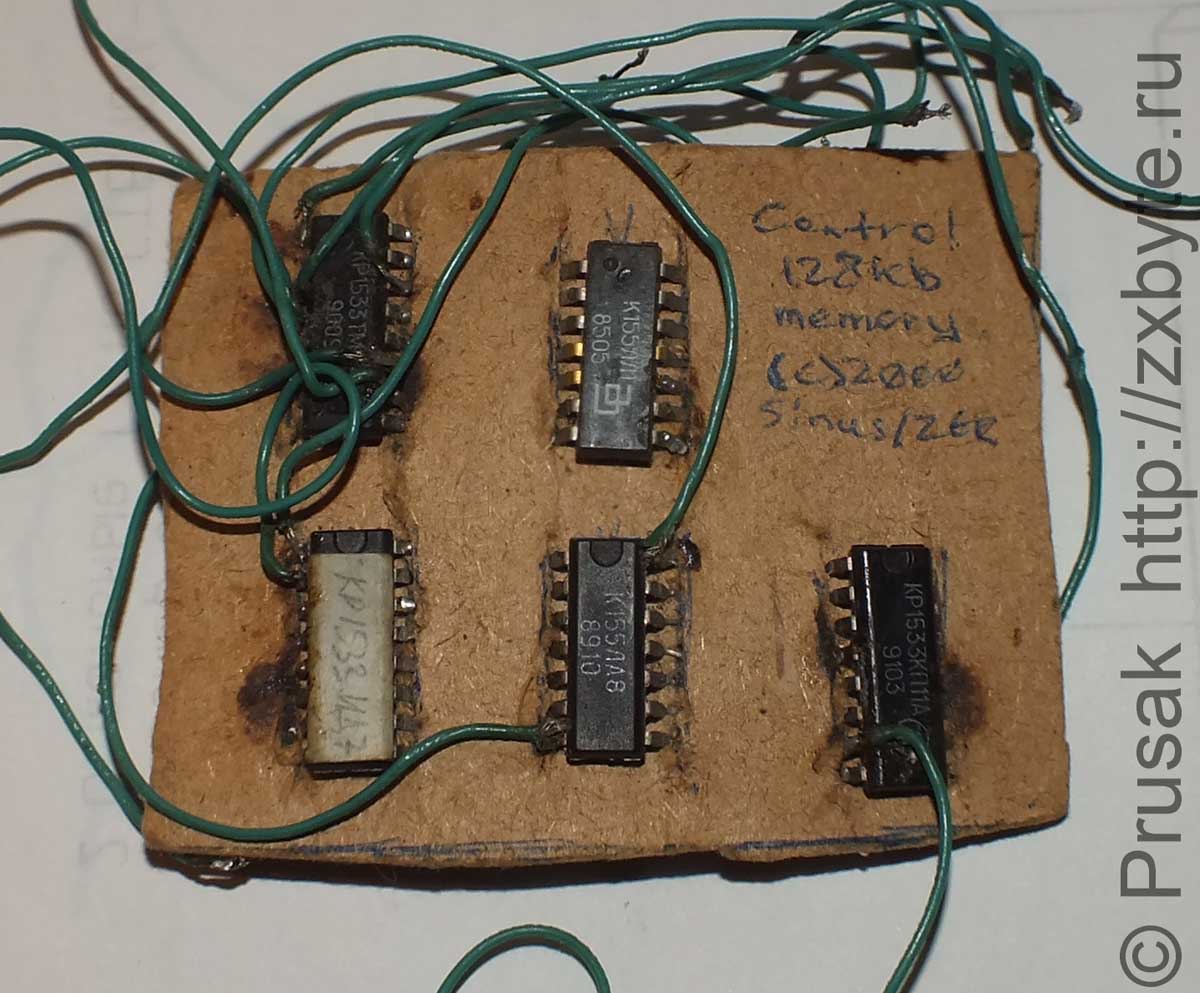

Самодельная плата расширения памяти по схеме от Z-group (над платой работал Byteman)

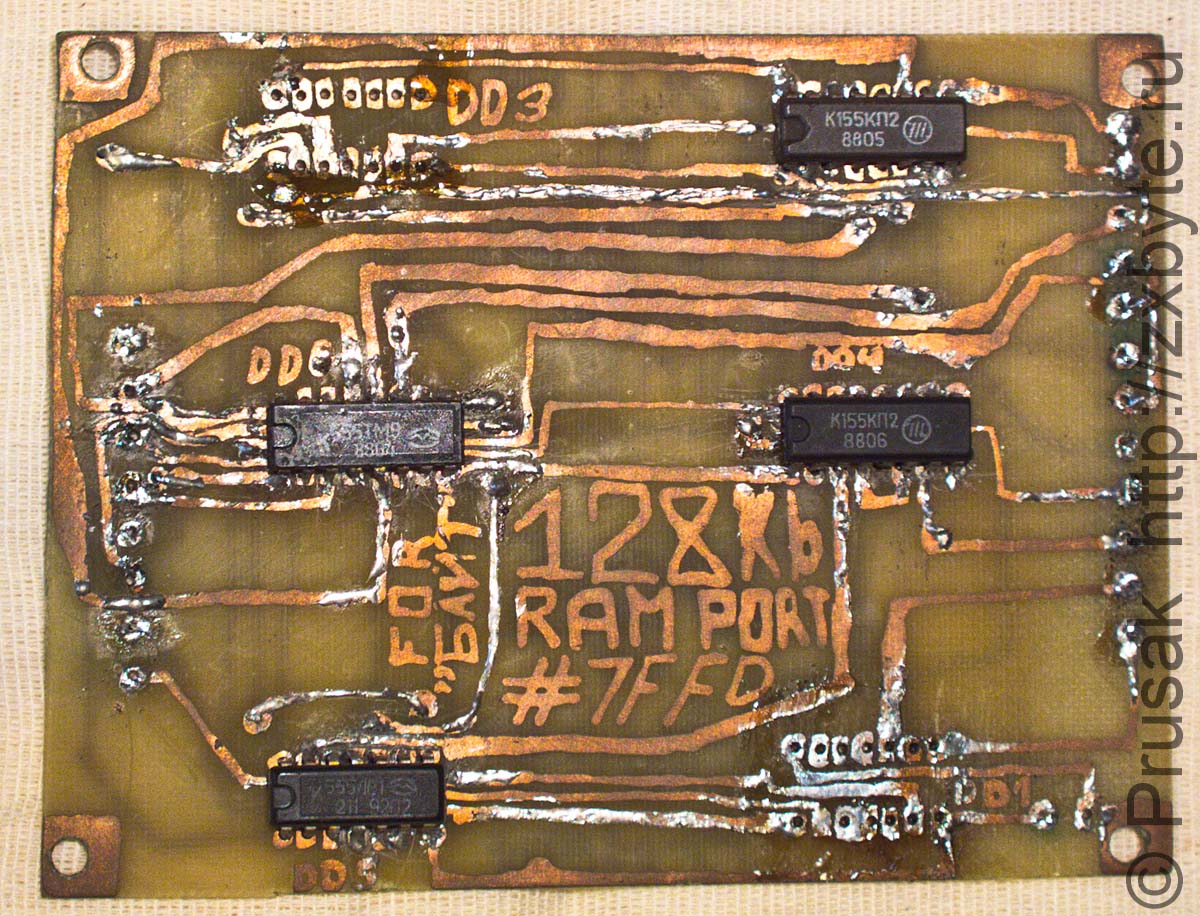

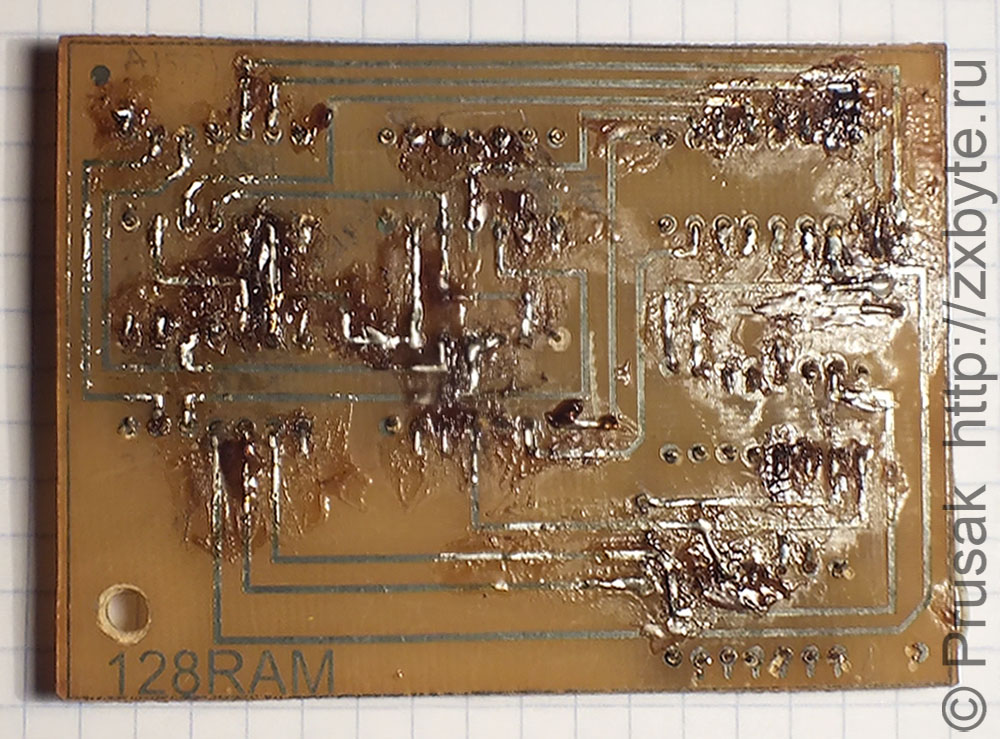

Ещё одна самодельная плата расширения памяти для «Байта»

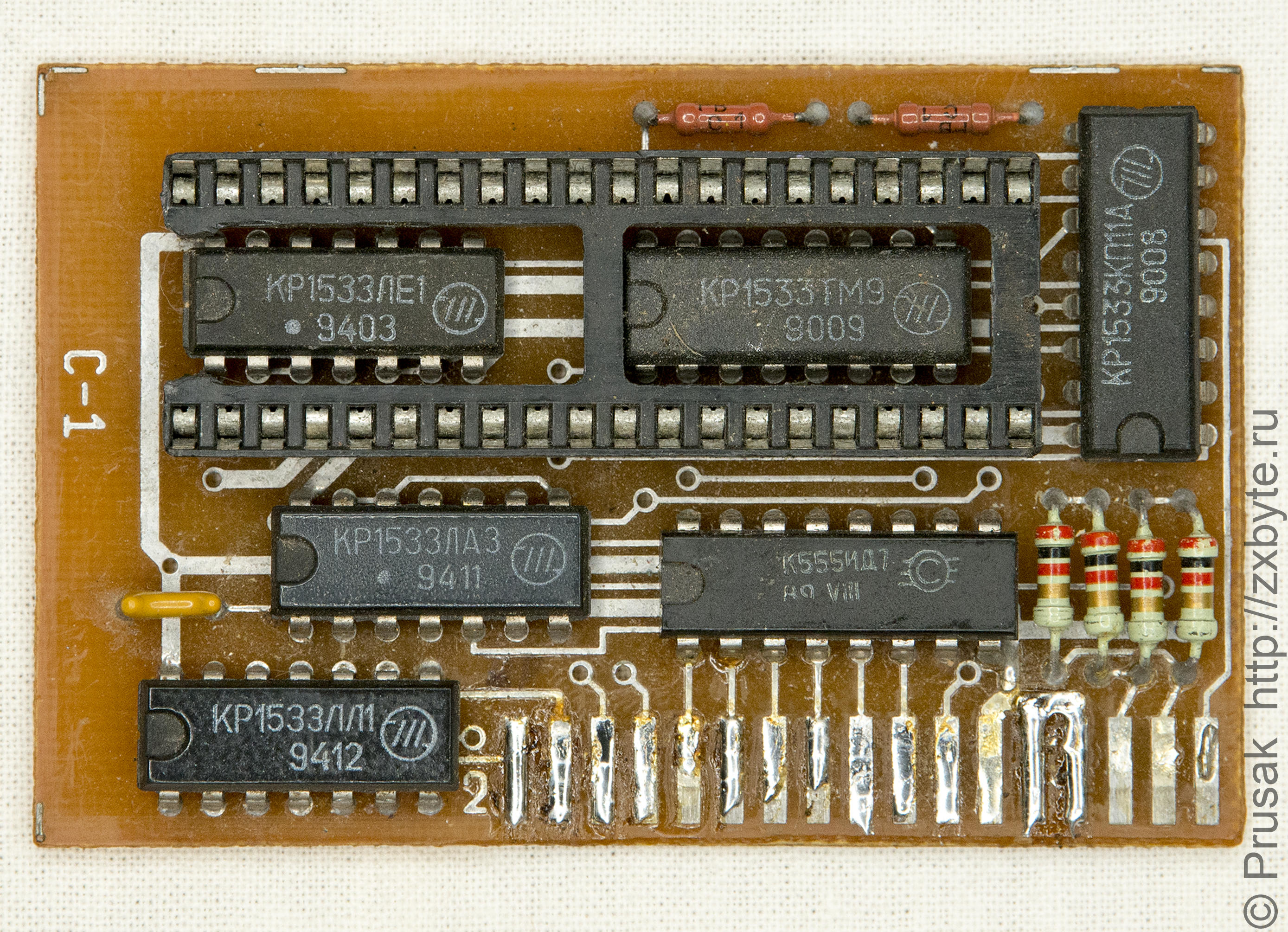

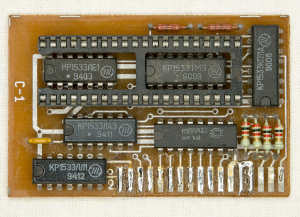

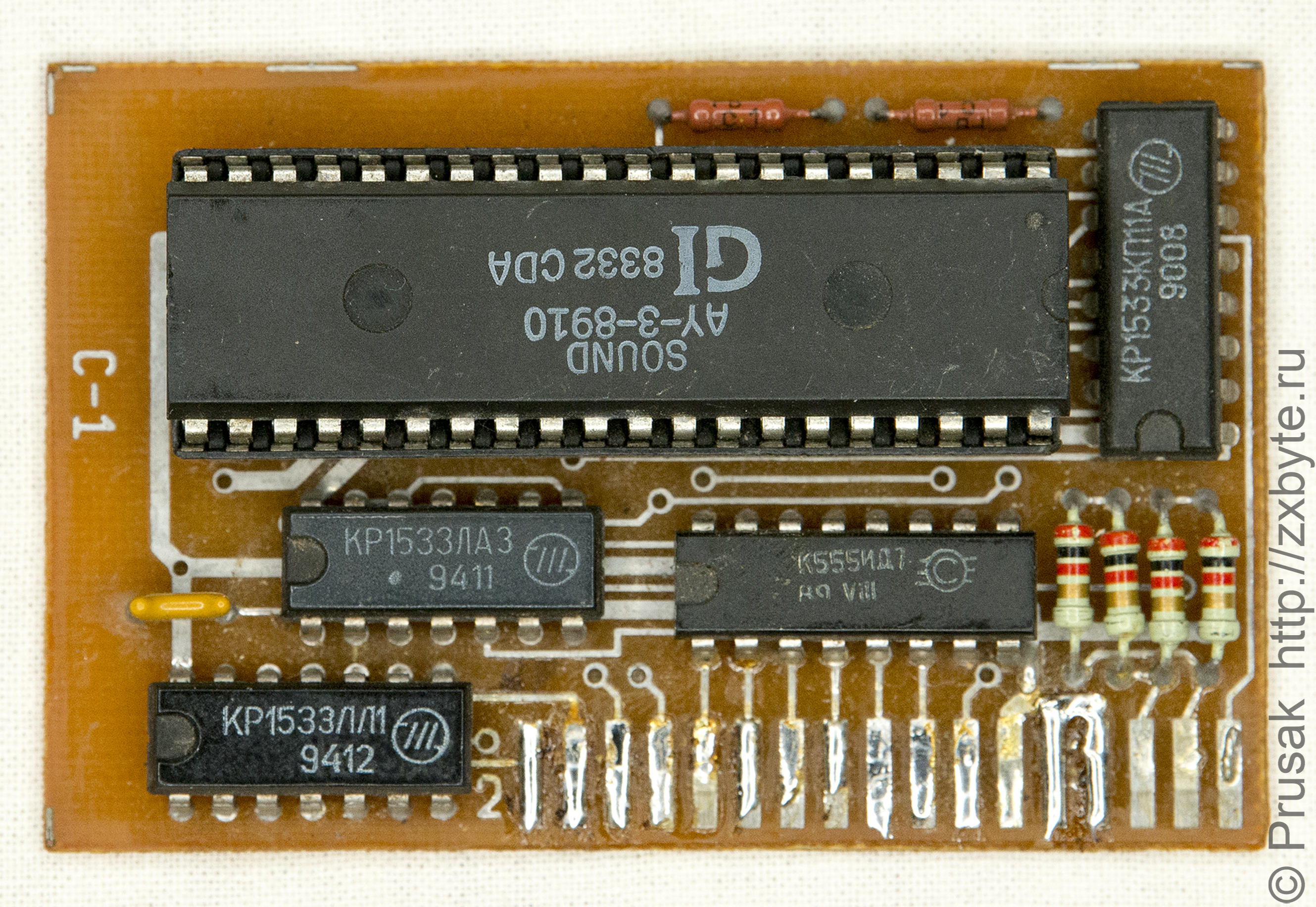

Плата расширения памяти С-1

Плата расширения памяти С-1 хоть изначально не предназначась для «Байта», но её всё-таки можно использовать для его расширения, поэтому я включил эту плату в данный раздел сайта. О том как подключить эту плату к «Байту» можно узнать в описании платы (в конце этой статьи).

В качестве почти готового решения расширения памяти компьютера «Байт» существует контроллер дисковода BZ128, плата которого содержит уже готовую схему для расширения памяти компьютера до 128К, музыкальный сопроцессор AY3-8910 и интерфейс принтера.

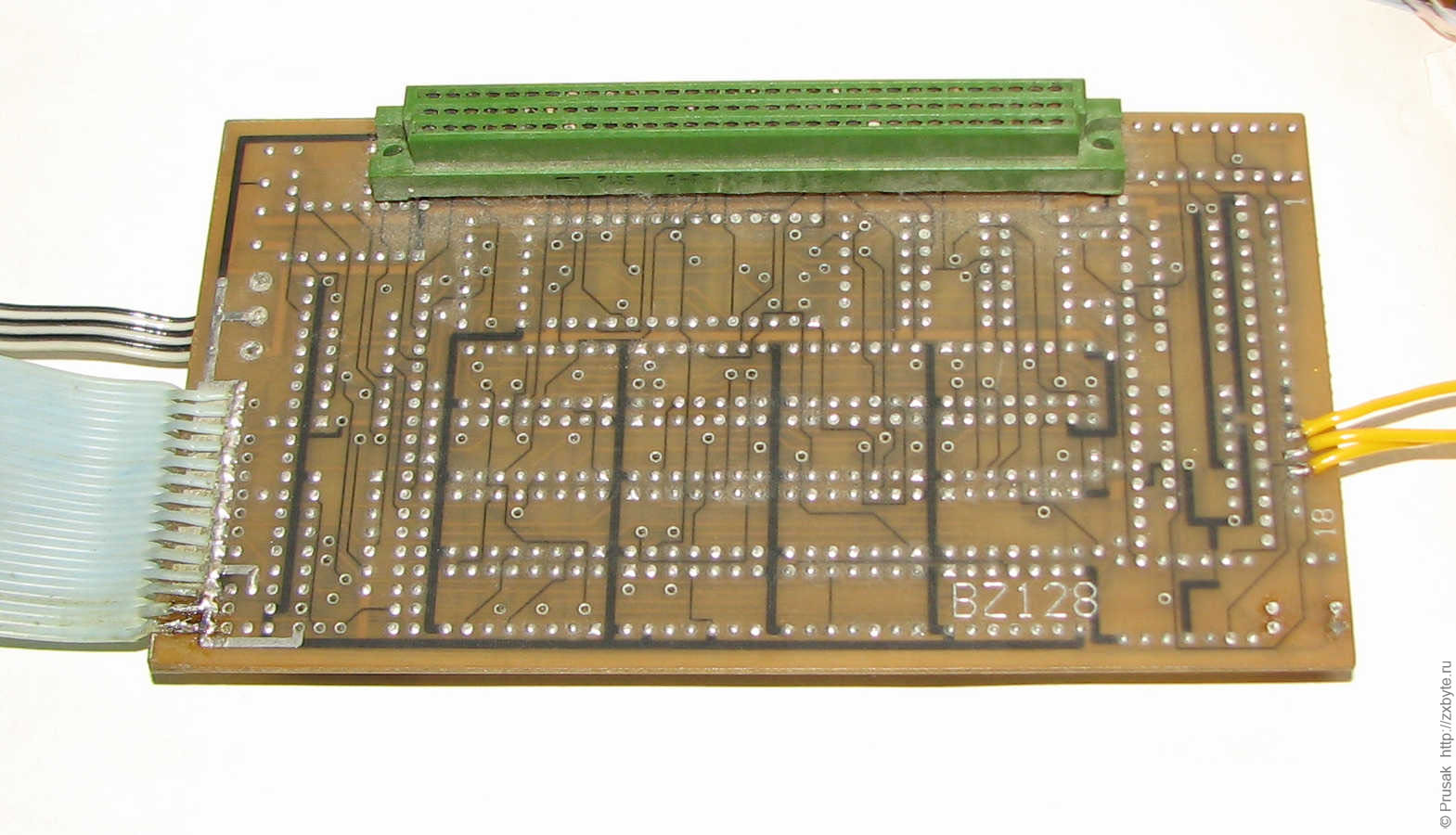

Контроллер дисковода BZ128 для компьютера «Байт»

Внутри самого компьютера потребуется лишь выполнить некоторые доработки. Более подробно смотрите в соответствующем разделе сайта

Раз уж заговорили о контроллерах дисковода, то есть «новодельный» контроллер дисковода для «Байта» с возможностью расширения ОЗУ до 128К. Его можно сделать самостоятельно. Всё нужное для этого мы можете найти в соответствующей статье.

Если в компьютере обе линейки памяти на КР565РУ5, для установки платы расширения требуются минимальные переделки компьютера. На плате расширения заодно стоит музыкальный сопроцессор AY3-8910 (или его аналог YM2149F).

В случае отсутствия специализированных плат расширения памяти для «Байта», можно приспособить любую имеющуюся плату расширения, только для этого требовалась небольшая переделка платы расширения. В своё время я расширял «Байт» до 128К путём установки платы расширения типа С-1.

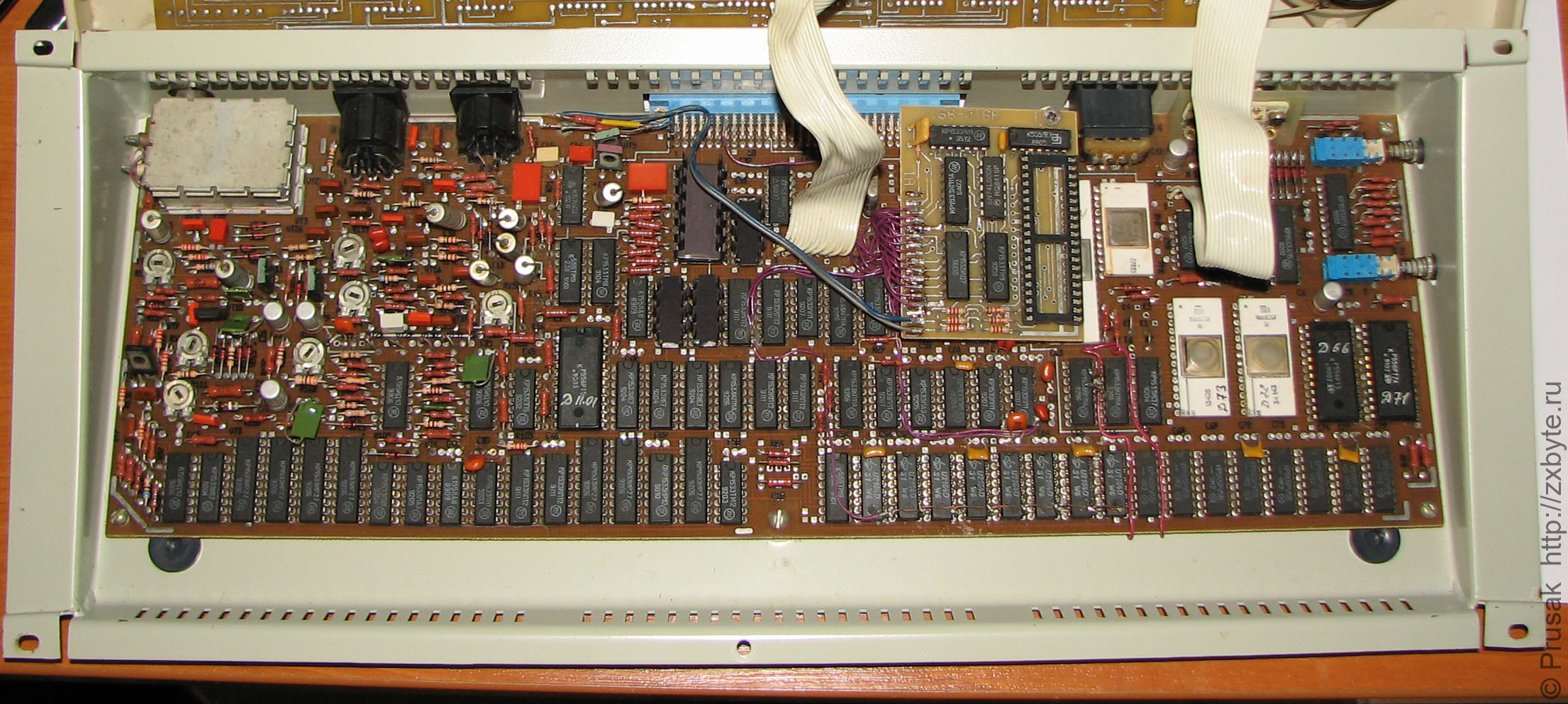

Вот так выглядит компьютер, расширенный до 128К при помощи платы расширения ВС-1:

Компьютер Байт-128

Установка новой микросхемы ПЗУ при расширении памяти

При расширении памяти можно вместо «байтовского» ПЗУ установить ПЗУ 27256 объёмом 32КБ с прошивками BASIC-48 и BASIC-128:

Меню-128

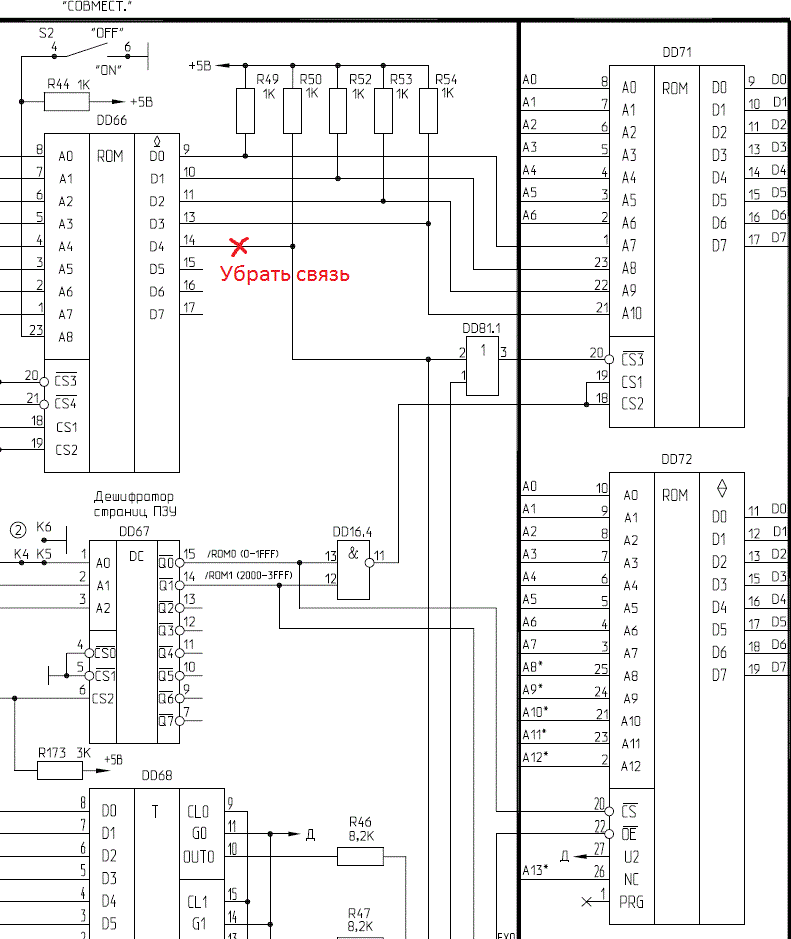

В этом случае требуется аппаратно отключить режим «совместимость», потому что этот режим актуален только для «родного» ПЗУ. Для этого обычно откусывается от платы и поднимается вверх 14-й вывод DD66 (КР556РТ5):

Полное отключение режима совместимости в компьютере «Байт»

При этом полностью отключается дополнительное ПЗУ DD71. Таким образом при любом положении кнопки "Совмест" оказывается задействовано основное ПЗУ (DD72, DD73) компьютера, и вместо него можно установить другую микросхему ПЗУ.

В случае использования микросхемы ПЗУ объёмом 16К и выше (27128, 27256 и т.д.) микросхема ставится на место ПЗУ DD72, кроме этого следует на плате «Байта» перепаять перемычку К4-К5 в положение K5-K6:

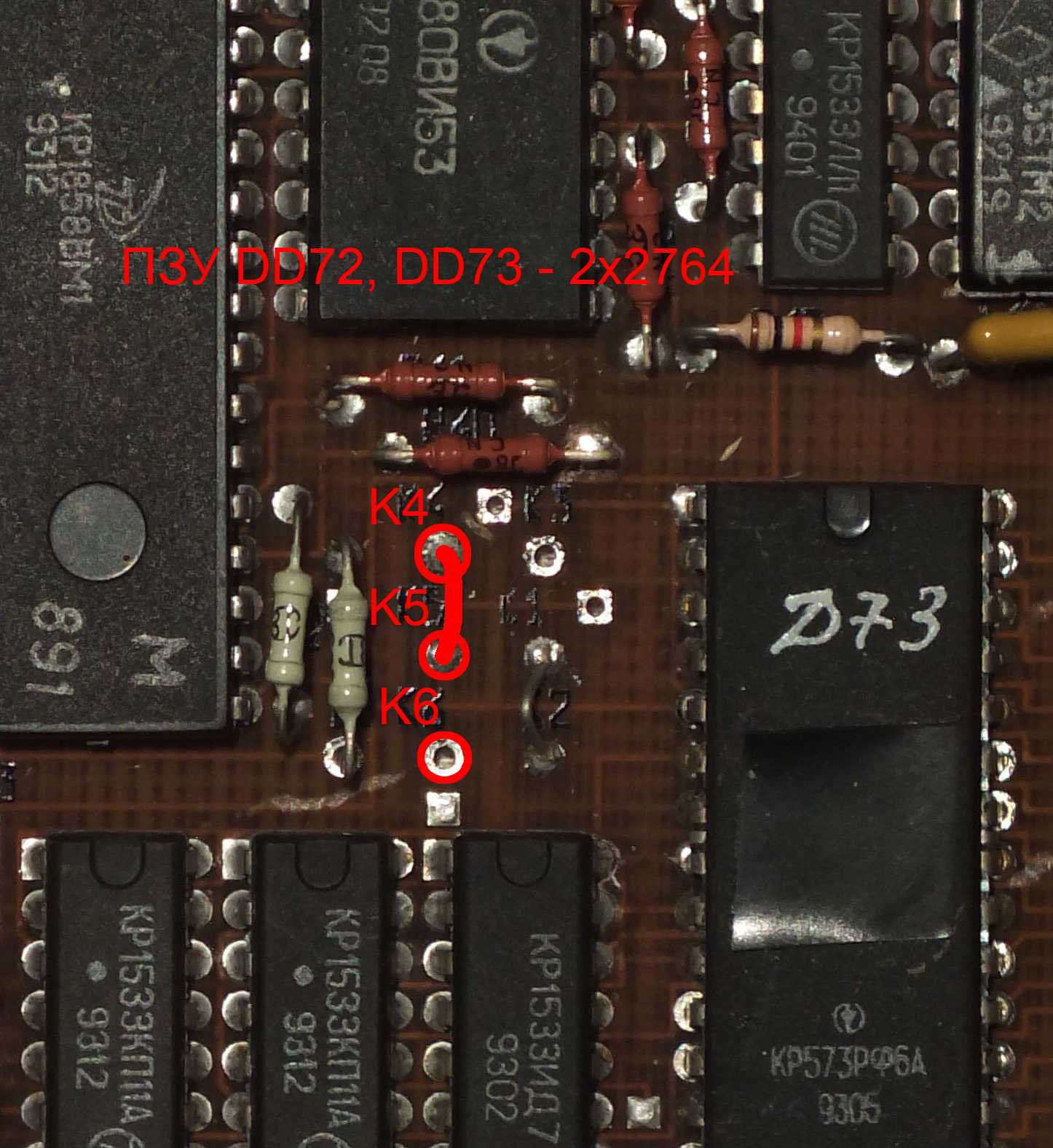

Положение перемычки при установке двух микросхем ПЗУ 2764 (так сделано изначально в «Байте»)

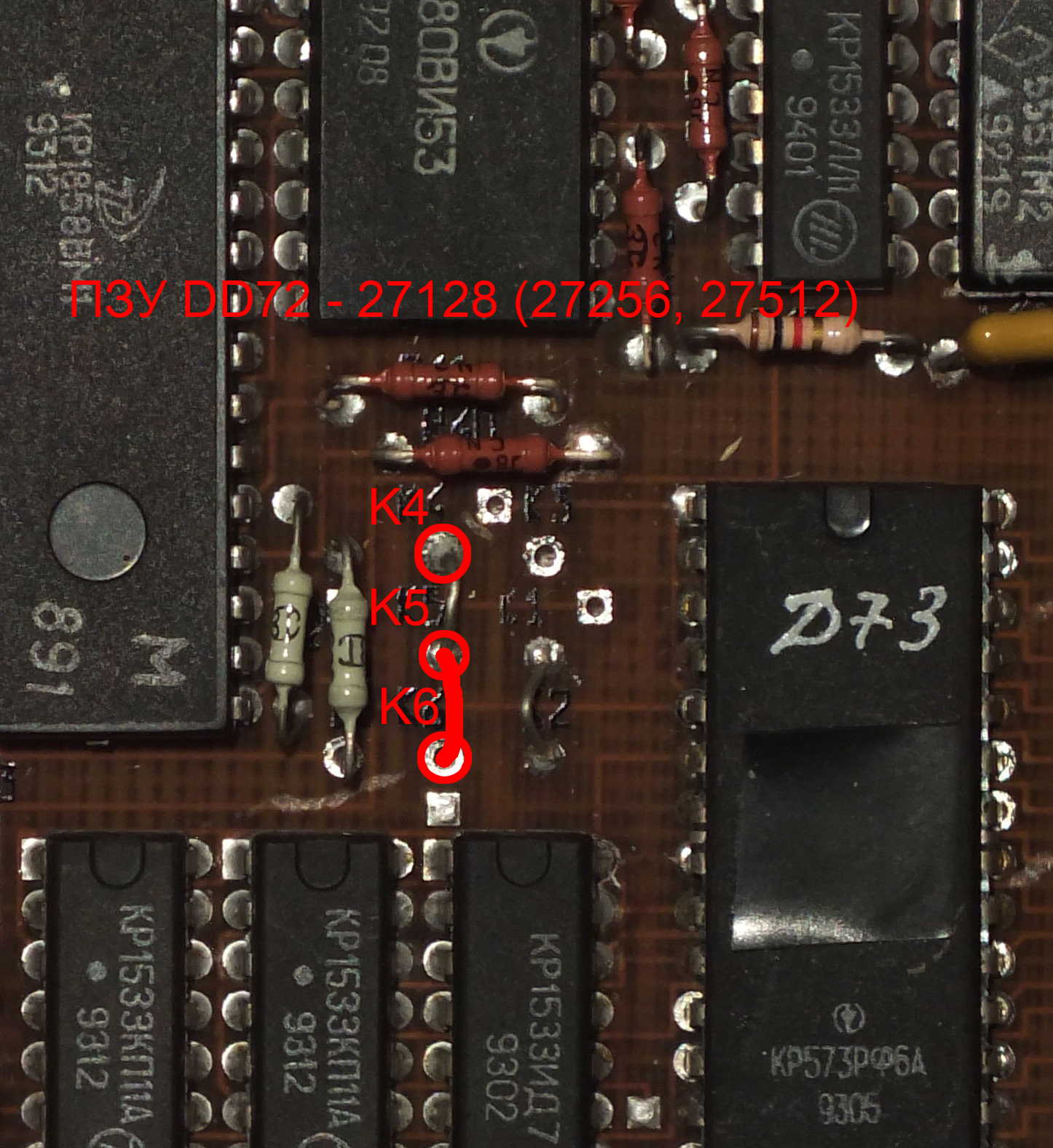

Положение перемычки при установке одной микросхемы ПЗУ 27128 (27256, 27512)

Положение перемычки при установке двух микросхем ПЗУ 2764 (так сделано изначально в «Байте»)

Положение перемычки при установке одной микросхемы ПЗУ 27128 (27256, 27512)

ПЗУ DD72 не установлено в розетку, поэтому при установке нового ПЗУ приходится выкусывать DD72. К сожалению :(

Более подробную информацию что надо делать для установки дополнительного ПЗУ можно найти в описаниях плат расширения памяти.

Впрочем дополнительное ПЗУ можно и не ставить. Вы ничего при этом не теряете кроме удобства выхода в TR-DOS при подключенном контроллере дисковода.

Отключение КР580ВИ53

Также необходимо отключить звуковой синтезатор на КР580ВИ53, потому что в прошивке BASIC-48 (BASIC-128) нет команд для его инициализации, в результате чего при работе компьютера динамик постоянно противно гудит. Проще всего отпаять три резистора, стоящие на выходе КР580ВИ53 (R46-R48), чтобы отключить подачу звукового сигнала с синтезатора:

Эти резисторы можно удалить для отключения КР580ВИ53

Вопрос расширения памяти «Байта» до 128к и до 256к поднимался также в публикациях в журнале "Радиолюбитель. Ваш компьютер".

Документация по расширению объёма ОЗУ компьютера «Байт» до 128К
		Плата расширения памяти BC-1Схема и информация по подключению
		Плата расширения памяти Б-1Фотографии, схема, монтажный чертёж и информация по подключению
		Плата расширения памяти C-1Схема, описание по подключению к Байту
		Плата расширения памяти "Байта" до 128К от Z-group (aka Sinus)Документацией поделился Byteman
		Расширение ПК Байт до варианта ZX-Spectrum-128 ("Радиолюбитель. Ваш компьютер" 2000, №3)
