Расширение памяти компьютера «Байт» до 1МБ на основе схемы от ELSSLAND

Один из вариантов схемы расширения памяти компьютера «Байт» до 1МБ придумал в 2000-м году Артур Бурин (ELSSLAND). В этой схеме для расширения памяти используется SIMM-модуль объёмом 1МБ. Схема позволяет адресовать 1МБ памяти по стандартам Profi и Pentagon (тип стандарта переключался тумблером). В том же 2000 году схему повторял Сергей Качалов (Ferrum-1827). К сожалению имеющиеся исходные данные были не совсем полные, поэтому ему пришлось встречаться с Артуром и уточнять многочисленные нюансы работы схемы. В итоге проделанной работы Сергеем был получен работоспособный вариант компьютера «Байт».

Всего было расширено три компьютера «Байт», один из который работает по сей день:

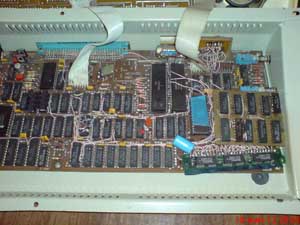

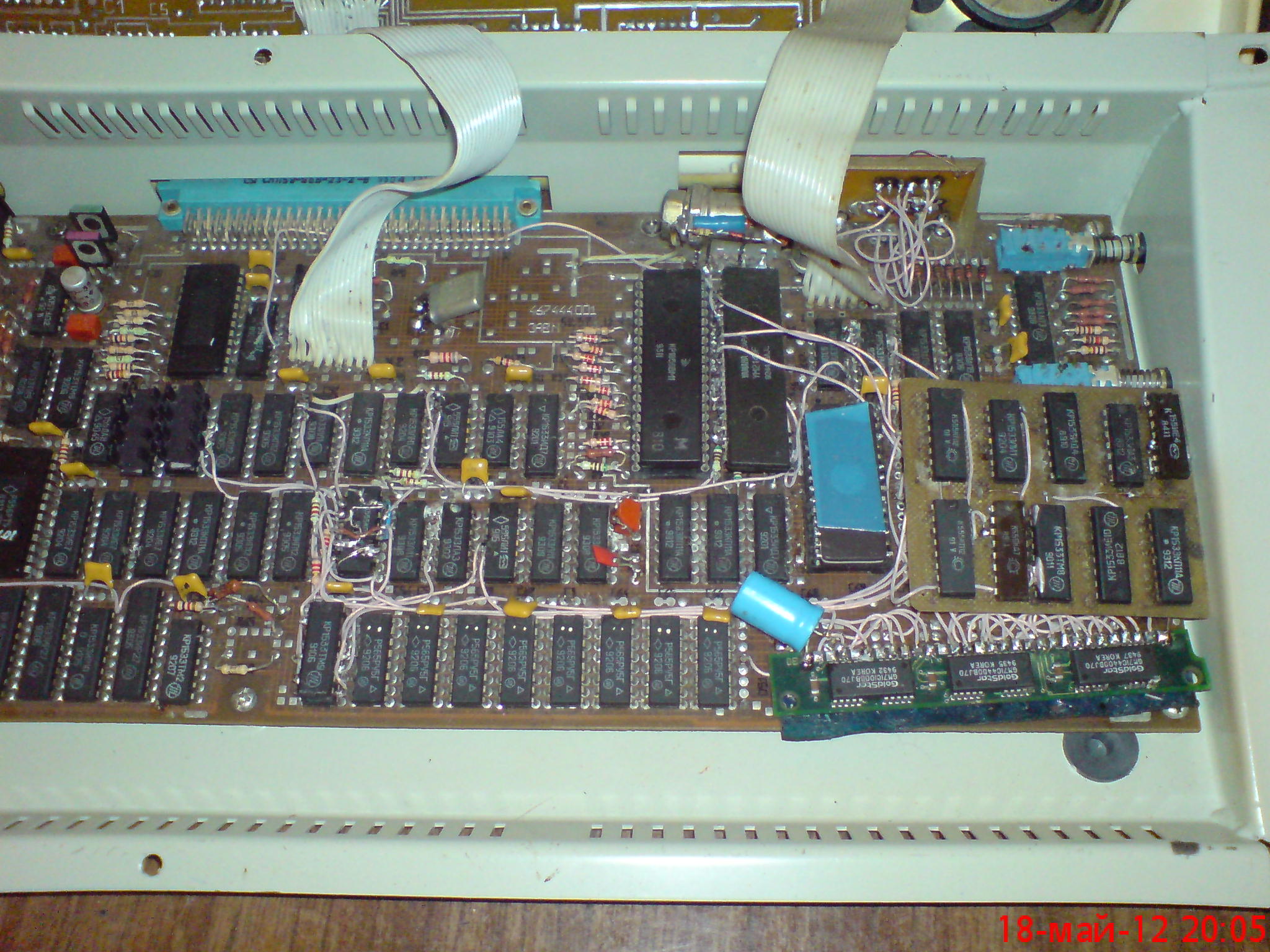

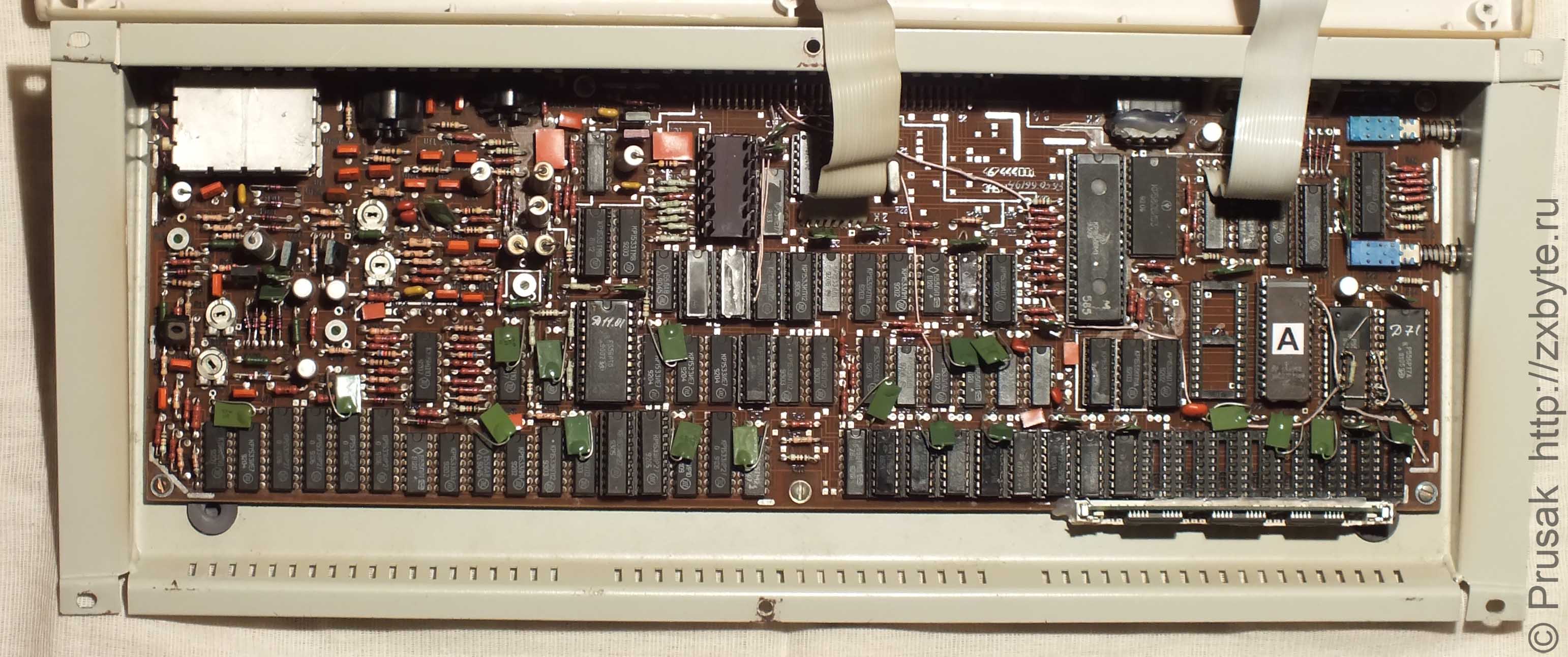

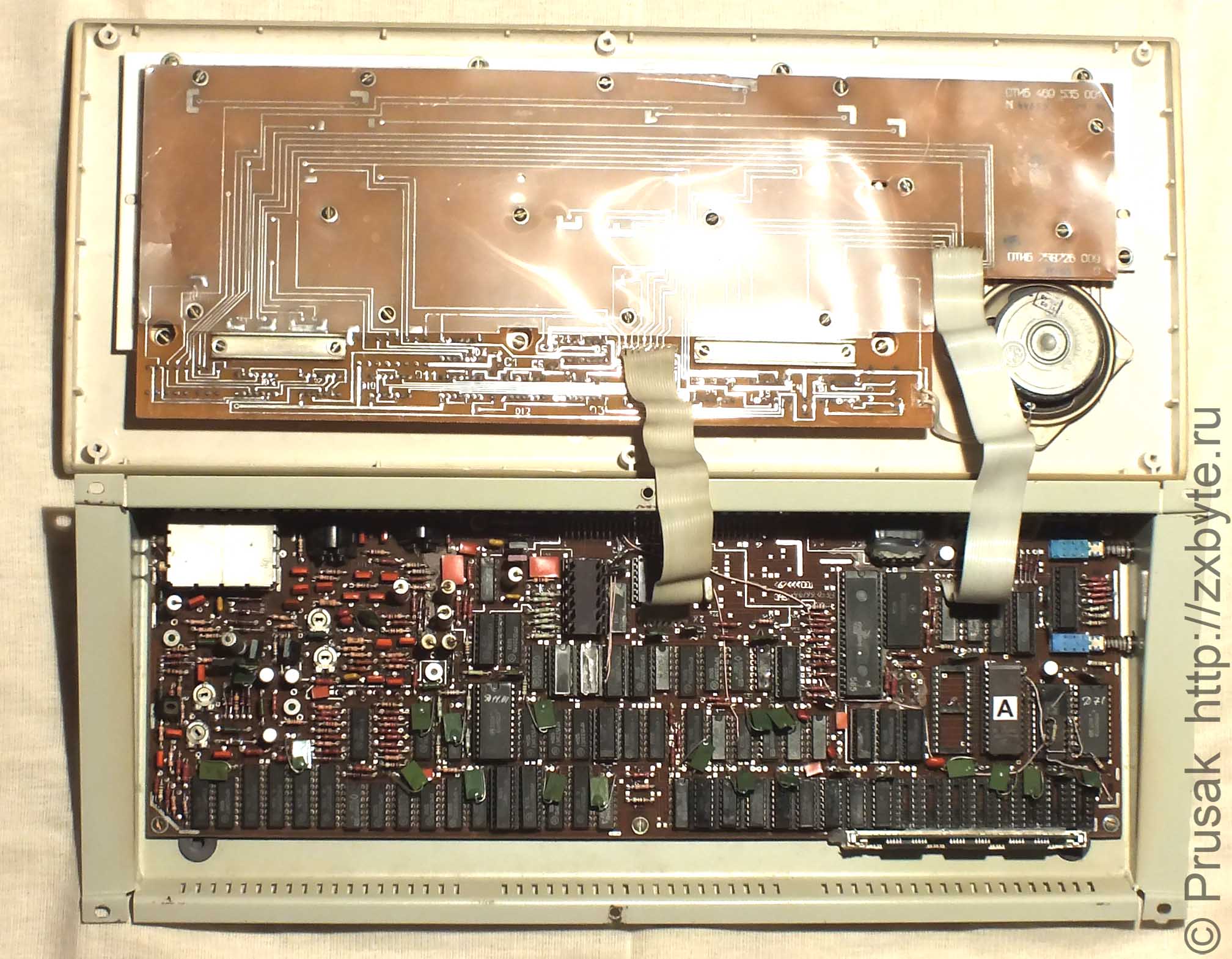

Один из компьютеров «Байт», расширенный до 1МБ Сергеем Качаловым

Помимо схемы от ELSSLAND компьютеры «Байт» расширяли до 1МБ в Минске как минимум два человека. Один из таких расширенных «Байтов» есть у меня, но снять с него схему расширения затруднительно ввиду того, что все маркировки с установленных микросхем затёрты:

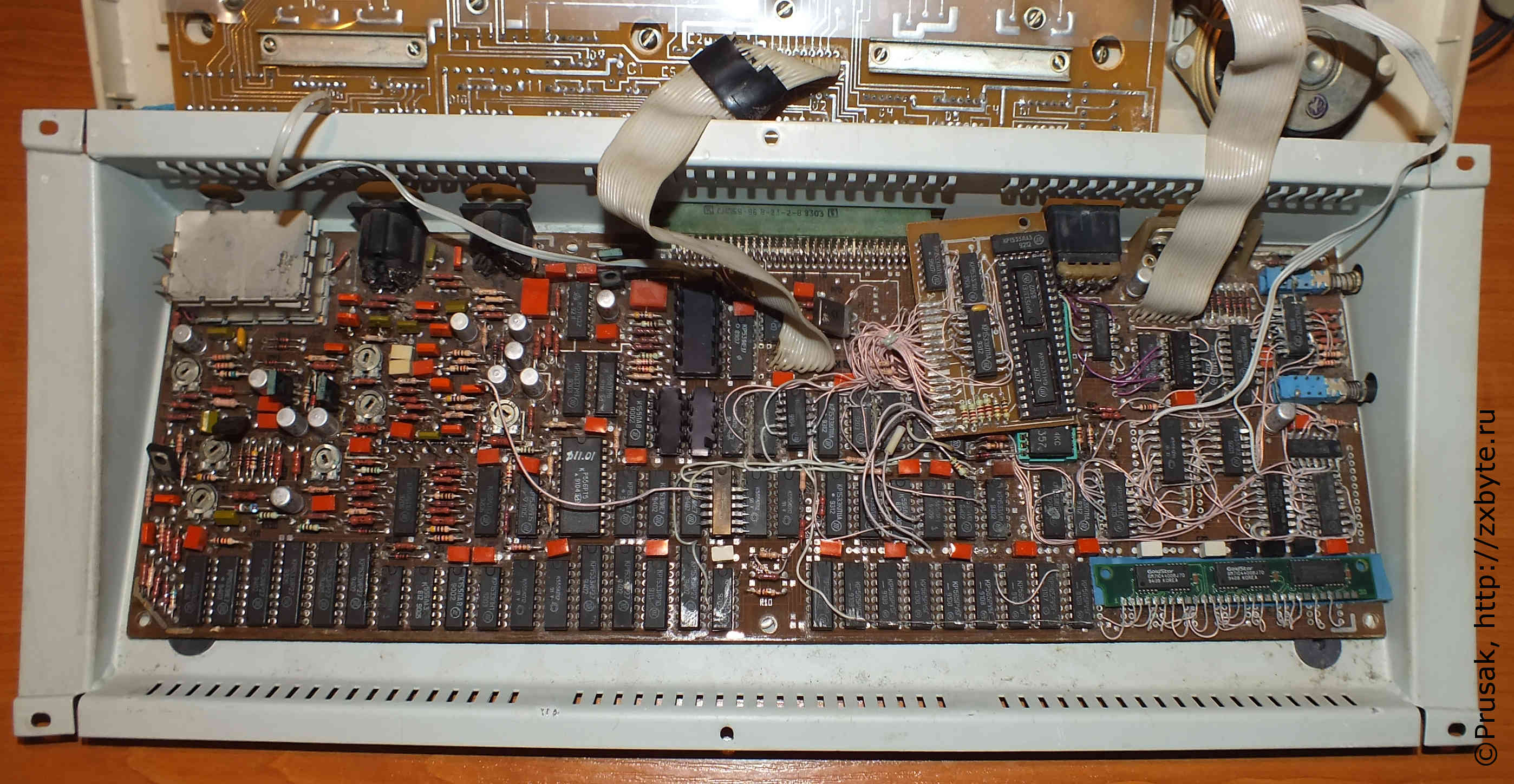

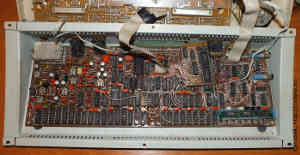

Компьютер «Байт», турбированный и расширенный до 1МБ ОЗУ. Маркировки на части установленных микросхем затёрты. Предположительно расширение делал Sanalex, г.Минск

Повторение схемы расширения

Изучив и немного переработав исходные данные по расширению «Байта» я составил немного изменённый вариант схемы. По этой схеме мне удалось успешно расширить память компьютера до 1МБ по стандарту Profi.

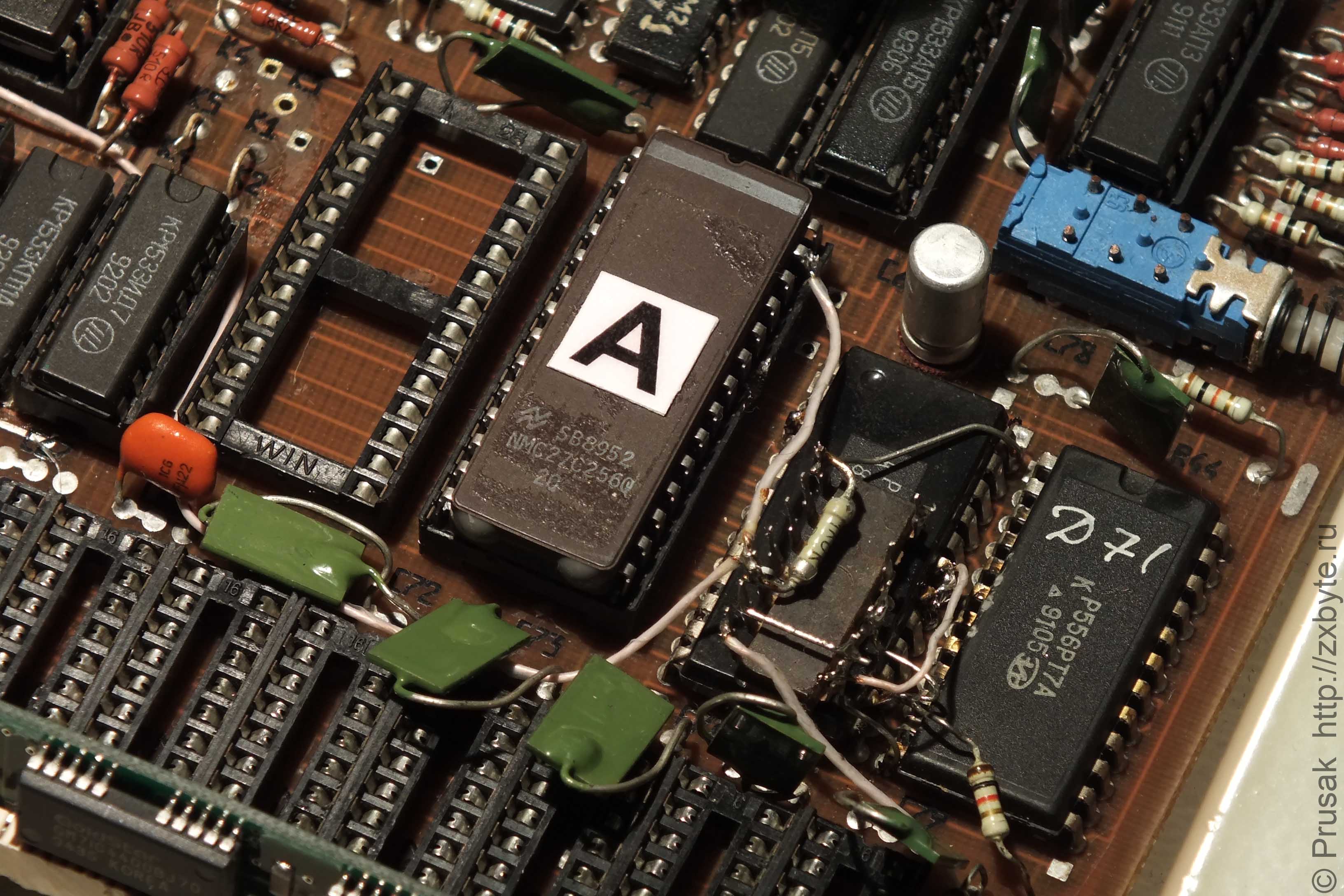

Для расширения памяти необходимо удалить в «Байте» основную линейку памяти на КР565РУ5. Так как ломать рабочие микросхемы с платы компьютера мне было очень жаль, в роли «подопытного» компьютера я решил использовать уже ранее ремонтированный (поциент №1) «Байт», в котором вообще вся память стояла на панельках. Таким образом было достаточно убрать лишние микросхемы ОЗУ с панелек и прилепить SIMM-модуль:

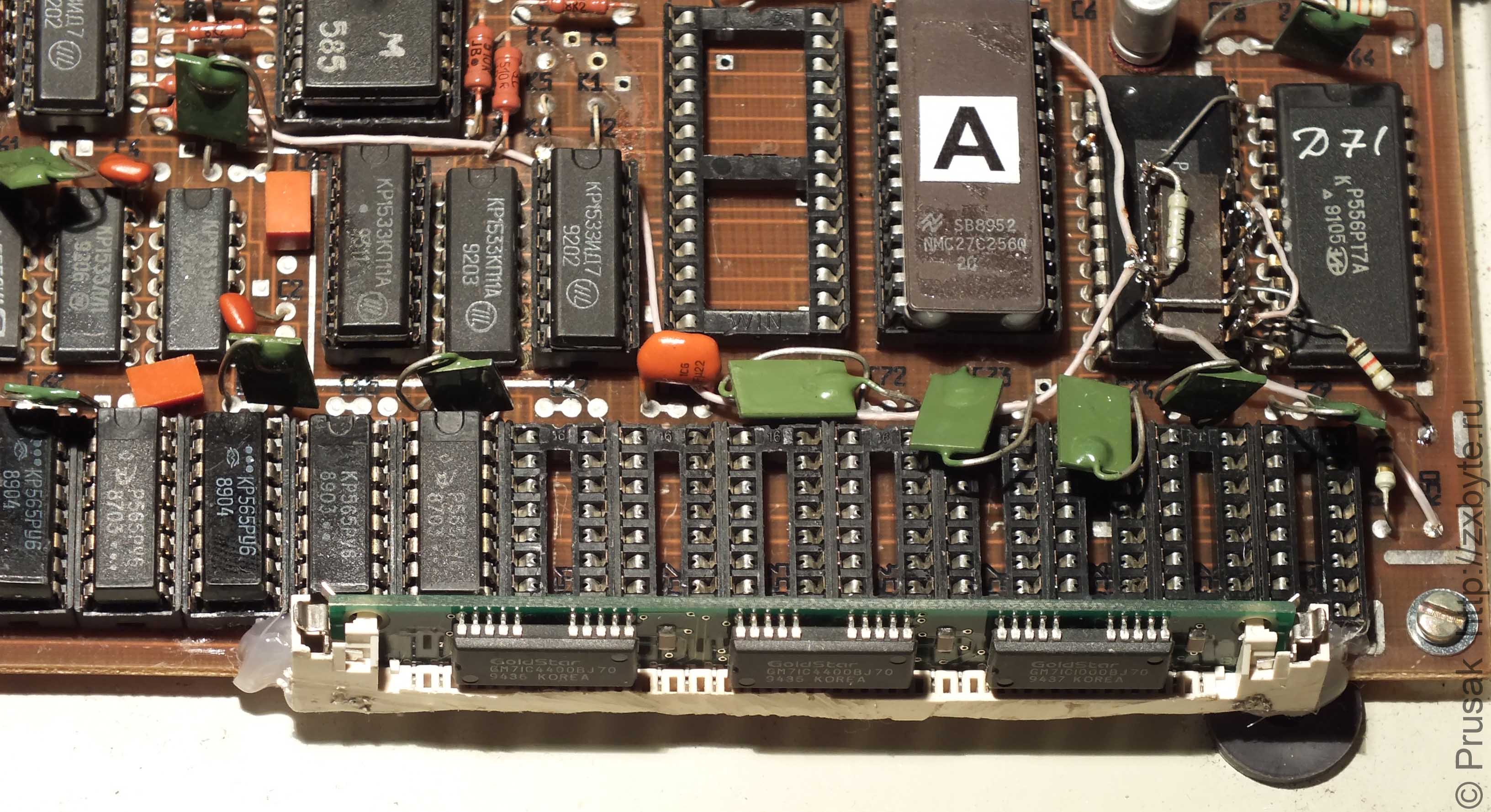

Установка SIMM-модуля в «Байт»

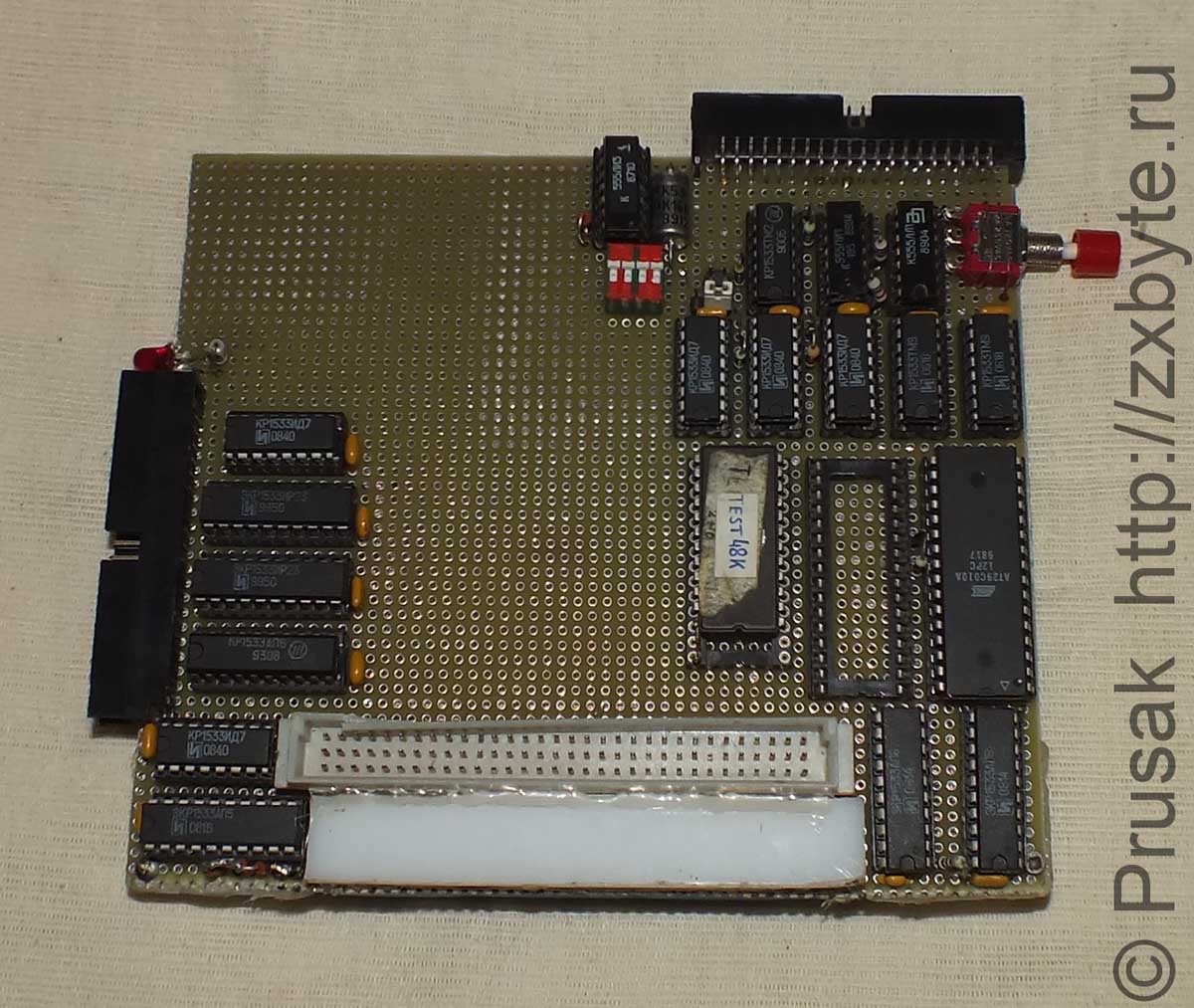

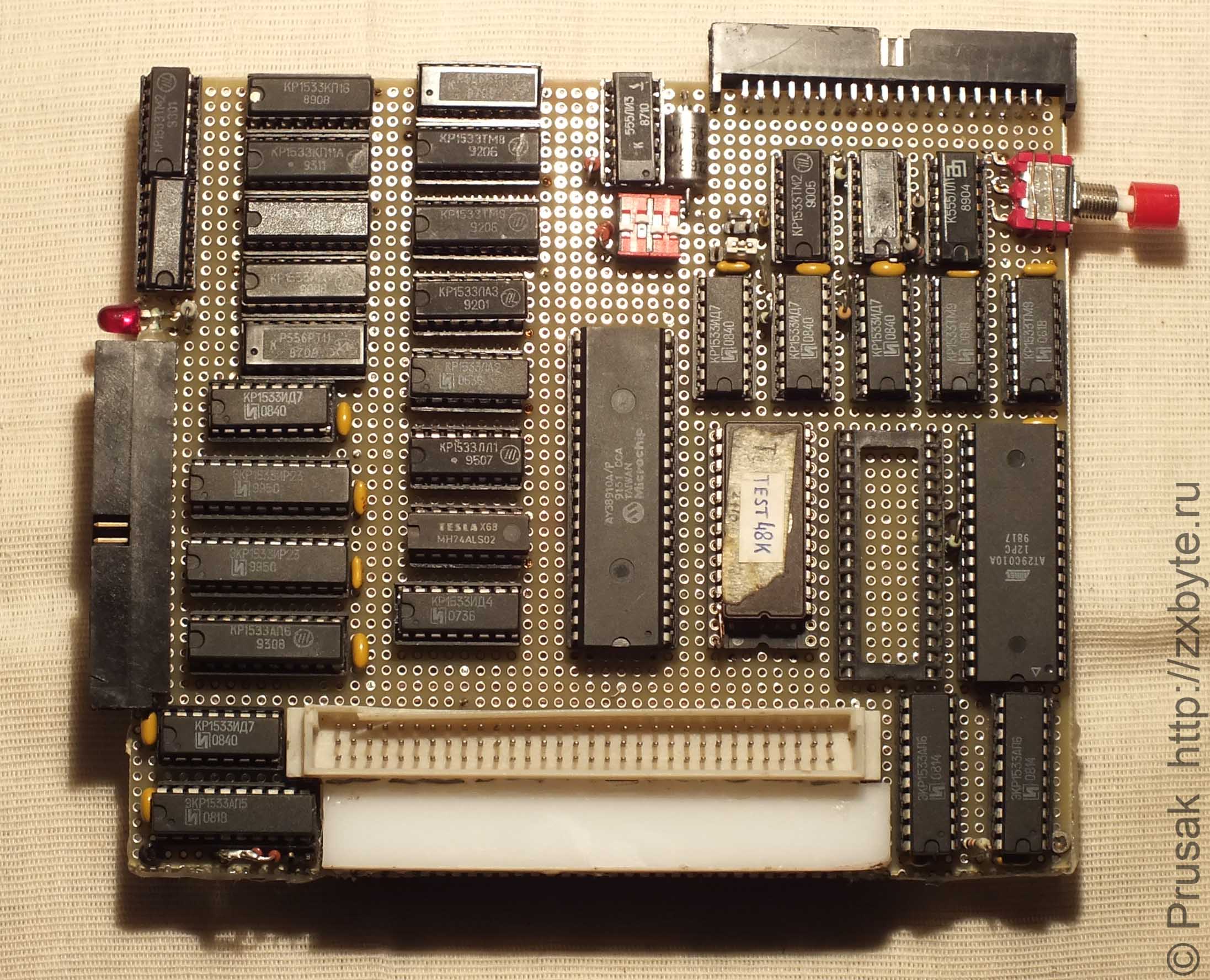

Для расширения памяти помимо SIMM-модуля требуется порядка 16 корпусов микросхем. Паять их прямо на плату компьютера «вторым» этажом мне не хотелось. Поэтому все доработки были размещены снаружи корпуса компьютера на плате, где я ранее собирал ROM-диск и контроллер винчестера. У меня эта самодельная плата идёт под названием «/var/www/bytem173/data/www/zxbyte.ru/mains/61.php on line 31
